Pinnacle Studio 11

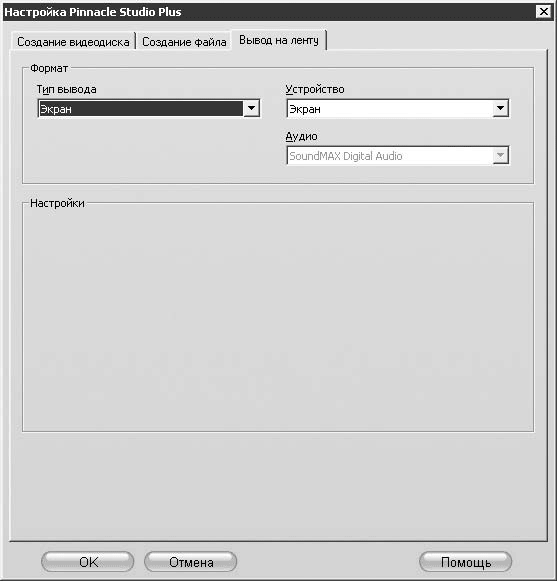

Рис. 12.11. Настройки вывода на внешнее устройство

В представленном на рис. 12.11 окне в области Формат кроме уже знакомых списков Тип вывода (в окне Просмотр вывода этот раскрывающийся список имеет название Место назначения) и Устройство присутствует раскрывающийся список Аудио, в котором можно выбрать одно из подключенных к компьютеру устройств, которое будет использоваться для вывода звука.

В зависимости от выбранного в списке Тип вывода варианта в области Настройки могут присутствовать следующие элементы.

• Для вывода на цифровое устройство:

– флажок Автоматический запуск и останов. записи, при установке которого Studio поручается управление лентопротяжным механизмом записывающего устройства (цифровой камеры);

– два текстовых поля для ввода значения задержки перед началом вывода видео (часто той же цифровой камере нужно некоторое время, чтобы подготовиться к приему видео).

• Для вывода на аналоговое устройство: в зависимости от наличия выходов на используемом для вывода устройстве может появиться группа переключателей, с помощью которых можно выбрать, на какой именно выход направить видео (композитный или S-Video).

Процесс вывода на внешнее устройство

Для вывода проекта на цифровое устройство (камеру) к компьютеру нужно подключить устройство, позволяющее направить видео с компьютера на порт 1394. К счастью, многие из продаваемых сейчас устройств захвата поддерживают еще и вывод видео одновременно в цифровом и аналоговом виде. Разъем DV-in/out (или DV-out) такого устройства подключается к разъему DV-in/out камеры или другого устройства.

Внимание!

Чтобы узнать, поддерживает ли цифровая камера прием видео в цифровом формате, следует убедиться, что DV-разъем помечен как in/out (то есть вход/выход), или изучить документацию камеры.

При выводе на аналоговое устройство, к примеру на видеомагнитофон, входы магнитофона подключают к выходам устройства вывода.

Если используется вывод аудио через звуковую плату (к примеру, когда на устройстве аналогового вывода отсутствуют выходы для звука), то следует позаботиться о правильном подключении звуковой платы к записывающему оборудованию. Так, при использовании тройного кабеля подключаемого к композитному разъему видеомагнитофона потребуется Y-образный переходник, показанный на рис. 2.17.

Не забудьте включить питание после присоединения устройств к компьютеру. Если вывод производится на записывающее устройство, то кассета в нем перематывается на то место, с которого должна начинаться запись видео.

Далее можете следовать приведенному ниже алгоритму (считается, что уже открыт предназначенный для вывода проект).

1. Переключите Studio в режим вывода.

2. Переключите окно Просмотр вывода в режим вывода на внешнее устройство (кнопка

).

3. Выберите тип вывода (цифровой, аналоговый, экран) и устройство, используемое для вывода. Если нужно произвести более детальные настройки, выполните их в окне параметров вывода (вкладка Вывод на ленту), открываемом нажатием кнопки Настройки в окне Просмотр вывода. Нажатие кнопки OK применяет выбранные в окне параметров вывода настройки к текущему выводу.

4. Нажмите кнопку Создать.

Запускается просчет проекта. Этот процесс отображается на индикаторе выполнения в Проигрывателе и в области подсказки окна Просмотр вывода.

По окончании просчета в области подсказки Studio предложит воспроизвести проект в Проигрывателе (кнопка

).

• Если вы выводите проект на экран (в том числе и внешний), достаточно просто запустить воспроизведение.

• При аналоговом выводе на записывающее устройство следует включить запись, после чего запустить воспроизведение в Проигрывателе.

• При цифровом выводе на записывающее устройство, если включена функция автоматического запуска/остановки записи, достаточно просто запустить воспроизведение в Проигрывателе.

• Если при цифровом выводе автоматический запуск/остановка записи отключен или не работает, придется самостоятельно включить запись и только после этого начать воспроизведение в Проигрывателе.

В процессе вывода не на экран о ходе вывода сообщает только изменение счетчика кадров Проигрывателя.

По завершении вывода окно программы примет вид, как и до запуска воспроизведения в Проигрывателе. Если запись на присоединенном магнитофоне или камере включалась вручную, то также вручную остановите запись.

Вывод завершен.

При выводе на цифровую камеру, возможно, придется поэкспериментировать со значениями задержки начала вывода. Это связано с тем, что различным устройствам требуется различное время на то, чтобы подготовиться к приему видео.

При аналоговом выводе на камеру видео можно просматривать на дисплее камеры. Кроме того, иногда имеется возможность подключить аналоговые выходы камеры или магнитофона к телевизору и таким образом обеспечить просмотр выводимого видео. Если такая схема подключения предусмотрена, то обычно она описывается в документации к камере или магнитофону.

Вывод в Сеть

В новой версии Pinnacle Studio появилась еще одна интересная возможность: автоматическая загрузка видеопроекта на веб-сервер Yahoo! Video. Чтобы воспользоваться этой возможностью, переключите окно Просмотр вывода в режим вывода в Сеть нажатием кнопки

После этого внешний вид окна Просмотр видео станет таким, как показано на рис. 12.12.

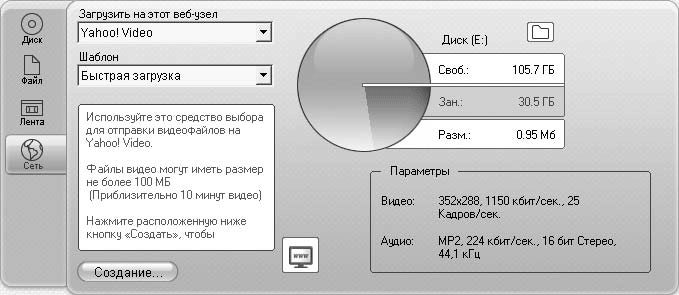

Рис. 12.12. Окно Просмотр вывода в режиме вывода в Сеть

При выводе в Интернет в окне Просмотр вывода доступны следующие настройки (раскрывающиеся списки в левой верхней части окна):

• Загрузить на этот веб-узел – позволяет выбрать веб-узел, на который будет загружено созданное видео. В настоящее время доступен только веб-узел Yahoo! Video.

• Шаблон – позволяет выбрать один из двух вариантов настроек качества создаваемого видео:

– Наилучш. кач-во – видео с разрешением 640 x 480, требующее скорости передачи данных 2400 Кбит/с;
