Соберите электрод-держатель и прикрепите его к передней стенке ванны. Этот электрод должен иметь поперечную подачу заготовки к диску, что обеспечивается вращением оси 19 держателя по часовой стрелке. Конец этой оси свободно вращается в зажимах рамки 17 и толкает рамку с зажимами вперед поступательно. К оси держателя плотно прижимается латунная щетка соединенная с зажимом 23 на изоляционной прокладке 21.

Вторая такая же щетка 24 прижимается к оси диска. Она соединена с зажимом, укрепленным на боковой стенке ванны. Защитный козырек 6 сделайте из топкой жести и прикрепите его к задней стенке при помощи пластинки шарнирно, чтобы козырек легко откидывался назад (рис. 75, д).

Сбоку возле ванны на деревянном основании укрепите конденсаторную батарею и реостат, соберите электрическую схему по рисунку 75, б. Наполните ванну рабочей жидкостью — и пила готова к работе.

Для нормального рабочего режима электроискровой пилы необходимо установить следующие величины: скорость вращения диска 15–20 метров в секунду, напряжение 20–28 вольт, емкость выбирается от 20 до 100 микрофарад.

Величина тока выбирается в зависимости от диаметра разрезаемой заготовки. При диаметре заготовки до 10 миллиметров величина тока должна быть от 5 до 15 ампер, а при диаметре 10–20 миллиметров — 20–40 ампер.

Следует учесть, что для электроискровой резки металлов требуются постоянные токи большой величины. Поэтому необходимо изготовить выпрямитель, обладающий большой мощностью, то есть выпрямитель должен отдавать в цепь ток до 50—100 ампер. Такой выпрямитель нужно собирать из селеновых шайб с большой рабочей площадью. Для включения постоянного тока в разрядный контур укрепите двухполюсный рубильник.

Электроискровая пила может работать и от переменного тока, но качество ее работы будет несколько хуже и быстрее изнашивается электрод-диск.

Вы можете сами придумать конструкцию и построить электроискровую пилу по своим чертежам. При этом следите за тем, чтобы диск был с ровной поверхностью и не имел бы изогнутых краев. Электрод-держатель надо тщательно изолировать от корпуса ванны, а диск не должен перемещаться в осевом направлении.

Самодельный сварочный трансформатор

При изготовлении большинства приборов и моделей их части или отдельные детали соединяются пайкой. Однако в некоторых случаях такое соединение деталей не обладает достаточной прочностью. Гораздо прочнее получается соединение частей с помощью сварки, которая значительно ускоряет процесс работы. Кроме того, сварка может успешно заменять резьбовые соединения, клепку и проч.

Юные пионеры-электротехники могут сами изготовить простейший сварочный трансформатор, при помощи которого можно быстро и очень прочно соединять небольшие металлические части.

Порядок изготовления сварочного трансформатора, его упрощенный расчет можно производить тем же методом, который был применен нами при изготовлении понижающего трансформатора. Поэтому мы рассмотрим здесь только конструктивную особенность сварочного трансформатора и способы намотки его обмоток.

< image l:href="#"/>

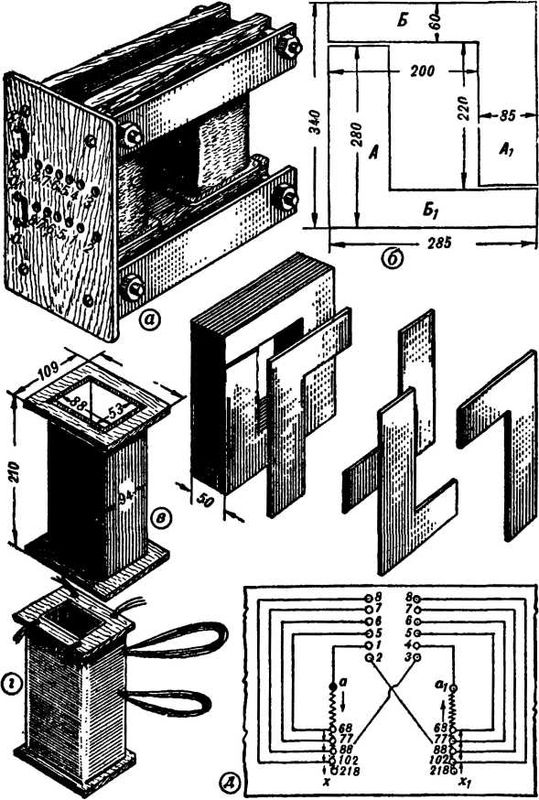

Рис. 76. Сварочный трансформатор и его детали.

Сварочный трансформатор отличается от понижающего главным образом мощностью и величиной напряжения, снимаемого со вторичной обмотки. Если понижающий трансформатор для питания приборов и моделей потребляет от сети электрическую мощность около 200 ватт, то сварочный трансформатор потребляет от сети напряжением 220 вольт мощность приблизительно 5 киловатт. А с обмотки низкого напряжения можно снимать от 100 до 25 вольт: ступенями через каждые 5 вольт — от 25 до 50 вольт и через каждые 10 вольт — от 50 до 100 вольт, то есть 100, 90, 80, 70, 60, 50, 45, 40, 35, 30 и 25 вольт.

Для сварочного трансформатора надо взять железо от старого дросселя. Трансформаторные пластинки имеют прямоугольную форму и собираются в пакет магнитопровода, как показано на рисунке 76, а. Те части сердечника, на которые надеваются катушки с обмоткой, называются кернами, части сердечника, замыкающие магнитопровод, называются ярмами. Наш магнитопровод содержит два керна А и А1 и два ярма Б и Б1 (рис. 76, б).

Мы рассмотрим изготовление сварочного трансформатора, магнитопровод которого показан на рисунке 76, а.

Предположим, что вы располагаете подобным магнитопроводом. Вам предстоит изготовить два одинаковых каркаса для катушки. Гильзы изготовьте из фанеры толщиной 3 миллиметра, а щечки — из фанеры толщиной 5 миллиметров по размерам, показанным на рисунке 76, в. Каркасы склейте столярным или казеиновым клеем, просушите их и приступайте к намотке катушек. Сначала определите, сколько витков надо намотать на первичную и вторичную обмотки.

Расчеты показывают, что один виток дает напряжение 1,01 вольта. Тогда на всю вторичную обмотку, рассчитанную на 50 вольт, надо уложить примерно 50 витков. А для первичной обмотки на 220 вольт надо намотать на каркас 218 витков.

При сварке необходимо регулировать ток и напряжение. Для этой цели в первичной обмотке надо предусмотреть отводы от соответствующих витков, чтобы получить во вторичной обмотке указанные выше значения напряжения.

Из расчета известно, что величина тока, проходящего по первичной обмотке, равна 7 амперам, а по вторичной обмотке при напряжении в 50 вольт — 30 амперам. Поэтому первичную обмотку надо наматывать обмоточным проводом, сечение которого равно 1,4 кв. миллиметра (этому сечению соответствует диаметр провода 1,35 миллиметра), а вторичную — 7,6 кв. миллиметра (этому сечению провода соответствует диаметр 3 миллиметра).

Если провода с таким сечением не окажется, можно взять обмоточный провод меньшего диаметра, сложить его вдвое или втрое и более, то есть сделать многожильным, и производить намотку как одножильным проводом.

Возьмем конкретный пример. Предположим, что мы имеем обмоточный провод марки ПЭЛ сечением 0,7 кв. миллиметра, что соответствует диаметру 0,98 миллиметра с изоляцией и 0,93 миллиметра без изоляции. Чтобы получить нужное сечение провода для вторичной обмотки, надо взять 7:0,7 = 10 проводов (жил).

У нас обмотка низкого напряжения расположена на двух катушках, соединенных параллельно. Поэтому на каждую катушку надо намотать по 50 витков обмоточного провода, состоящего из пяти проволок. На каждой катушке уложится два слоя. Сначала надо наматывать вторичную обмотку. На первой катушке укладывайте витки по часовой стрелке. Вывод от начала обмотки обозначьте через Н21 (что означает: Н — начало, 2 — вторичной обмотки, 1 — на первой катушке), а конец обмотки обозначьте через К21 (К — конец, 2 — вторичной обмотки, 1 — на первой катушке).
