Бывают и другие виды промышленных предохранителей — это плавкие вставки (рис. 10) и трубчатые предохранители (рис. 11).

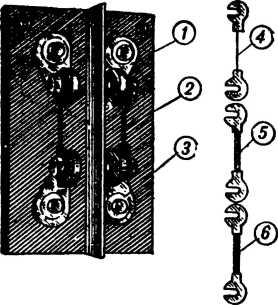

Рис. 10. Виды плавких предохранителей: 1, 3 — контактные зажимы; 2, 4, 5, 6 — плавкие вставки, рассчитанные на различную величину тока.

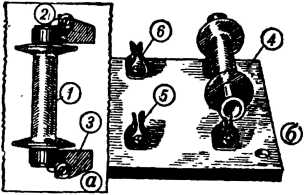

Рис 11. Трубчатый предохранитель (а): 1 — фарфоровый корпус; 2 — предохранительная проволока; 3 — ножевой контакт. Щиток (б) с трубчатыми предохранителями: 4 — основание щитка; 5, 6 — контакты.

В квартире электрические провода сначала подводятся к счетчику электроэнергии. Место для счетчика выбирают сухое, на капитальной стене, не подвергающейся сотрясениям. Устанавливают его на уровне среднего человеческого роста. Провода для защиты от повреждений укладывают обычно в латунные трубки. От счетчика провода поступают в групповой распределительный щиток, как показано на рисунке 12, б.

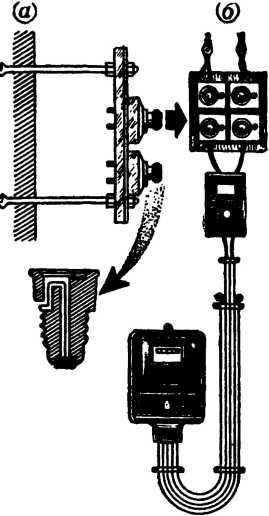

Рис. 12. Монтаж квартирного распределительного щитка: а — установка щитка; б — установка электросчетчика с электромагнитным ограничителем.

Перед групповым щитком включается ограничитель тока.

Основанием группового щитка служит доска из изолирующего материала, на который укреплены патроны для предохранительных пробок. На доске закреплены две шины. К шинам присоединены провода, по которым подводится ток к щитку. Шины соединяют с контактами, укрепленными на основании патронов. К патрону присоединяются провода, отводящие ток в квартиру. В фарфоровом корпусе патрона имеются отверстия, через которые пропускаются концы проводов, идущих в квартиру. В патроны ввинчиваются предохранительные пробки. Их схема показана на рисунке 13.

Рис. 13. Предохранительная пробка в разрезе: 1 — фарфоровый корпус; 2 — вывод осветительного шнура; 3 — выводной контакт; 4 — корпус плавкого предохранителя; 5 — ввод осветительного шнура; 6 — стеклянное окошко; 7 — нить плавкого предохранителя.

К каждой группе присоединяют не более 10–12 ламп. Групповой щиток помещают неподалеку от счетчика. От щитка прокладывают электрические линии осветительным шнуром.

Монтаж квартирной электропроводки можно свести к следующим основным операциям: разметка проводов, установка роликов, крепление проводки, установка патронов, выключателей и розеток.

Электрические провода прокладывают внутри помещения по стенам и потолку на роликах параллельно архитектурным и строительным линиям. При этом, если параллельно будет проходить несколько линий, необходимо, чтобы они шли на одинаковом расстоянии друг от друга (от 3 до 5 сантиметров). Ролики размещают симметрично друг к другу на всех линиях.

Чтобы не допустить неточности в прокладке линий, их сначала размечают с помощью бечевки и отвеса. Для этого натирают бечевку мелом, затем ее натягивают в намеченном направлении и отбивают черту будущей линии. На каждой отбитой черте размечают карандашом места установки роликов. Расстояние между роликами на стене должно быть 70–80 сантиметров, а на потолке— от 80 до 100 сантиметров. Разметку начинают от места ввода или от группового щитка. Углы поворота проводов размещают так, как показано на рисунке 14, а.

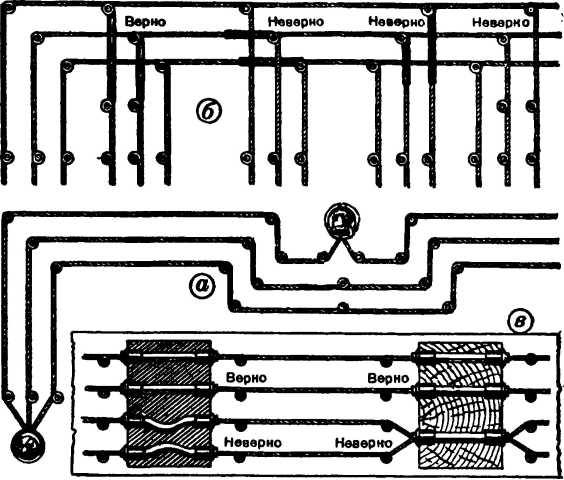

Рис. 14. Способы прокладки проводов на роликах: а — с угловыми поворотами; б — выполнение отводов от сети; в — прокладка проводов через стены.

В месте отводки один провод может перекрещиваться с другими. Провод, перекрещивающийся при отводе, защищается эбонитовой трубкой. Чтобы трубка не спадала, устанавливают дополнительный ролик, который не дает ей сдвинуться (рис. 14, б).

Крепление роликов производится различными способами, в зависимости от материала стен здания. На деревянной стене их крепят с помощью шурупов. Если же стена каменная, кирпичная или бетонная, то в ней сначала пробивают отверстие. Затем шуруп обвивают проволокой так, как показано на рисунке 15, а, и вмазывают густым гипсовым или алебастровым раствором.

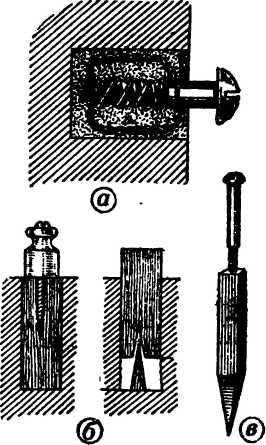

Рис. 15. Различные способы крепления роликов на кирпичной стене: а — при помощи проволочной спирали; б — при помощи деревянных пробок; в — при помощи дюбеля.

Можно укрепить ролик на кирпичной стене и другим способом. В пробитое отверстие плотно загоняют деревянную пробку из твердого просушенного куска дерева.

Чтобы пробка держалась в стене прочнее, один ее конец слегка пропиливают и в пропил вставляют небольшой клинышек, вместе с которым пробку загоняют в отверстие. В деревянную пробку ввинчивают шуруп с роликом (рис. 15, б).

Нередко при монтаже проводки приходится соединять концы одножильных и многожильных проводов.

Одножильные провода соединяют скручиванием.

Если это медные провода, то их в местах соединения пропаивают. Алюминиевые провода воздушных линий иногда соединяют с помощью специальных алюминиевых же трубок. Для этого сначала очищают концы проводов от изоляции, пропускают их через трубочку, затем скручивают ее.

Различные виды соединения и ответвления одножильных проводов показаны на рисунке 16.

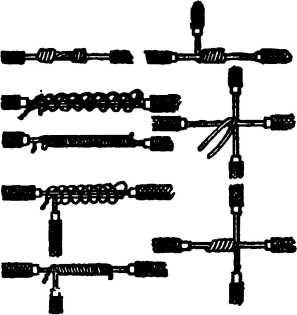

Рис. 16. Различные способы соединения и ответвления одножильных проводов.

Многожильные провода соединяют между собой следующим образом. Концы проводов очищают от изоляции на 20–30 миллиметров. Затем, отступив на 2/3 очищенного конца, делают временную перевязку тонкой проволочкой, после чего все жилы наружного слоя расплетают до перевязки, а середины вырезают. Тщательно очищенные концы присоединяют в стык. С помощью пассатижей отогнутые концы скручивают, причем направление скручивания концов должно совпадать с направлением заводской скрутки провода. После скрутки места соединения пропаивают и обматывают изоляционной лентой. В сырых помещениях места спайки проводов сначала покрывают слоем натуральной (сырой) резины, а затем обертывают изоляционной лентой.

При ответвлении многожильных проводов на месте отвода с провода счищают изоляцию. В обнаженном проводе жилы делят на две равные части и разводят их, образуя между ними щель. Конец ответвляемого провода зачищают, разводят вилкой и пропускают в щель первого провода. Выступающие из щели концы обвивают вокруг первого провода. Соединение пропаивают и покрывают изоляционной лентой (рис. 17).

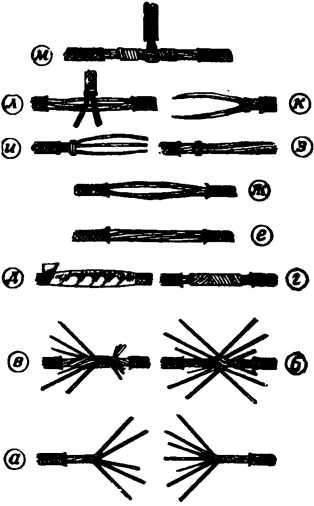

Рис. 17. Способы соединения и ответвления многожильных проводов: а — разделка соединяемых концов; б, в — способы скрутки; г — соединение провода; д — покрытие изоляционной лентой участка соединенных проводов; е, ж — подготовка провода для отвода; з, и, к — подготовка конца ответвленного провода; л — способ ответвления; м — выполнение ответвления.

Ответвления шнуров производится по обеим сторонам ролика.

При подвешивании шнур сначала укрепляют на крайних роликах, а потом на промежуточных. Необходимо, чтобы он был натянут по прямой линии. Шнур привязывают к роликам толстыми прочными нитками. Нельзя привязывать его проволокой, так как она может прорезать изоляцию.

Способ завивки крепежной нитки вокруг ролика показан на рисунке 18, а.

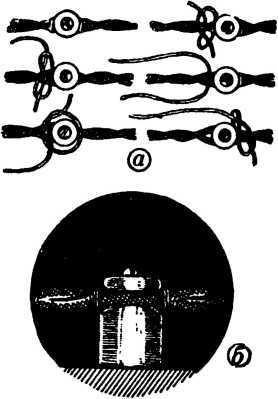

Рис. 18. Способ крепления шнура к ролику при помощи ниток (а); общий вид вязки шнура (б).
