Впечатления эксперта по стрельбе
Популярность пистолета на Западе и в США сильно преувеличена российскими публикациями. В США данный пистолет не пользуется популярностью, а в Европе пользовался спросом в основном в странах СНГ из-за его низкой цены, по сравнению с западными образцами аналогичного оружия. Удобство пистолета в основном из-за его малых габаритов.
Вполне возможно, что все недостатки пистолета связаны не с конструктивными особенностями, а качеством сборки. Если пистолет разобрать, аккуратно отшлифовать детали, сточить на определенную величину шептало и другие детали, то пистолет может улучшить свои показатели, такие как плавность спуска, отсутствие задиров и уменьшение количества отказов. Но это может привести и к самопроизвольному спуску при ударе, если пистолет уронить.
В остальном пистолет
В карьере одного из авторов была ситуация, когда из примерно 100 пистолетов, находившихся в арсенале, он выбрал два, доработал и эффективно поражал «с бедра» из двух пистолетов одновременно 5 «грудных» мишеней на расстоянии 15 метров без единого промаха, что для ближнего боя довольно хорошие показатели – но если есть возможность выбора.
В целом же пистолет дает неудовлетворительные показатели.
Пистолет Стечкина (АПС, 1951)
Пистолет АПС был разработан в конце 1940-х – начале 1950-х годов конструктором И. Я. Стечкиным и принят на вооружение Советской Армии в 1951 году, в результате того же конкурса, что и пистолет Макарова.
В новой системе стрелкового вооружения он занимал промежуточное положение между длинноствольным автоматическим оружием (автомат Калашникова и карабин Симонова) под новый промежуточный патрон 7.62х39 обр. 1943 г. и личным короткоствольным оружием (ПМ). То есть то место, которое в мировой классификации занимают легкие пистолеты-пулеметы (в послевоенные годы в СССР отказались от создания ПП и вернулись к ним лишь много лет спустя). Предполагалось, что новый пистолет станет оружием офицеров, принимающих непосредственное участие в боевых действиях, экипажей боевых машин, сержантов и солдат специальных подразделений.

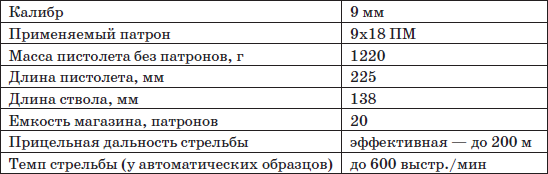

Основные тактико-технические характеристики:
Особенности кинематической схемы
Конструктивно АПС имеет много общих с пистолетом Макарова черт, что позволяет быстро освоить пистолет стрелку, знакомому с ПМ. Автоматика его, как и у ПМ, работает по принципу отдачи свободного затвора, в компоновке и порядке сборки-разборки они также имеют много общего. Применяемый патрон – тот же что и в ПМ, 9х18. Пистолет имеет магазин большой емкости с шахматным расположением патронов. Самовзводный ударно-спусковой механизм позволяет вести как одиночный, так и автоматический огонь. Имеется замедлитель темпа стрельбы. Предохранитель флажкового типа одновременно является переводчиком огня. Прицельные приспособления – регулируемые, регулирование осуществляется специальным установочным барабаном, имеющим четыре позиции: 25, 50, 100 и 200 м. Вероятно, АПС является самым большим в мире военным пистолетом со свободным затвором. На базе АПС в 1970-х годах для сил специального назначения Армии и МВД был разработан специальный вариант пистолета АПСБ, комплектовавшийся удлиненным стволом с резьбой в дульной части, позволявшей устанавливать прибор для бесшумной стрельбы (глушитель). Пистолеты АПСБ также комплектовались легким проволочным отъемным прикладом.

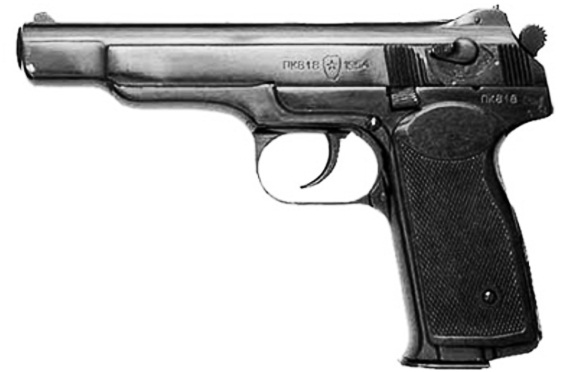

Рис. 51. Пистолет АПС
Пистолет переносится в деревянной или пластмассовой кобуре, которая может использоваться в качестве приставного приклада (аналогично Browning High Power). С применением кобуры-приклада эффективность стрельбы существенно повышается (особенно в режиме автоматического огня).
Автоматический пистолет Стечкина состоит из следующих основных деталей, узлов и механизмов: рамы со стволом и предохранительной скобой, затвора с выбрасывателем, ударником и прицельными приспособлениями, ударно-спускового механизма, возвратной пружины, замедлителя темпа стрельбы, предохранителя – переводчика стрельбы, затворной задержки – отражателя, магазина и щечек рукоятки.

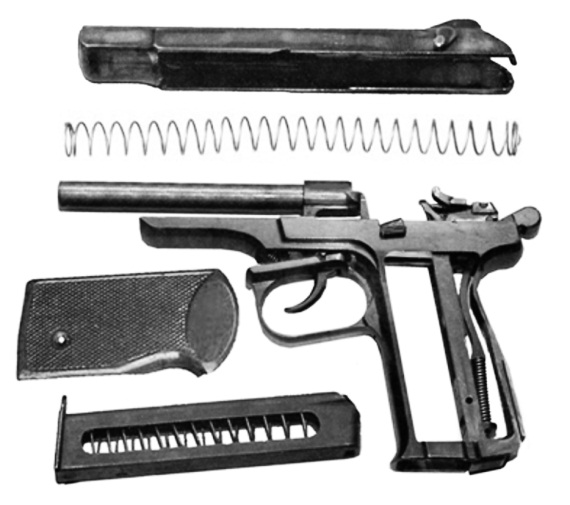

Рис. 52. Неполная разборка пистолета АПС
Ствол жестко запрессован в рамку пистолета, кроме того, дополнительно зафиксирован штифтом. На передний конец ствола надета возвратная пружина. Канал ствола включает в себя нарезную часть с четырьмя нарезами и цилиндрический патронник.
В средней части рамки имеются стойка с цилиндрическим отверстием – гнездом для посадки ствола, окно для спускового крючка и ограничителя хода затвора, являющегося частью предохранительной скобы. Щечки рукоятки крепятся винтом. В основании рукоятки имеются две полости: передняя – для размещения магазина, задняя – для толкателя курка и боевой пружины. В перемычке между полостями располагается замедлитель темпа стрельбы. Сзади на основании рукоятки находится паз для крепления кобуры-приклада.
Массивный затвор кожухом охватывает ствол, выступ в задней части затвора обеспечивает запирание канала ствола при выстреле. Здесь находится соосный со стволом канал, в котором помещается ударник. В передней части запирающего выступа имеется прилив, который выполняет функцию досылателя. Окно для удаления гильзы или патрона расположено на правой стороне затвора, а сразу за ним – паз с подпружиненным выбрасывателем. Слева находится окно для предохранителя флажкового типа. С левой стороны на кромке затвора выполнен вырез для затворной задержки. Так же на затворе расположены прицельные приспособления, а в задней части выполнена насечка для удобства отведения затвора назад.
Ударно-спусковой механизм состоит из подпружиненного спускового крючка, спусковой тяги, шептала, боевой пружины с толкателем, разобщителя, открытого курка и ударника.
Затворная задержка служит для удержания затвора в крайнем заднем положении по израсходовании патронов в магазине, что обеспечивается расположенным в ее передней части специальным уступом. Подъем затворной задержки происходит под действием подавателя опорожненного магазина, а ее опускание – вручную. Кроме того, выступ в верхней части является отражателем.
Разобщитель осуществляет расцепление тяги с курком при одиночном огне, шептала с боевым взводом курка при автоматическом огне, шептала со спусковой тягой после выстрела и предохраняет от выстрела при недоходе затвора в переднее положение.
Переводчик-предохранитель флажкового типа, в положении «предохранение» отжимает ударник и блокирует его перемещение, выводит шептало из-под боевого взвода курка (в этом положении шептало препятствует взведению курка) и сцепляет рамку с затвором.
Замедлитель темпа стрельбы служит для уменьшения темпа автоматической стрельбы за счет замедления отката затвора и задержки расцепления шептала и боевого взвода курка. Внутри него расположен цилиндрический канал для пружины с направляющим стержнем. Воздействие затвора на пружину замедлителя осуществляется посредством передаточного рычага.
Коробчатый магазин пистолета на двадцать патронов с шахматным их расположением состоит из корпуса, подающей пружины, подавателя и крышки и фиксируется защелкой, являющейся продолжением толкателя курка.
Для подготовки пистолета к стрельбе необходимо вставить снаряженный патронами магазин в рукоятку до его фиксации защелкой магазина; повернуть флажок переводчика-предохранителя в нужное положение (автоматического или одиночного огня), шептало становится напротив предохранительного взвода; затвор отпустить назад до отказа и отпустить; при этом курок поворачивается, опуская вниз толкатель и сжав боевую пружину. Отпущенный затвор под действием возвратной пружины устремляется вперед, возвращаясь в исходное положение. Патрон досылается в патронник, курок становится на боевой взвод, зафиксировавшись шепталом. В крайнем переднем положении зуб выбрасывателя заскакивает в проточку гильзы. Пистолет готов к стрельбе.
При нажатии на спусковой крючок спусковая тяга нажимает на хвост разобщителя, который поднимает шептало и расцепляет его с боевым взводом курка. Боевая пружина через толкатель воздействует на курок, который поворачивается и ударяет по ударнику, разбивающему капсюль патрона.
Происходит выстрел.
Пороховые газы, воздействуя на дно гильзы, вызывают движение затвора назад. Своим задним торцом затвор опускает толкатель, сжимая, таким образом, боевую пружину. Также сжимается возвратная пружина. Разобщитель опускается, выходит из зацепления с шепталом, и давит на задний конец спусковой тяги. Своей пружиной шептало прижато к боевому взводу курка. Удерживаемая выбрасывателем гильза ударяется фланцем об отражатель и удаляется через выводное окно. Затвор ударяется об ограничитель хода и под действием сжатой возвратной пружины двигается вперед.
