Подешевление чугунных и стальных плит в 70-х годах прошлого века сделало постройку комбинированных корпусов неэкономичной, и к концу столетия большая часть морского грузооборота уже приходилась на большие парусные суда почти стандартной конструкции со стальными корпусами, стальными палубами, стальными рангоутами, стальной оснасткой. Такие суда были полностью герметичными, их мог обслуживать небольшой экипаж. Несколько меньшая скорость из-за более грубого днища компенсировалась возможностью идти под парусами в плохую погоду. Столетиями моряки привыкали лелеять деревянные суда, беречь их, никогда не перегружая сверх меры. Капитаны же стальных парусников считали свои корабли неуязвимыми просто потому, что они были стальными. Немало стальных кораблей затонуло в результате таких настроений.

Пароходы не составляли большинства на флоте примерно до 1890 года. Во всяком случае, они, как правило, использовались на более коротких маршрутах. Конечно, было построено предостаточно и деревянных пароходов, но тенденция к переходу на сталь выявилась здесь раньше, чем в случае парусных судов. Так получилось отчасти потому, что стальной корпус лучше деревянного сопротивлялся вибрациям паровых машин того времени, а также потому, что при непрерывном движении и более коротких маршрутах обрастание днища было не столь сильным. Ведь наиболее интенсивно обрастает попавший в штиль парусник.

Классическая деревянная конструкция все еще используется и сегодня для рыболовных судов, минных тральщиков и яхт водоизмещением до 400-500 т. Обычно она обеспечивает минимум веса для гоночных яхт; кроме тоге, это самая простая и дешевая конструкция яхты.

В простейших своих формах такая конструкция и сейчас страдает все тем же старым недугом - недопустимые течи в плохую погоду. Этот недостаток усугубляется намного большим весом современной оснастки и, следовательно, большими нагрузками на корпус. Конечно, все это можно преодолеть мастерством и усложнением конструкции, но тогда стоимость деревянного корпуса будет больше, чем стального или сделанного из пластика.

(обратно) (обратно)

Глава 6

Клей и фанера, или слюда в планерах

И если все летит к чертям, вбивай громадный гвоздь.

Тот факт, что прочность конструкционных материалов составляет обычно 1-5% от прочности химических связей, до недавнего времени не имел особого практического значения: соединения деталей и элементов в конструкциях были настолько плохими, что даже такая прочность материалов едва ли использовалась полностью. Правильно сделанные узлы и сплетения канатов дают от 40 до 80% прочности исходного каната. Соединения древесины гвоздями, шурупами, штифтами, шипами еще менее эффективны. Более прочные соединения дают такие операции, как связывание ремнями, шитье, заклинивание; ими пользовались еще первобытные люди и - до недавних пор - моряки; еще и сейчас так делают сани. В 20-е годы корпуса гидросамолетов сшивали, используя в качестве нитки медную проволоку.

Шурупы, которые с удовольствием применяют плотники-любители, являются самым плохим способом соединения. Между первой и второй мировыми войнами в Германии предметом серьезных исследований был гвоздь; немцами были разработаны новые и очень разумные формы механических соединений. Результаты этих работ используются иногда и сегодня в строительстве деревянных домов, но в целом механические соединения древесины сейчас отодвинуты на задний план операцией склеивания. Современные клеи позволяют использовать древесину с большей эффективностью, но вместе с тем возникли, конечно, и новые трудности, и новые проблемы.

(обратно)

Клеи

Стараниями многих ученых мужей и научных комитетов на проблему склеивания наброшен полог таинственности. В действительности же элементарная теория склеивания достаточно проста, трудна практика клейки. Как мы видели в главе 2, любая поверхность обладает энергией - это следует из самого факта существования поверхности, твердой или жидкой. Если мы возьмем твердое тело и жидкость по отдельности - каждое вещество в контакте с воздухом, - то их поверхности будут иметь свои значения поверхностной энергии. Но если жидкость попадает на твердое тело и смачивает его, то энергия поверхности раздела между ним и жидкостью будет меньше суммы исходных энергий этих поверхностей в контакте c воздухом. Смачивание, таким образом, связано с понижением энергии и будет иметь место всегда при контакте жидкости с твердым телом[41].

Жидкость на поверхности твердого тела может тем или иным путем затвердеть, например она может замерзнуть. Энергия границы раздела при этом существенно не изменится. Следовательно, чтобы убрать затвердевшую жидкость с твердой поверхности механическим путем, придется воспользоваться энергией деформации, то есть приложить механическую силу. Таким образом, адгезия (приклеивание, прилипание) в принципе очень похожа на когезию (внутреннее сцепление). Принципиальной разницы между прочностью склейки и прочностью твердого тела нет. Обычно энергия поверхности раздела между клеем и твердым телом несколько меньше энергии свободной поверхности прочного тела, но эта разница не слишком велика. К тому же она и не имеет особого практического значения; реальная прочность все равно значительно меньше, чем, казалось бы, должна быть. Причины слабости адгезии сегодня мы понимаем, пожалуй, хуже, чем причины малой фактической прочности. Несомненно лишь одно - они имеют сходный характер.

Таким образом, любые два твердых тела можно приклеить одно к другому, если мы найдем жидкость, которая будет смачивать их обоих и затем затвердевать. Трудности здесь носят чисто практический характер. Дерево очень хорошо клеится замерзшей водой - такая склейка успешно пройдет большую часть обычных испытаний. Столярный, или мездровый, клей можно рассматривать как модификацию именно такого клея - лед, температура плавления которого поднята до более приемлемого уровня. Мездровый клей - то же самое, что и подаваемое к столу желе, лишь воды к желатину добавлено поменьше, а сам желатин может быть получен из костей, кожи, копыт, рыбы и т.д. Концентрированный раствор желатина размягчается при нагреве до 70-80°С. Намазанный на древесину, он прочно прихватывается к ней при охлаждении, и соединение вскоре готово. К сожалению, этот процесс легко обратим при нагревании или намокании. Кроме того, желатин - прекрасная пища для грибков и бактерий. Поэтому мездровый клей пригоден для использования только в закрытых помещениях. Несмотря на это, его применяли в первых самолетах. Места склейки покрывали защитным слоем лака, но это не всегда достигало цели. Тот же клей в спиннинговых удилищах защищается от воздействия внешней среды путем пропитки всего удилища в формалине. Такая обработка не могла применяться к самолетам только из-за размеров их конструкции. Как бы плохи ни были желатиновые клеи, их конкуренты - гуммиарабики и клейстеры, которые варились из некоторых сортов муки, - уступали им. Но как ни странно, намного лучший клей был известен давным-давно, веками оставаясь в тени. Еще древние египтяне использовали в качестве клея казеин, а средневековые художники применяли его как растворитель для красок. Затем с начала XIX века им начали клеить в Германии и Швейцарии. Не ясно, почему казеин раньше не использовался в технике. Но примерно с 1930 года он стал признанным клеем для самолетов и яхт, сделав реальностью деревянные самолеты и современную оснастку яхт.

Казеин - это содержащаяся в молоке сыворотка, и, следовательно, он подобен сыру. Сыворотка растворима в щелочной воде, но не растворима в кислотах. Поэтому она выделяется из молока любой слабой кислотой, для детского питания казеин получают с помощью сока ревеня, для технических нужд - воздействием слабой соляной кислоты. Выделенную сыворотку можно снова растворить в воде, содержащей немного каустической соды. Казеин медленно реагирует с известью, образуя нерастворимый казеинат кальция.

Казеиновый клей продается в виде сухого белого порошка, состоящего из высушенной сыворотки, каустической соды (или другой щелочи) и извести. Если этот порошок замесить на холодной воде, он прежде всего растворяется, образуя белую, похожую на сметану пасту а затем медленно затвердевает. Этот клей очень прост в применении; единственное, о чем следует помнить, - это о том что крышка банки с клеем при длительном хранении должна быть плотно закрыта, так как в противном случае в банку будет попадать влага и преждевременно пойдет реакция образования казеината кальция. Казеиновый клей схватывается за один-два дня, причем швы получаются более или менее влагостойкими. Однако, хотя казеинат кальция и не растворим в воде, при намокании он немного размягчается. Казеиновые клеи очень широко использовались в самолетостроении во время войны, и вот однажды кто-то обнаружил, что разрывная прочность образцов влажного казеина составляет всего лишь пятую часть прочности сухого казеина. Не без оснований появились опасения, что прочность мокрых самолетов с казеиновыми склейками может быть в пять раз меньше прочности сухих самолетов. В смятении мы набрали сотню примерно одинаковых деревянных стабилизаторов на казеиновом клее. Половину из них опустили на 6 недель на дно пруда, вторую половину держали сухой. Тем временем подготовили установку, которая нагружала стабилизаторы примерно такими же силами, какие действовали на них в полете; когда все было готово, мы испытали всю партию. К нашему удивлению, все стабилизаторы ломались примерно при одной и той же нагрузке под аккомпанемент многочисленных вздохов облегчения. Причина такого счастливого исхода поучительна. Дело в том, что распределение напряжений в склейке далеко не однородно. В типичном случае, показанном на рис. 41, практически вся нагрузка воспринимается концевыми участками склейки и очень небольшая ее часть передается через центральные области шва. Это один из вариантов уже знакомой нам концентрации напряжений, которая так много значит в технике и науке о материалах. Между прочим, в результате прочность клеевого соединения зависит главным образом от его ширины, а не от площади. Кстати сказать, то же самое справедливо и для механических соединений: основную нагрузку несут первый и последний болты (или заклепки). Это одно из обстоятельств, которые отравляют жизнь конструктора.

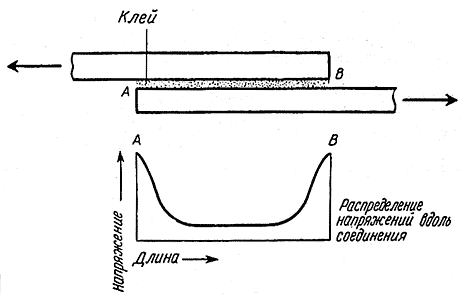

Рис 41. Клеевое соединение внахлестку; внизу показано распределение напряжений вдоль соединения. Максимальное напряжение - в точках А и B.

Итак, казеин в твердой хрупкой форме передает нагрузку в лучшем гуковском стиле. Когда напряжения на концах склейки достигают прочности сухого казеина, в соединении появляются трещины со своими собственными местными концентрациями напряжений, в конце концов трещина проскакивает через середину клеевого соединения примерно так, как это было бы в стекле.

Влажный казеин очень похож на мягкий сыр, и его поведение не имеет ничего общего с гуковским. В результате в местах концентрации напряжений, у концов склепки он интенсивно течет, передавая часть нагрузки на центральную часть клеевого шва. Поэтому подобные казеину клеи снимают некоторые проблемы, в частности прочность склейки в сухом и влажном состояниях почти одна и та же. Это, конечно, превосходная характеристика и одна из причин популярности казеина. Если бы мир был стерильным, казеин был бы практически идеальным клеем. К сожалению, казеин представляет собой, как мы уже говорили, смесь сыра и извести и c течением времени портится так же, как и сыр. Его последние часы напоминают заключительный этап жизни камамбера: казеин превращается в жидкость с дурным запахом и выползает из соединений, оставляя после себя лишь грязные пятна. Интересно, что добавка фунгицидов в клей не улучшает его.
