В его паропроизводящей установке изначально планировали использовать реактор на быстрых нейтронах с гелиевым охлаждением, но работы над ним затянулись, что заставило модернизировать S-2W в реактор S-3W с компактными и более надежными системами, а также оборудованием обоих контуров. Помимо прочих достоинств, эта установка, в отличие от прототипа, издавала меньший шум. Это же достоинство отличало паротурбинную установку. Правда, ради этого пришлось пожертвовать ее мощностью, хотя диаметр прочного корпуса позволял разместить на Skate такие же турбозубчатые агрегаты, что и на Nautilus. В итоге корабль мог развивать в подводном положении ход не более 18 уз, имея на валах мощность 6800 л.с. Для сравнения, мощность турбозубчатых агрегатов Nautilus составляла 16 000 л.с, что обеспечило ему во время испытаний ход 23,3 уз.

По мнению специалистов Главного управления кораблестроения (Bureau of Ships или BuShips), потеря в скорости хода вполне компенсировалась улучшением условий работы для шумопеленгаторной станции. Благодаря снижению уровня собственных шумов удалось увеличить, примерно на 30%, дальность обнаружения ею такой цели, как идущая под водой ДЭПЛ средних размеров. По большому счету, корабли типа Skate являлись компромиссом. Решение об их постройке было, прежде всего, продиктовано стремлением в сжатые сроки получить как можно больше новейших подводных лодок, способных длительное время скрытно патрулировать на выходах из военно-морских баз вероятного противника, а уж во вторую очередь – желанием отработать концепцию лодки атаки с атомной энергетической установкой. Тем не менее, Skate был признан удачным кораблем, что привело к своеобразным результатам.

Практически одновременно (в конце мая 1956 г.) с началом постройки кораблей этого типа, в США заложили Skipjack – первый подводный корабль с атомной энергетической установкой новой серии из шести единиц, также классифицировавшийся как лодка атаки. В отличие от Skate он имел корпус в виде хорошо обтекаемого тела вращения, обводы которого были отработаны на Albacore. Стремясь вписать в его носовую оконечность антенны гидроакустических станций и шесть 533-мм торпедных аппаратов, последние расположили по три в двух горизонтальных рядах. Такое решение больше в американском флоте не повторялось. Корабль имел еще ряд нововведений, среди которых можно выделить лишь одну линию вала, устройство быстрого заряжания (УБЗ) торпедных аппаратов и автоматизированную систему подачи к нему боезапаса. Как казалось, в дальнейшем американские лодки будут развиваться по пути увеличения размеров с сохранением такой же архитектуры, и что на них лишь будут совершенствоваться оборудование, технические средства, а также вооружение.

Однако стремление создать на атомной лодке наиболее благоприятные условия для работы гидроакустических средств получило свое развитие и привело к созданию в конце 60-х годов лодки противолодочной войны или лодки-убийцы (Hunter-Killer Submarine) Tullibee. Она также имела обтекаемые обводы корпуса и одну линию вала. Особенностью корабля являлись гидроакустический комплекс AN/BQQ-2 и шу- мопеленгаторная станция управления огнем BQG-1. Сферическая антенна первого была установлена в носовой оконечности корабля под титановым обтекателем. Для этого, а также для того чтобы не создавать ей помехи во время работы систем стрельбы, торпедные аппараты перенесли во второй отсек и расположили побортно под углом 10° к диаметральной плоскости (на расстоянии 9 м от носовой прочной переборки). В носовом отсеке сосредоточили мало- шумящие механизмы и посты акустиков.

Благодаря таким техническим решениям ГАК AN/BQQ-2 получил возможность обнаруживать подводные цели в режиме эхопеленгования на дистанциях до 65 000 м, а в режиме шумопеленгования – до 75 000 м. Для своего времени это были выдающиеся показатели. Они, а также атомная энергетическая установка и мощное торпедное вооружение делали Tullibee воистину универсальным кораблем, способным решать широкий круг задач: вести борьбу с торговым судоходством, надводными кораблями и подводными лодками противника, а также участвовать в блокаде его портов и баз. Хотя дальнейшего развития концепция лодки-убийцы не получила, использованная на Tullibee компоновка гидроакустических средств и вооружения так или иначе была повторена на всех последующих американских АПЛ, которые благодаря своим боевым возможностям уже классифицировались как многоцелевые корабли.

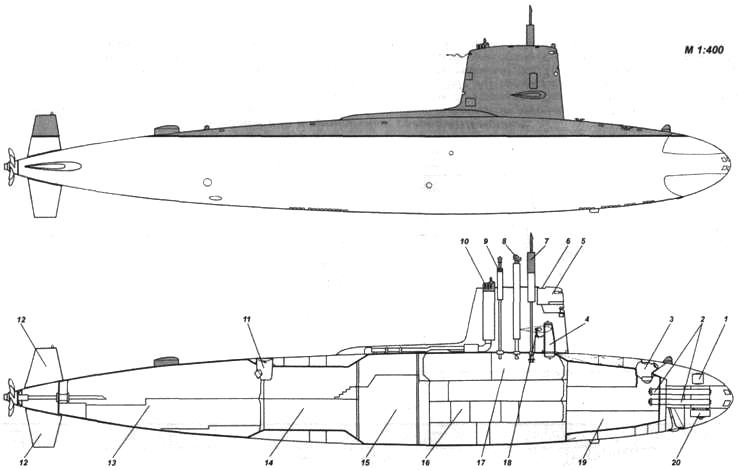

Внешний вид и продольный разрез АПЛ Skate:

1 – антенна ГAC BQR-2; 2 – носовые 533-мм ТА; 3 – носовой входной и торпедопогрузочный люк; 4 – прочная рубка; 5 – ходовой мостик; 6 – перископы; 7 – ПМУ АП станций РЭБ и РТР; 8 – ПМУ АП РЛС BPS-4; 9 – ПМУ АП систем связи; 10 – антенна станции РЭП; 11 – газовыхлопная шахта устройства «шнорхель»; 12 – спасательный люк; 13 – кормовой входной и торпедопогрузочный люк; 14- вертикальные стабилизаторы с рулями; 15 – кормовой 533-мм ТА; 16- пятый (кормовой торпедный) отсек; 17- четвертый (турбинный) отсек; 18 – третий (реакторный) отсек; 19 – оперативная рубка (центральный пост); 20 – второй (оперативной рубки) отсек; 21 – жилые помещения; 22 – первый (носовой торпедный) отсек; 23 – антенна ГAC SQS-4.

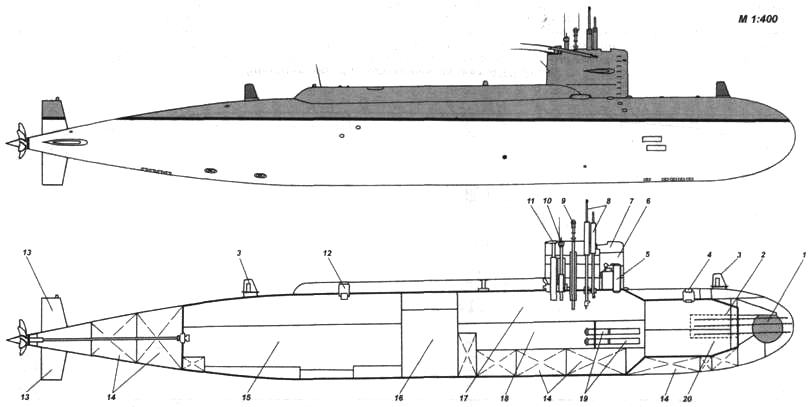

Внешний вид и продольный разрез АПЛ Tullibee:

1 – основная (сферическая) антенна ГАК BQQ-2; 2 – камфорная антенна ГАК BQQ-2; 3 – антенны ГАС BQR-7; 4 – носовой входной люк; 5 – прочная рубка; 6 – ходовая рубка; 7 – ходовой мостик; 8 – перископы; 9 – ПМУ АП станций РЭБ и РТР; 10 – антенна станции РЭП; 11 – ПМУ устройства «шнорхель»; 12 – кормовой входной люк; 13 – вертикальные рули; 14 – ЦГБ; 15 – четвертый (турбинный) отсек; 16 – третий (реакторный) отсек; 17 – оперативная рубка (центральный пост); 18 – выгородка ТА; 19 – 533-мм ТА; 20 – первый (акустический) отсек.

Из всех АПЛ ВМС США, построенных во второй половине 50-х – начале 60-х годов, первой в марте 1980 г. вывели из боевого состава ВМС Nautilus, а последней, в августе 1990 г. – Sculpin (типа Skipjack). Надо признать, что несмотря на несовершенство гидроакустики и средств обработки информации, эти корабли эксплуатировались довольно долго. Это объясняется, стремлением командования ВМС США нарастить в середине 80-х годов мощь подводных сил за счет простого увеличения количества кораблей. В конце концов, физический износ и нежелание выделять сред – ства (ввиду отсутствия военной целесообразности) для восстановительного ремонта, привели к массовому исключению этих кораблей из списков ВМС. С другой стороны, к концу 80-х годов стало очевидным, что они не способны бороться с советскими АПЛ третьего поколения (откуда, собственно, и отсутствие военной целесообразности в восстановительном ремонте).

Tullibee можно назвать последним американским аналогом отечественных торпедных АПЛ первого поколения. Что же касается носителей БР, то считать корабли типа George Washington, введенные в строй одновременно с АПЛ пр. 658 (в 1959-1961 гг.) их аналогами не совсем корректно из-за разительного несоответствия боевых возможностей. Доказательством этому служит то, что только корабли пр. 667А имели сходные с George Washington ТТД, а как известно они являлись АПЛ второго поколения. Таким образом, аналогами отечественных АПЛ первого поколения являлись только те лодки, которые были вооружены торпедами и стратегическими крылатыми ракетами.

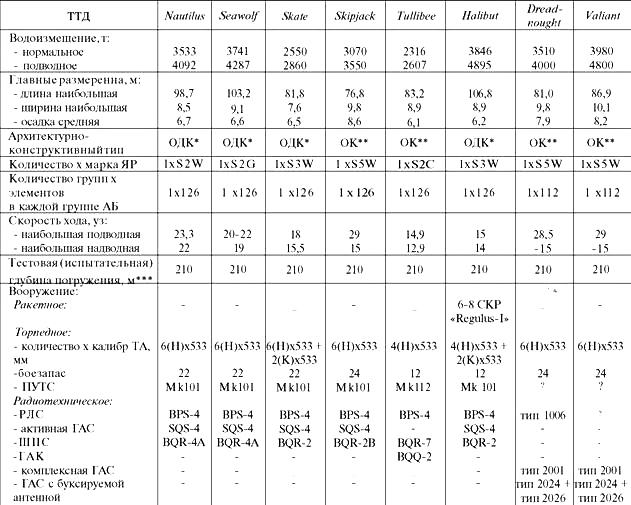

Тактико-технические данные зарубежных кораблей, являвшихся аналогами отечественных АПЛ первого поколения

* ОДК – одно-двухкорпусная.

** ОК – однокорпусная.

*** В ВМС США и Великобритании используются понятия оперативная и тестовая (испытательная) глубины погружения. Первая соответствует рабочей, а вторая – предельной глубинам погружения, принятым в советском (а затем и российском) ВМФ.

Кроме США в конце 50-х годов к работам над торпедными АПЛ одновременно приступили Великобритания, Италия, Нидерланды и Франция. Однако аналоги отечественным кораблям, кроме США, имела лишь одна Великобритания. Первая ее торпедная лодка называлась Dreadnought. Первоначально предполагалось, что она будет построена без иностранной помощи, но этим планам не суждено было осуществиться. Проблемы, возникшие в процессе разработки атомной энергетической установки, заставили в июле 1958 г. заключить с правительством США договор о продаже реактора S-5W. Одновременно были приобретены навигационное оборудование и системы автоматического управления.
