Полуброненосный фрегат “Память Азова” (1885-1925)

Со времени восстания на “Памяти Азова” прошло 42 года до написания этой статьи. Я пишу все по памяти, без каких-либо записей, а потому не могу претендовать на полноту изложения и уверен, что в описании есть неверности. В эмиграции есть еще много бывших морских офицеров Императорского флота, которые помнят 1906 год и происходящие в нем события. Будет справедливым почтить добрым словом имена рядовых офицеров, исполнявших свой долг в тяжелой и безотрадной обстановке ненормальных взаимоотношений того периода между офицером и матросом. Убитые офицеры крейсера “Память Азова” отдали свою жизнь Родине, пытаясь восстановить порядок на корабле. Имена их не должны быть преданы забвению в анналах морской истории.

Приложение № 3 КАК БЫЛ УСТРОЕН ПОЛУБРОНЕНОСНЫЙ ФРЕГАТ “ПАМЯТЬ АЗОВА” {26}

Корпус

Двухвинтовый полуброненосный фрегат построен вместе с механизмом на Балтийском судостроительном заводе в С.-Петербурге из русских материалов под наблюдением старшего судостроителя П.Е. Андрущенко. Инженер от завода младший судостроитель Н.Е. Титов.

Главные размерения:

Длина по грузовой ватерлинии — 377 фт 9 дм; длина наибольшая с тараном — 385 фт; ширина с деревянной обшивкой сверх брони — 51 фт; углубление форштевнем — 21 фт; углубление ахтерштевнем — 25 фт; водоизмещение — 6060 т; площадь миделя — 893 кв. фт; площадь ватерлинии — 14 161 кв. фт; перемена нагрузки на 1 дм углубления — 33,73 т; момент для изменения дифферента на 1 дм — 702 т/фт.

Остойчивость:

Центр величины от мидедя — 2,47 фт; центр величины под GWL — 8,80 фт; поперечный метацентр над центром высоты — 10,57 фт; поперечный метацентр над GWL — 1,77 фт; центр тяжести ниже GWL — 1,03 фт; метацентрическая высота — 3 фт; максимум остойчивости при 47°. Определение положения центра тяжести сделано в Кронштадте 19 июля 1890 г., и результаты вычислений свидетельствуют о хорошем обеспечении этого качества.

Сведения из спецификации корпуса: киль вертикальный из листов 3 фт 3 дм шириной и толщиной 9/, 6дм (вес 1 кв. фт = 25 фунтов), отделан угловой сталью ЗхЗх7,8 фт и 3,5x3,5x12 фт, фор и ахтерштевни отлиты из бронзы так же, как и рама руля.

Боковые стрингеры числом по три на каждой стороне днища от 32 до 20 дм высотой, из них третий водонепроницаемый. Шельф под броней из 5-дм листов, нарезанных на шпангоуты.

Между шельфом и третьим стрингером имеется на протяжении брони промежуточный стрингер, четвертый. Шпангоуты и флоры в пределах двойного дна расположены через четыре фута и составлены по бракетной системе, через каждые 20 или 16 фт имеются сплошные флоры без вырезов. Выше третьего стрингера угловая сталь идет непрерывно, а за бронею вставлены шпангоуты еще через два фута из Z-образной стали 6x3x3 дм и пропущены вниз до четвертого стрингера. Верхние концы шпангоутов скреплены с бимсами и настилкой жилой палубы. Шпангоуты впереди двойного дна расположены через 3,5 фт. Вообще все шпангоуты выше жилой палубы составлены из Z-образной стали 6x3x3 дм.

Бимсы сделаны различных профилей. Наружная обшивка сделана внакрой, причем килевой пояс двойной. За броней листы положены в два слоя. Обшивка впереди и позади броневого пояса утоньшается до 19 и 22 фт, а пояс, прорезанный портами, до 16,5 фт. Шерстрек 25 фт и стальной фальшборт 11 фт. Вся обшивка склепана в два ряда заклепок в цепном порядке. Внутреннее дно сделано также внакрой из листов 19 и 20 фунтов весом на кв. фт, причем склепаны на два ряда заклепок по стыковым планкам и на один ряд по пазам.

Наружная деревянная обшивка состоит из двух рядов: внутренней — из сплошных чаков, набранных между Z-образной сталью, укрепленной к наружной обшивке, пазы проконопачены и промазаны суриковой замазкой; наружный ряд из лиственничных досок 2 1/2 дм толщиной, расположенных в продольном направлении. Доски с чаками скреплены винтами 5/ 8дм из мунцметалла и нагелями из американской акации. Пазы и стыки прокопчены и залиты смолой. Медная обшивка положена сверх деревянной с прокладкой просмоленной бумаги в два листа. Толщина листов обшивки 8 и 11 фт. Деревянная и медная обшивки укреплены сверх брони, на которую положены Z-образные полосы для укрепления первого слоя. Наружный деревянный киль, тиковый 20 дм ширины, 13 дм высоты укреплен с помощью одной тавровой стали 6x9 дм. Фальшкиль из дуба шириной 20 дм, высотой 5 дм обшит медью.

Продольные переборки идут непрерывно по длине внутреннего дна и состоят из листов 16 дм на кв. фт, скрепленных по стыкам планками вперевязку, а по пазам тавровой сталью со стороны отделений. Вертикальные стойки поставлены через 4 фт из угловой стали 5 дм х 3 дм х 10,4 фт, изнутри угольных ям. Переборки поперечные в пределах броневого пояса составлены из вертикальных листов 2 1/2 фт ширины и 16 фунтов весом на кв. фт, по пазам скреплены тавровой сталью. Горизонтальная связь положена на высоте одной трети. Водонепроницаемых переборок 11, из них 7 доходят до батарейной палубы. В оконечностях листы переборок утоньшаются до 14,1 фунтов на кв. фт.

Водонепроницаемые платформы в носу и корме имеют настилку из стальных листов, скрепленных планками на один ряд заклепок. Настилка жилой палубы и позади броневого пояса из листов 10 фунтов на кв. фт, а стрингера этой палубы 3 1/2 ф тширины. Жилая палуба покрыта цементной обмазкой, а в кают- компании кафелем.

Стрингер батарейной палубы 3 1/ 2 ф т и толщиной 19 фунтов на кв. фт. Стрингер верхней палубы из листов 4 1/ 2 фт шириной и 22 фунта весом на кв. фт, причем под 8-дм орудием положена настилка 19 фунтов на кв. фт толщиною. Настилка верхней палубы сосновая 3 дм толщины, на полубаке 2 1/ 2, батарейная палуба 4 дм толщиной. У мачт, кнехтов и битенгов со сна заменена дубом. Палубная броня по жилой палубе над машиной и котлами составлена из двух слоев: нижнего и верхнего, всего толщиной до 2 1 / 4 д м — Броня нижней палубы в носовой части толщиной 1 1 / 2 дм, и в кормовой 2 1 / 2 дм, над крюйт-камерами толщиной V/ 2, а впереди и позади траверзов из листов 10 фунтов на кв. фт. Оба скреплены заклепками.

Бортовая броня идет поясом от 25 до 169 шпангоута выше WL 1 фт и ниже оной 5 фт. Вся длина пояса 290 фт. Система брони сталежелезная, наибольшая толщина 6 дм, причем слой стали 2 дм. Броня утоньшается в нос и корму до 5 дм. Под броней положена деревянная подкладка из лиственницы толщиной 10–11 дм.

Лейтенант Беклемишев

Табл.1.

Калибр	Длина	Вес	Время изготов.	Место изготов.	Затвор	Вес затвора	Число нарезов	Длина канала	Начальная скорость	Живая сила	Прицелы
8 дм	35 кп.	837 пуд.	1989 г.	Обуховский завод	Клиновой	25,5 пуд.	48	256 фт.	1925*)	т.-ф. 7279	стальн. раздел, на линии градус и кабел.
6 дм	35 кл.	390 пуд.			Поршн.	6,7 пуд.	24	198,6 дм	1945**)	т.-ф. 3703
47 м	102 дм	19 пуд.			Готчкиса		12	80 дм	2034***)
37 м	46,5 дм	12.2 пуд.		Тульский	—		12	29.1 дм	1332
2 1/2 дм	41	6,5 пуд.		Обухов.	Поршн.		20	42,1 дм	1220

*) При заряде 98 фунтов черного пороха и снаряде 214 фунтов закаленного чугуна.

**) При заряде 48 фунтов черного пороха и снаряде 101 стальном.

***) При заряде 1 фунт 80 з. французского пороха и снаряде 3 фунта 10 з. стального.

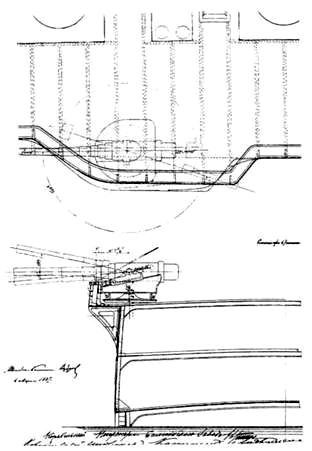

Артиллерия

1) Вооружение фрегата состоит из: 2 орудий 8- дм калибра, 13 орудий 6-дм калибра, 7 47-мм одноствольных пушек Готчкисса, 8 37-мм пятиствольных пушек Готчкисса, 2 2,5-дм пушек Барановского, 190 винтовок Бердана драгунского образца, 190 револьверов Смита и Вессона и 190 палашей.
