Ответ. Как правило, подключаются непосредственно к шинам ПС, свыше 110 кВ – к обмоткам низшего напряжения трансформаторов (автотрансформаторов) (5.6.89).

Вопрос. Какие выключатели следует применять для коммутации ФКУ и конденсаторных установок СТК на шины напряжением 35 кВ и выше?

Ответ. Как правило, следует применять элегазовые выключатели (5.6.91).

Защита, автоматика и измерения

Вопрос. Какие устройства РЗ должны быть предусмотрены для реакторных групп, коммутируемых выключателями?

Ответ. Должны быть предусмотрены устройства РЗ от следующих видов повреждений и ненормальных режимов работы:

многофазных замыканий на выводах реакторов;

однофазных замыканий на землю;

витковых замыканий в обмотках реакторов;

токов в обмотках реакторов, обусловленных перегрузкой;

понижения уровня масла и выделения газов в реакторах с масляной системой охлаждения (5.6.96).

Вопрос. Какие устройства РЗ должны быть предусмотрены для ТРГ?

Ответ. Должны быть предусмотрены устройства РЗ от следующих видов повреждений и ненормальных режимов работы:

многофазных замыканий на выводах компенсирующих реакторов;

однофазных замыканий на землю;

витковых замыканий в обмотках реакторов;

токов ветви ТРГ, обусловленных перегрузкой;

понижения уровня масла и выделения газов в компенсирующих реакторах с масляной системой охлаждения;

понижения напряжения СН питания шкафов управления тиристорных вентилей и системы автоматического управления (5.6.97).

Вопрос. На каких реакторах должна устанавливаться газовая защита от повреждений внутри бака и от понижения уровня масла?

Ответ. Должна устанавливаться на реакторах с масляной системой охлаждения мощностью 6,3 МВ·А и более (5.6.98).

Вопрос. Какие защиты должны иметь конденсаторные установки?

Ответ. Должны иметь защиту от токов КЗ, действующую на отключение без выдержки времени. Защита должна быть отстроена от токов включения установки и импульсов тока при перенапряжениях (5.6.99).

Конденсаторная установка, как правило, должна иметь защиту от повышения напряжения, отключающую ее при повышении действующего значения напряжения сверх допустимого с выдержкой времени. Повторное включение конденсаторной установки допускается при условии, что остаточное напряжение на ней не превышает 10 % номинального значения (5.6.100).

В случаях, когда возможна перегрузка конденсаторов токами высших гармоник, должна быть предусмотрена защита, отключающая конденсаторную установку с выдержкой времени при действующем значении тока единичных конденсаторов, превышающем 130 % номинального значения (5.6.101).

Для конденсаторной установки, имеющей две или более параллельные ветви, рекомендуется применять защиту, срабатывающую при нарушении равенства токов ветвей (5.6.102).

Вопрос. Какие защиты должны иметь ФКУ?

Ответ. Должны иметь устройства РЗ от следующих видов повреждений и ненормальных режимов работы:

многофазных замыканий на выводах реакторов и конденсаторных батарей;

однофазных замыканий на землю;

витковых замыканий в обмотках реакторов;

токов, обусловленных перегрузкой;

выхода конденсаторов из строя;

понижения уровня масла и выделения газов в фильтровых реакторах с масляной системой охлаждения (5.6.104).

Вопрос. Как должна действовать защита ФКУ от перегрузки?

Ответ. Должна действовать на отключение при действующем значении тока с учетом высших гармоник, равном 130 % номинального значения (5.6.105).

Вопрос. Что должна обеспечивать автоматика СТК?

Ответ. Должна обеспечивать поочередное подключение ФКУ к шинам ПС, начиная с фильтра низшей гармоники, а отключение – в обратном порядке (5.6.108).

Вопрос. Как выполняются измерения токов и напряжений в цепях статических компенсирующих устройств?

Ответ. Должны выполняться в соответствии с требованиями гл. 1.6 настоящих Правил (5.6.109).

Вопрос. Как учитывается реактивная мощность статического компенсирующего устройства?

Ответ. Должна учитываться в соответствии с требованиями гл. 1.5 настоящих Правил (5.6.110).

Раздел 6. ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ

Глава 6.1. ОБЩАЯ ЧАСТЬ

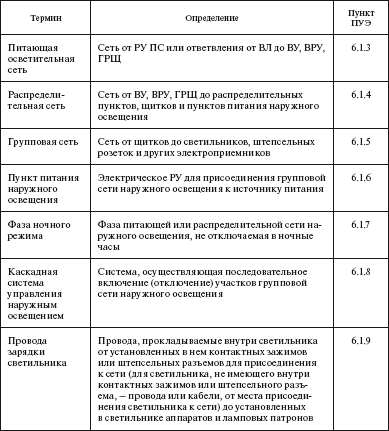

Термины и определения

Область применения

Вопрос. На какие установки электрического освещения распространяется настоящий раздел Правил?

Ответ. Распространяется на установки электрического освещения зданий, помещений и сооружений наружного освещения городов, поселков и сельских населенных пунктов, территорий предприятий и учреждений, на установки оздоровительного ультрафиолетового облучения длительного действия, установки световой рекламы, световые знаки и иллюминационные установки (6.1.1).

Общие требования

Вопрос. Какие лампы следует применять для электрического освещения?

Ответ. Следует применять, как правило, разрядные лампы низкого давления (например, люминесцентные), лампы высокого давления (например, металлогалогенные типа ДРИ, ДРИЗ, натриевые типа ДНаТ, ксеноновые типа ДКсТ, ДКсТЛ, ртутно-вольфрамовые, ртутные типа ДРЛ). Допускается использование и ламп накаливания.

Применение для внутреннего освещения ксеноновых ламп типа ДКсТ (кроме ДКсТЛ) допускается с разрешения Госсанинспекции и при условии, что горизонтальная освещенность на уровнях, где возможно длительное пребывание людей, не превышает 150 лк, а места нахождения крановщиков экранированы от прямого света ламп.
