Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний. Разделы 1, 6, 7

Ответ. Выбираются по условию их предельно допустимого нагрева при продолжительных режимах, а также режимов в периоды ремонтов и возможного при этом неравномерного распределения токов между линиями, секциями шин и т. п. При этом за расчетный ток принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети.

Вопрос 62. Какой ток принимается в качестве расчетного тока для выбора номинального тока аппаратов и сечения проводников по нагреву при повторно-кратковременном и кратковременном режимах работы электроприемников (с общей продолжительностью цикла до 10 мин и продолжительностью рабочего периода не более 4 мин)?

Ответ. Принимается ток, приведенный к эквивалентному продолжительному режиму. При этом:

для медных проводников сечением до 6 мм² и для алюминиевых проводников до 10 мм² расчетный ток принимается как для электроустановок с продолжительным режимом работы;

для медных проводников сечением более 6 мм² и для алюминиевых проводников более 10 мм² расчетный ток определяется умножением продолжительно допустимого тока на коэффициент

где Т_п.в. – выраженная в относительных единицах продолжительность рабочего периода (продолжительность этого периода в долях продолжительности цикла).

Вопрос 63. По каким нормам определяются наибольшие допустимые токи при кратковременном режиме работы электроприемников с продолжительностью рабочего периода не более 4 мин и с перерывами между включениями, достаточными для охлаждения проводников до температуры окружающей среды?

Ответ. Определяются по нормам повторно-кратковременного режима (см. ответ на вопрос 62).

Вопрос 64. По каким нормам определяются наибольшие допустимые токи при продолжительности рабочего периода более 4 мин и с перерывами между включениями недостаточной продолжительностью?

Ответ. Определяются как для электроустановок с продолжительным режимом работы.

Вопрос 65. Где приведены данные по допустимым кратковременным перегрузкам и продолжительно допустимым токам для кабелей напряжением до 10 кВ при различных условиях их прокладки в земле?

Ответ. Приведены в таблицах 1.3.1–1.3.6 настоящих Правил с соответствующими разъяснениями в пп. 1.3.7–1.3.15.

Вопрос 66. Где приведены данные по продолжительно допустимым токам для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией?

Ответ. Приведены в таблицах 1.3.7–1.3.19 настоящих Правил с соответствующими разъяснениями в пп. 1.3.16-1.3.17.

Вопрос 67. Где приведены данные по продолжительно допустимым токам для кабелей с бумажной пропитанной изоляцией?

Ответ. Приведены в таблицах 1.3.20-1.3.29 настоящих Правил с соответствующими разъяснениями в пп. 1.3.18-1.3.22.

Вопрос 68. Где приведены данные по продолжительно допустимым токам для неизолированных проводов и шин?

Ответ. Приведены в таблицах 1.3.30-1.3.37 настоящих Правил с соответствующими разъяснениями в пп. 1.3.23-1.3.24.

Выбор сечения проводников по плотности тока

Вопрос 69. Как определяется целесообразное сечение S, мм² проводников электроустановок до 500 кВ (кроме установок, указанных в ответе на вопрос 72)?

Ответ. Определяется из соотношения

где I– расчетный ток в часы максимума нагрузки электроустановки,

J_экн – значение плотности тока, А/мм², для заданных условий работы, выбираемое по табл. 1.3.1.

Сечение, полученное в результате указанного расчета, округляется до ближайшего стандартного сечения.

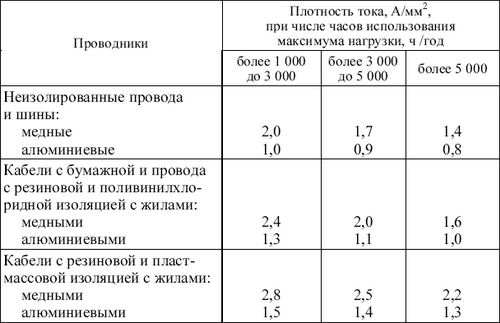

Таблица 1.3.1

Рекомендуемые значения плотности тока

Вопрос 70. Во сколько раз может быть увеличена плотность тока при выборе сечений проводников для электроснабжения n одинаковых, взаиморезервируемых электроприемников (например, насосов водоснабжения, преобразовательных агрегатов и т. д.), из которых m одновременно находятся в работе?

Ответ. Может быть увеличена против значений, приведенных в табл. 1.3.1, в k_n раз, где

Вопрос 71. Как проверяется сечение проводов ЛЭП 6-20 кВ, выбранное с использованием приведенных в табл. 1.3.1 значений плотности тока?

Ответ. Проверяется по допустимому отклонению напряжения у приемников электроэнергии с учетам применяемых средств регулирования напряжения и компенсации реактивной мощности.

Проверка проводников по условиям короны и радиопомех

Вопрос 72. В каких случаях проводники проверяются по условиям образования короны?

Ответ. Проверяются при напряжениях 35 кВ и выше с учетом среднегодовых значений плотности и температуры воздуха на высоте расположения данной электроустановки над уровнем моря, радиуса проводников, а также их коэффициента негладкости.

Вопрос 73. Каким принимается уровень радиопомех от короны на проводах?

Ответ. Принимается не более допустимых государственными стандартами значений.

1.4. Проверка электрических аппаратов и проводников по условиям короткого замыкания

Область применения, определения

Вопрос 74. Какие электрические аппараты и проводники считаются стойкими при КЗ?

Ответ. Считаются такие, которые при расчетных условиях КЗ выдерживают электродинамическое, термическое и иные воздействия токов КЗ, не подвергаясь разрушениям или деформациям, препятствующим их дальнейшей нормальной эксплуатации.

Вопрос 75. Какие условия КЗ являются расчетными для электрического аппарата или проводника?
