Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Вопрос. Что должно быть установлено на вводе в здание?

Ответ. Должно быть установлено ВУ или ВРУ. В здании может устанавливаться одно или несколько ВУ или ВРУ (7.1.22).

Вопрос. Что рекомендуется устанавливать в здании при наличии нескольких обособленных в хозяйственном отношении потребителей?

Ответ. Рекомендуется устанавливать у каждого из них самостоятельное ВУ или ВРУ. От ВРУ допускается также питание потребителей, расположенных в других зданиях, при условии, что эти потребители связаны функционально (7.1.22).

Вопрос. В каких случаях ВУ или ВРУ на вводах в здание могут не устанавливаться?

Ответ. Могут не устанавливаться при ответвлениях от ВЛ с расчетным током до 25 А, если расстояние от ответвления до группового щитка, выполняющего в этом случае функции ВУ, не более трех метров. Данный участок сети должен выполняться гибким медным кабелем с сечением жил не менее 4 мм², не распространяющим горение, проложенным в стальной трубе (7.1.22).

Вопрос. Что не допускается устанавливать перед вводами в здание?

Ответ. Не допускается устанавливать дополнительные кабельные ящики для разделения сферы обслуживания наружных питающих сетей и сетей внутри здания. Такое разделение должно быть выполнено во ВРУ или в ГРЩ (7.1.23).

Вопрос. В каких местах должны устанавливаться аппараты управления?

Ответ. Должны устанавливаться на вводе питающих линий в ВУ, ВРУ, ГРЩ. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий (7.1.24).

Вопрос. Где должны устанавливаться ВХ ВРУ, ГРЩ, распределительные пункты и групповые щитки при их размещении вне электрощитовых помещений?

Ответ. Они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31. Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м (7.1.28).

Вопрос. В какую сторону должны открываться двери электрощитовых помещений?

Ответ. Должны открываться наружу (7.1.29).

Вопрос. Какие требования предъявляются к помещениям, в которых установлены ВРУ, ГРЩ?

Ответ. Они должны иметь естественную вентиляцию, электрическое освещение и температура в них не должна быть ниже +5 °C. Электрические цепи в пределах ВУ, ВРУ, ГРЩ, распределительных пунктов, групповых щитков следует выполнять проводами с медными жилами (7.1.31).

Электропроводки и кабельные линии

Вопрос. С учетом каких факторов должны выполняться внутренние электр опр ов одки?

Ответ. Должны выполняться с учетом следующего:

электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ;

к одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более пяти этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты;

в жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или от отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается;

для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным фоном;

питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями (7.1.32).

Вопрос. Какие питающие кабели и провода следует применять?

Ответ. В зданиях следует применять кабели и провода с медными жилами. Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм² и более.

Питание отдельных электроприемников, относящихся к инженерному оборудованию (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т. п.) может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм² (7.1.34).

Вопрос. Каким должно быть сечение медных проводников в жилых зданиях?

Ответ. Должно соответствовать расчетным значениям, но быть не менее указанных в табл. 7.1.1 (7.1.34).

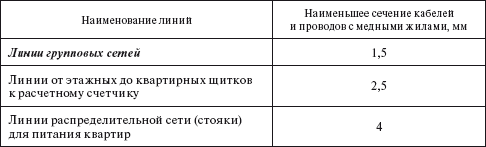

Таблица 7.1.1

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Вопрос. Как должны выполняться линии групповой сети во всех зданиях, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников?

Ответ. Должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – РE– проводники).

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий. Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим (7.1.36).

Вопрос. Как следует выполнять электропроводку в помещениях?

Ответ. Следует выполнять сменяемой:

скрыто – в каналах строительных конструкций, замоноличенных трубах;

открыто – в электротехнических плинтусах, коробах и т. п.

В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто (7.1.37).

Вопрос. В каких зданиях допускается несменяемая замоноличенная прокладка групповых сетей?
