Вопрос. Как рекомендуется устанавливать электрические аппараты силовых цепей и пирометрические приборы?
Ответ. Рекомендуется устанавливать на раздельных щитах. На приборы не должны воздействовать вибрации и удары при работе коммутационных аппаратов (7.5.63).
Вопрос. Допускается ли совместная прокладка в одной трубе проводов пирометрических цепей и проводов контрольных или силовых цепей?
Ответ. Такая совместная прокладка не допускается, а также не допускается объединение указанных цепей в
Вопрос. Каковы требования электробезопасности для установок прямого нагрева, работающих при напряжении выше 50 В переменного или выше 110 В постоянного тока?
Ответ. Рабочая площадка, на которой находятся оборудование установки и обслуживающий персонал, должна быть изолирована от земли. Для установок непрерывного действия, где под напряжением находятся сматывающие и наматывающие устройства, по границам изолированной от земли рабочей площадки должны быть поставлены защитные сетки или стенки, исключающие возможность выброса разматываемой ленты или проволоки за пределы площадки. Кроме того, такие устройства должны снабжаться устройством контроля изоляции с действием на сигнал (7.5.70).
Вопрос. Какой должна быть предельно допустимая величина тока утечки в установках прямого нагрева?
Ответ. Должна составлять не более 0,2 % номинального тока установки (7.5.72).
Электронно-лучевые установки
Вопрос. Какую защиту должны иметь преобразовательные агрегаты электронно-лучевых установок, присоединяемые к питающей электрической сети напряжением до 1 кВ?
Ответ. Должны иметь защиту от пробоев изоляции цепей низшего напряжения и электрической сети, вызванных наведенными зарядами в первичных обмотках повышающих трансформаторов, а также защиту от КЗ во вторичной обмотке (7.5.73).
Вопрос. Чем должны оборудоваться преобразовательные агрегаты для защиты от коммутационных перенапряжений?
Ответ. Должны оборудоваться разрядниками или ОПН, устанавливаемыми на стороне высшего напряжения (7.5.74).
Ионные и лазерные установки
Вопрос. Как должны компоноваться и размещаться ионные и лазерные установки?
Ответ. Должны компоноваться, а входящие в их состав блоки размещаться с учетом мер, обеспечивающих помехоустойчивость управляющих и измерительных цепей этих установок от электромагнитного воздействия, вызываемого флуктуацией газового разряда, обусловливающей характер изменения нагрузки источника питания (7.5.75).
Глава 7.6. ЭЛЕКТРОСВАРОЧНЫЕ УСТАНОВКИ

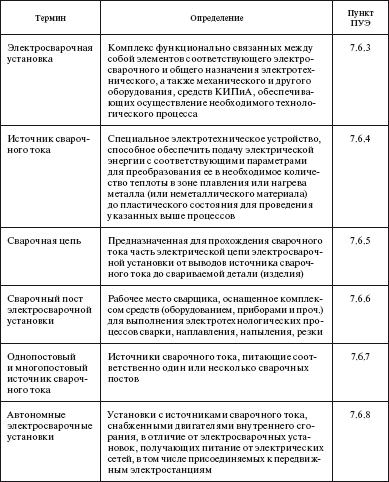

Термины и определения
Область применения
Вопрос. На какие электросварочные установки распространяется настоящий раздел Правил?
Ответ. Распространяется на
оборудуемые и используемые в закрытых помещениях или на открытом воздухе стационарные, переносные и передвижные электросварочные установки, предназначенные для выполнения электротехнологических процессов сварки, наплавки, напыления, резки плавлением (разделительной и поверхностной) и сварки с применением давления, в том числе:дуговой и плазменной сварки, наплавки, переплава, напыления, резки;
электрошлаковой сварки, электрошлакового и плазменно-дугового переплава;
индукционной сварки и наплавления;
электронно-лучевой сварки;
лазерной сварки и резки;
сварки контактным разогревом;
контактной или диффузионной сварки;
дугоконтактной сварки (с разогревом до пластического состояния торцов свариваемого изделия возбужденной дугой, вращающейся в магнитном поле, с последующим их контактным соединением давлением) (7.6.1).
Вопрос. Как разделяются электросварочные установки по степени механизации технологических операций?
Ответ. Разделяются на установки, на которых эти операции выполняются вручную, полуавтоматические (когда автоматически поддерживается электрический режим сварки, а остальные операции выполняются вручную) и автоматические (7.6.9).
Общие требования
Вопрос. К каким категориям в отношении обеспечения надежности электроснабжения следует относить электроприемники основного оборудования и вспомогательных механизмов электросварочных установок?
Ответ. Следует относить, как правило, к электроприемникам III или II категории. К III категории следует относить электроприемники всех передвижных и переносных электросварочных установок, стационарных электросварочных установок несерийных цехов и участков, а также других цехов и участков, если перерыв в электроснабжении используемого в них электросварочного оборудования не приводит к массовому недоотпуску продукции, простоям рабочих и механизмов (7.6.11).
Вопрос. Какие аппараты должны применяться в качестве источников сварочного тока?
Ответ. Должны применяться только специально для этого предназначенные и удовлетворяющие требованиям действующих стандартов сварочные трансформаторы либо преобразователи статические или двигатель-генераторные с электродвигателями или двигателями внутреннего сгорания. Питание сварочной дуги, электрошлаковой ванны и сопротивления контактной сварки непосредственно от силовой, осветительной или контактной электрической сети не допускается (7.6.16).
Вопрос. Какие электрические аппараты должна содержать первичная цепь электросварочной установки?
Ответ. Должна содержать коммутационный (отключающий) и защитный электрические аппараты (аппарат), ее номинальное напряжение должно быть не выше 660 В. Сварочные цепи не должны иметь соединений с электрическими цепями, присоединяемыми к сети (в том числе с электрическими цепями, питаемыми от сети обмоток возбуждения генераторов преобразователей) (7.6.20).
Вопрос. Какие коммутационные и защитные аппараты должны иметь электросварочные установки с многопостовым источником сварочного тока?
