Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Устройство присоединения ввода питания в передвижную электроустановку должно иметь двойную изоляцию (1.7.160).

Вопрос. Какие защитные мероприятия должны быть выполнены при применении автоматического отключения питания в системе IT для защиты при косвенном прикосновении?

Ответ. Должны быть выполнены:

защитное заземление в сочетании с непрерывным контролем изоляции, действующей на сигнал;

автоматическое отключение питания, обеспечивающее время отключения при двухфазном замыкании на ОПЧ в соответствии с табл. 1.7.10.

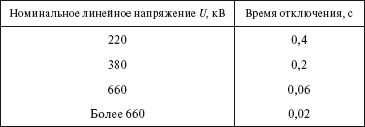

Таблица 1.7.10

Наибольшее допустимое время защитного автоматического отключения для системы IT в передвижных электроустановках, питающихся от автономного передвижного источника

Для обеспечения автоматического отключения питания должно быть применено: устройство защиты от сверхтоков в сочетании с УЗО, реагирующим на дифференциальный ток, или устройством непрерывного контроля изоляции, действующим на отключение, или УЗО, реагирующим на потенциал корпуса относительно земли (1.7.161).

Вопрос. Что должно быть предусмотрено на вводе в передвижную электроустановку?

Ответ. Должна быть предусмотрена главная шина уравнивания потенциалов, к которой должны быть присоединены:

нулевой защитный проводник РЕ или защитный проводник РЕ питающей линии;

защитный проводник передвижной электроустановки с присоединенными к нему защитными проводниками ОПЧ;

проводник уравнивания потенциалов корпуса и других сторонних проводящих частей передвижной электроустановки;

заземляющий проводник, присоединенный к местному заземлителю передвижной электроустановки (при его наличии).

При необходимости открытые и сторонние проводящие части должны быть соединены между собой посредством проводников дополнительного уравнивания потенциалов (1.7.162).

Вопрос. С соблюдением каких требований должно быть выполнено защитное заземление передвижной электроустановки в системе IT?

Ответ. Должно быть выполнено с соблюдением требований либо к его сопротивлению, либо к напряжению прикосновения при однофазном замыкании на ОПЧ.

При выполнении заземляющего устройства с соблюдением требований к его сопротивлению значение его сопротивления не должно превышать 25 Ом.

При выполнении заземляющего устройства с соблюдением требований к напряжению прикосновения сопротивление заземляющего устройства не нормируется. В этом случае должно быть выполнено условие:

где R_э – сопротивление заземляющего устройства передвижной электроустановки, Ом;

I_э – полный ток однофазного замыкания на ОПЧ передвижной электроустановки, А (1.7.163).

Вопрос. В каких случаях допускается не выполнять местный заземлитель для защитного заземления передвижной электроустановки, питающейся от автономного передвижного источника питания с изолированной нейтралью?

Ответ. Допускается не выполнять в следующих случаях:

автономный источник питания и электроприемники расположены непосредственно на передвижной электроустановке, их корпуса соединены между собой при помощи защитного проводника, а от источника не питаются другие электроустановки;

автономный передвижной источник питания имеет свое заземляющее устройство для защитного заземления, все ОПЧ передвижной электроустановки, ее корпус и другие сторонние проводящие части надежно соединены с корпусом автономного передвижного источника при помощи защитного проводника, а при двухфазном замыкании на разные корпуса электрооборудования в передвижной электроустановке обеспечивается время автоматического отключения питания в соответствии с табл. 1.7.10 (1.7.164).

Вопрос. Какие требования предъявляют Правила к автономным передвижным источникам питания с изолированной нейтралью?

Ответ. Они должны иметь устройство непрерывного контроля сопротивления изоляции относительно корпуса (земли) со световым и звуковым сигналами. Должна быть обеспечена возможность проверки исправности устройства контроля изоляции и его отключения (1.7.165).

Вопрос. Применением каких защитных мер должна быть обеспечена защита от прямого прикосновения в передвижных электроустановках?

Ответ. Должна быть обеспечена применением изоляции токоведущих частей, ограждений и оболочек со степенью защиты не менее IP2X. Применение барьеров и размещение вне пределов досягаемости не допускается (1.7.166).

Вопрос. С какой стороны должна быть подключена вилка штепсельного соединителя, если передвижная электроустановка питается с использованием штепсельных соединителей?

Ответ. Должна быть подключена со стороны передвижной электроустановки и иметь оболочку из изолирующего материала (1.7.169).

Электроустановки помещений для содержания животных

Вопрос. От какой сети следует выполнять питание электроустановок животноводческих помещений?

Ответ. Следует, как правило, выполнять от сети напряжением 380/220В переменного тока (1.7.170).

Вопрос. Какая защитная мера должна быть выполнена для защиты людей и животных при косвенном прикосновении?

Ответ. Должно быть выполнено автоматическое отключение питания с применением системы TN-C-S. Разделение PEN– проводника на нулевой защитный (PE) и нулевой рабочий (N) проводники следует выполнять на вводном щитке.

При питании таких электроустановок от встроенных и пристроенных подстанций должна быть применена система TN-S, при этом нулевой рабочий проводник должен иметь изоляцию, равноценную изоляции фазных проводников на всем его протяжении.

Время защитного автоматического отключения питания в помещениях для содержания животных, а также в помещениях, связанных с ними при помощи сторонних проводящих частей, должно соответствовать табл. 1.7.11.

Таблица 1.7.11

Наибольшее допустимое время защитного автоматического отключения для системы TN в помещениях для содержания животных
