Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Вопрос. Каким должно быть наименьшее расстояние по вертикали от проводов до поверхности земли в местах пересечения ВЛ со скотопрогонами?

Ответ. Должно быть не менее чем при пересечении с автомобильными дорогами (2.5.203).

Вопрос. Каким должно быть наименьшее расстояние по вертикали от проводов при высшей температуре воздуха без учета нагрева провода электрическим током до подъемной или выдвижной частей землеройных машин, располагаемых на дамбе или берме каналов, в рабочем положении или до габаритов землесосов при наибольшем уровне высоких вод в местах пересечения ВЛ с мелиоративными каналами?

Ответ. Должно быть не менее:

2 м – для ВЛ напряжением до 20 кВ;

4 м – для ВЛ 35-110 кВ;

5 м – для ВЛ 150–220 кВ;

6 м – для ВЛ 330 кВ;

9 м – для ВЛ 500–750 кВ (2.5.204).

Вопрос. Каковы требования Правил к заземлению шпалерной проволоки для подвески винограда, хмеля и других аналогичных сельскохозяйственных культур, пересекаемой ВЛ напряжением 110 кВ и выше под углом менее 70°?

Ответ. Должна быть заземлена через каждые 50–70 м длины в пределах охранной зоны ВЛ. Сопротивление заземления не нормируется (2.5.205).

Прохождение ВЛ по насаждениям

Вопрос. Что следует понимать под насаждениями?

Ответ. Следует понимать естественные и искусственные древостои и кустарники, а также сады и парки (2.5.206).

Вопрос. Какой принимается ширина просек в насаждениях с перспективной высотой пород до 4 м?

Ответ. Принимается равной расстоянию между крайними проводами БД плюс по 3 м в каждую сторону от крайних проводов.

При прохождении ВЛ по территории фруктовых садов вырубка просек не обязательна (2.5.207).

Вопрос. Каким должно быть наименьшее расстояние по горизонтали между проводами ВЛ и кронами деревьев?

Ответ. Должно быть не менее приведенных в табл. 2.5.21 (2.5.207).

Таблица 2.5.21

Наименьшее расстояние по горизонтали между проводами ВЛ и кронами деревьев

Вопрос. Какие работы следует произвести по всей ширине просеки по трассе ВЛ?

Ответ. Должны быть произведены ее очистка от вырубленных деревьев и кустарников, корчевка пней или срезка их под уровень земли и рекультивация (2.5.209).

Прохождение ВЛ по населенной местности

Вопрос. Какими должны приниматься наименьшие расстояния от проводов ВЛ до поверхности земли в населенной местности в нормальном режиме работы ВЛ?

Ответ. Должны приниматься не менее приведенных в табл. 2.5.22 (2.5.212).

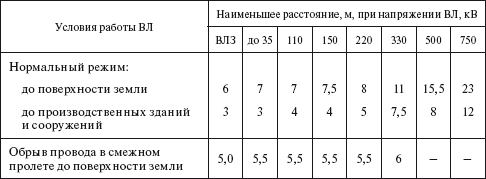

Таблица 2.5.22

Наименьшее расстояние по вертикали от проводов ВЛ до поверхности земли, производственных зданий и сооружений в населенной местности

Вопрос. Каким должно быть расстояние по горизонтали от основания опоры ВЛ до кювета или бортового камня проезжей части улицы (проезда)?

Ответ. Должно быть не менее 2,0 м; расстояние до тротуаров и пешеходных дорожек не нормируется (2.5.214).

Вопрос. Допускается ли прохождение ВЛ над зданиями и сооружениями?

Ответ. Как правило, не допускается. Допускается прохождение ВЛ над производственными зданиями и сооружениями промышленных предприятий I и II степени огнестойкости в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов. При этом расстояние по вертикали от проводов ВЛ до вышеуказанных зданий и сооружений при наибольшей стреле провеса должно быть не менее приведенных в табл. 2.5.22 (2.5.215).

Вопрос. Какими должны быть расстояния по горизонтали от крайних проводов ВЛ напряжением до 220 кВ при наибольшем их отклонении до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений?

Ответ. Должны быть не менее:

2 м – для ВЛ напряжением до 20 кВ,

4 м – для ВЛ 35-110 кВ;

5 м – для ВЛ 150 кВ и 6 м – для ВЛ 220 кВ (2.5.216).

Вопрос. Какими должны быть расстояния по горизонтали от крайних проводов ВЛ напряжением 330 кВ и выше?

Ответ. Должны быть не менее:

до ближайших частей непроизводственных и производственных зданий и сооружений электрических станций и подстанций при наибольшем отклонении проводов: 8 м – для ВЛ 330 кВ; 10 м – для ВЛ 500–750 кВ;

до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений (кроме электрических станций и подстанций) при неотклоненном положении проводов: 20 м – для ВЛ 330 кВ; 30 м – для ВЛ 500 кВ; 40 м – для ВЛ 750 кВ.

Прохождение ВЛ по территориям стадионов, учебных и детских учреждений не допускается (2.5.216).

Вопрос. какими должны быть расстояния от отклоненных проводов ВЛ, расположенных вдоль улиц, в парках и садах, до деревьев, а также до тросов подвески дорожных знаков?

Ответ. должны быть не менее приведенных в табл. 2.5.21 (2.5.17).

Пересечение и сближение ВЛ между собой

Вопрос. Где должно выбираться место пересечения?

Ответ. Должно выбираться возможно ближе к опоре верхней (пересекающей) ВЛ (ВЛЗ). Расстояния от проводов нижней (пересекаемой) ВЛ до опор верхней (пересекающей) ВЛ по горизонтали и от проводов верхней (пересекающей) ВЛ до опор нижней (пересекаемой) ВЛ в свету должны быть не менее приведенных в табл. 2.5.23, а также не менее 1,5 м для ВЛЗ и 0,5 м для ВЛИ.

Допускается выполнение пересечений ВЛ и ВЛЗ между собой и с ВЛ (ВЛИ) напряжением до 1 кВ на общей опоре (2.5.221).
