Применение парапсихологических феноменов в технических устройствах

Дальше движение контактора-курсора было решено привязать к особым зонам на рабочем поле при попадании в которые, запускался бы некий процесс. Этим процессом стало включение магнита через небольшое реле. Такая незначительная доработка открыла интересное поле для исследования – а именно использование парапсихологических методов связи для управления разными техническими устройствами. Можно сказать, что вся эта книга отчасти обязана своим появлением именно этой разработке.

Ссылки на видео действия псиинтерйефса и магнита будут указаны в конце этой главы. https://www.youtube.com/watch?v=tyaWczHk-yM

Перейдем же к описанию программы и ее особенностям.

Пси-интерфейс – программа, которая двигает точку по рабочему полю. Это движение проделывается на основе генератора случайных чисел. Генерация происходит с настраиваемой частотой. Движение точки наблюдаемо и тем самым пригодно для предсказаний и взаимодействий.

Помимо собственно самого движения есть возможность отметить области рабочего поля, после входа в которые, точка включит внешнее устройство.

Тем самым одним лишь мысленным ожиданием можно манипулировать внешним устройством.

Сначала рассмотрим инструкцию и описание простого варианта пси-интерфейса:

Для корректной работы псиинтерфеса (далее ЭИП), каждый пользователь должен произвести общую настройку программы, а для этого необходимо выполнить следующие действия:

Указать границы рабочего поля;

Выбрать фигуру курсора;

Выбрать размеры фигуры (границы случайности);

Выбрать скорость итераций (движений курсора)

Включить или выключить рандомизацию периодичности;

Выбрать начальную позицию

Указать зоны включения

Выбрать реле для внешнего устройства

Описание настроек ЭИП

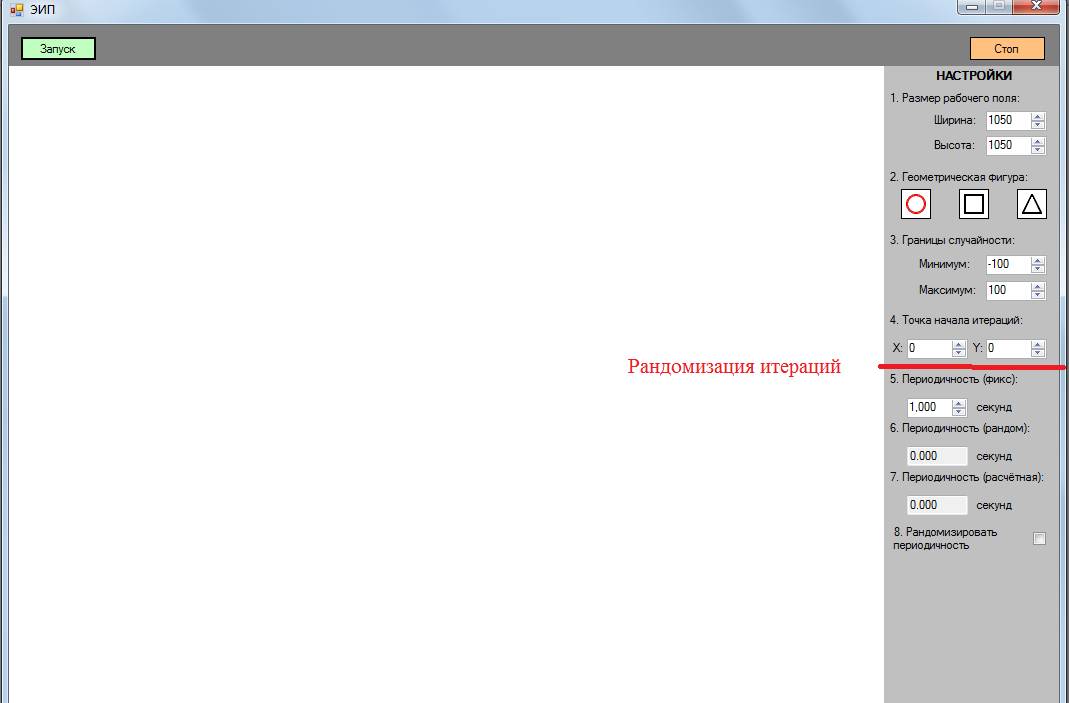

Рис 1. Описание настроек

Список настроек:

1 Рабочее поле – Поле с заданным разрешением, по которому происходят итерации

2 Кнопка запуск – Кнопка при нажатии, на которую начинаются итерации.

3 Панель настроек – Панель настроек ЭИП

3.1 Размер рабочего поля ХХХХ на хххх – Указывается размер рабочего поля. По аналогии с разрешением экрана, например 1600 Х 1200 точек

3.2 Выбор геометрической фигуры итерации – Геометрическая фигура границ итерации может быть кругом, квадратом, треугольником

3.3 Границы случайности ХХ – min, ХХ – max – Устанавливается максимальная и минимальная граница итерации например -100 – min ,+100 – max. В зависимости от этой настройки устанавливается площадь точек геометрической фигуры из пункта 3.2. (например -100, +100 – площадь 200 точек)

3.4 Точка начала итерации – координаты xxxx на xxxx Указывается координаты первой точки, откуда начнутся итерации. Должна быть предусмотрена возможность указать точку начала мышкой на рабочем поле

4 Кнопка «стоп» – При нажатии мышкой на эту кнопку итерации заканчиваются

Блок настроек «Рандомизация Итераций»

1 Периодичность (фикс) – В данном поле пользователь указывает ту периодичность, которая не должна изменяться. При включенном флаге «Рандомизировать периодичность» не может быть больше секунды.

2 Периодичность (рандом) – В данном поле указывается периодичность, которая вычисляется случайным образом. Заполняется автоматически, по алгоритму (алгоритм ниже).

3 Периодичность (расчетная) – В данном поле указывается периодичность, которая будет использоваться для последующий итерации ( движения точки). Поле рассчитывается по разрядам, исходя из значений в полях 01 и 02. Рассчитывается автоматически

4 Рандомизировать периодичность (флаг) – Данный флаг включает функционал рандомизации периодичности. Без его включения алгоритм ЭИП не изменяется от текущего.

Блок настроек ООЗ (отключаемые операционные зоны)

1. Включить ООЗ – Данный флаг включает функционал ООЗ. Без его включения нельзя выставить зоны включения на рабочем поле или запустить реле

2. Количество кругов – Указывается количество зон, которые будут расположены на рабочем поле

3. Площадь кругов – Указывается площадь зон в пикселях.

4. 1№ круга – Тут можно выбрать круг, которому необходимо присвоить значение

5. Значение круга – Можно присвоить кругам различные значения. Например ON. Для обозначения цели ожидания

6. Останавливать итерации при пересечении – Флаг. При включении движение контактора-курсора при попадании в зону прекратятся

7. Значение круга вывод – В это поле автоматически выводится значение, что присвоено кругу в поле 05, когда в него попадает контактор-курсор

8. Расстояние до точки – Расстояние между зонами и курсором-контактором. Необходимо при расположении нескольких зон

9. Расположение кругов № круга – Поле в котором указывается номер круга для расположения

10. Расположить – Кнопка. После нажатии на нее необходимо выбрать место на рабочем поле и щелкнуть по нему левой кнопки мыши, чтобы разместить зону включения.

Блок настроек режим Stand-by

1. Вкл/Выкл режим Stand-by – Флаг включает режим ожидания. Режим ожидания перезапускает итерации заново, если контактор зайдет за границы рабочего поля

2. Время ожидания – Поле. В нем в секундах можно указать время через которое перезапуститься движение курсора

3. Координаты перезапуска – Место, с которого автоматически будут перезапущены итерации

Блок настроек «контроль реле»

1 Контроль реле – Флаг. После нажатия становится доступным функционал блока контроль реле

2. Выбрать – Кнопка – позволяет выбрать реле из списка подключенных к компьютеру реле (через USB)

3. Проверить связь – Позволяет проверить может ли программа включить реле

4. Таймер – Поле, в нем в секундах указывается время между включением и выключением реле. Контактор может очень быстро пересекать границу зон включения по многу раз – таймер защищает реле от чрезмерно быстрых переключений.
