Рассмотрим это на примере индикатора ADX.

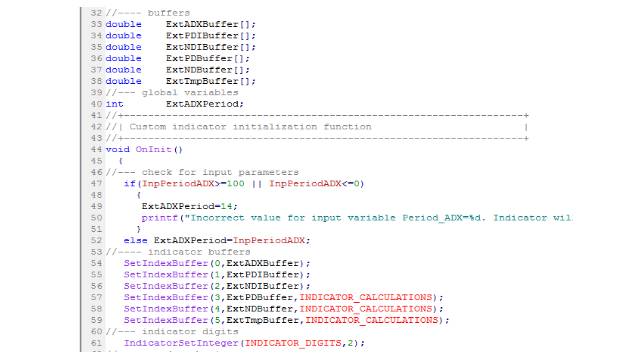

В редакторе MQL5, в окне Navigator (Навигатор), в разделе Indicators->Examples выберем и откроем исходный код индикатора ADX.

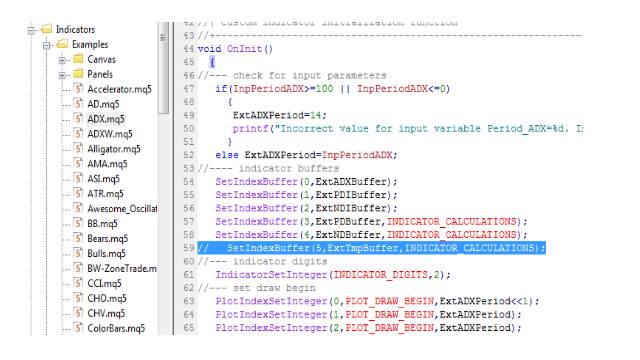

В функции OnInit закомментируем строку:

// SetIndexBuffer(5,ExtTmpBuffer,INDICATOR_CALCULATIONS);

Теперь массив ExtTmpBuffer является просто динамическим массивом.

Откомпилируем код индикатора и присоединим индикатор к графику в терминале MetaTrader 5.

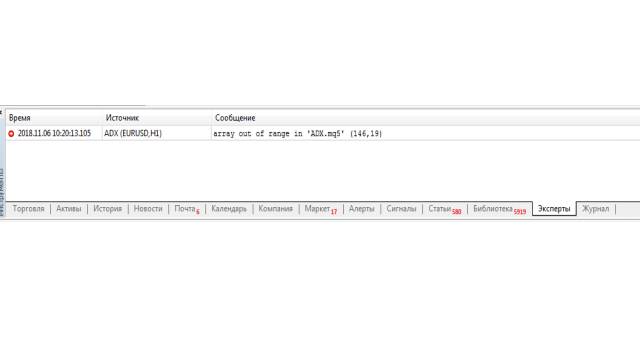

В результате Терминал выдаст ошибку.

array out of range

Это произошло потому, что мы перед заполнением данного массива значениями не указали его размера и не зарезервировали под него память.

Так что его размер был равен нулю, когда мы попытались в него что-то записать.

Статическим мы этот массив сделать тоже не можем, т.е. объявить его сразу с указанием размера, так как значения такого промежуточного массива рассчитываются в функции обратного вызова OnCalculate на основе загруженной в функцию OnCalculate истории цен, а именно массивов open[], high[], low[], и close[].

Но точный размер массивов open[], high[], low[], и close[] неизвестен, он обозначается лишь переменной rates_total.

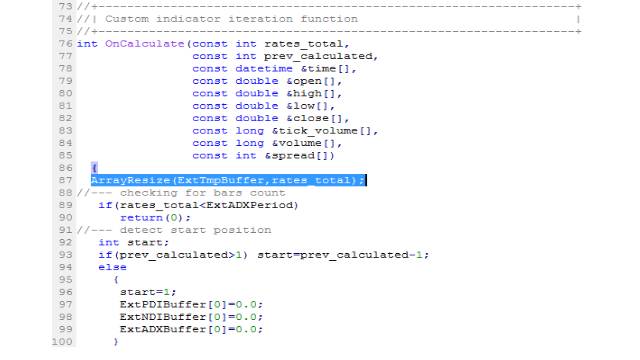

Хорошо, но мы можем в функции OnCalculate применить функцию ArrayResize, чтобы установить размер массива:

ArrayResize(ExtTmpBuffer,rates_total);

Передав в функцию в качестве аргумента переменную rates_total – количество баров на графике, на котором запущен индикатор.

Теперь после компиляции индикатор заработает как надо.

Но дело в том, что в функции OnCalculate мы сначала рассчитываем индикатор для всей ценовой истории, т.е. для rates_total значений, а затем при поступлении нового тика по символу индикатора, и соответственно вызове функции OnCalculate, мы рассчитываем значение индикатора для этого нового тика по символу и записываем новое значение индикатора в его массив буфера.

Чтобы это реализовать с промежуточным массивом, нужно внимательно следить за его размером и записывать новое значение в конец массива.

Вместо всего этого, проще всего привязать промежуточный массив к буферу индикатора с помощью функции SetIndexBuffer и таким образом решить все эти проблемы.

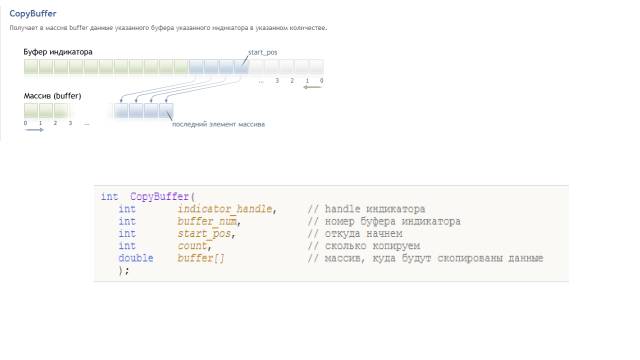

Аналогичная ситуация возникает, когда значения таких промежуточных массивов заполняются с помощью функции CopyBuffer, когда мы строим пользовательский индикатор на основе других индикаторов.

Функция CopyBuffer распределяет размер принимающего массива под размер копируемых данных.

Если копируется вся ценовая история, то проблем нет и в этом случае использовать INDICATOR_CALCULATIONS необязательно.

Если же мы хотим скопировать только одно новое поступившее значение, функция CopyBuffer определит размер принимающего массива как 1, и нужно будет использовать этот принимающий массив как еще один массив-посредник, из которого уже записывать значение в промежуточный массив индикатора. И в этом случае просто функцией ArrayResize для принимающего массива проблему не решить.

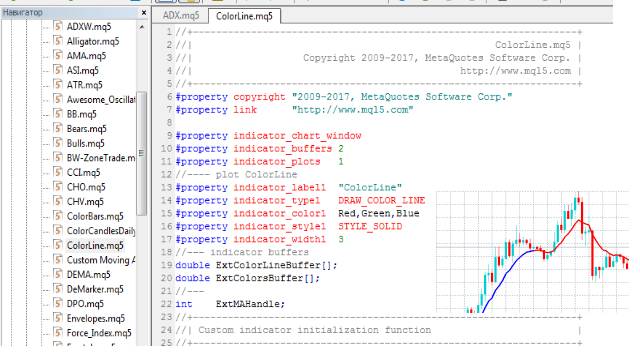

Теперь что нам делать, если мы хотим раскрашивать наши диаграммы индикатора в разные цвета в зависимости от цены?

Во-первых, мы должны указать, что наша графическая форма нашего графического построения является цветной, например:

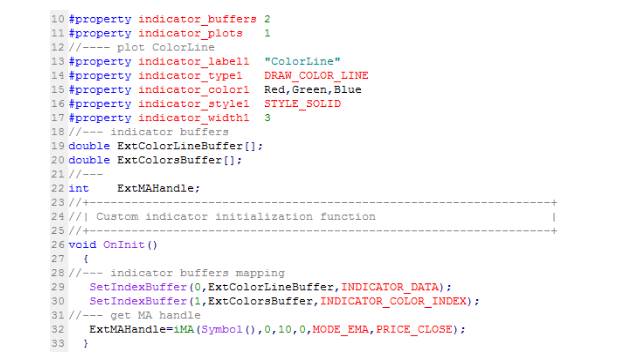

#property indicator_type1 DRAW_COLOR_LINE

В идентификатор геометрической формы добавляется слово COLOR.

Далее значение свойства #property indicator_buffers увеличивается на единицу и объявляется еще один массив для хранения цвета.

Функцией SetIndexBuffer объявленный дополнительный массив сопоставляется с буфером цвета индикатора, например:

SetIndexBuffer(1,ExtColorsBuffer,INDICATOR_COLOR_INDEX);

В свойстве #property indicator_color, раскрашиваемого графического построения, указывается несколько цветов, например:

#property indicator_color1 Red,Green,Blue

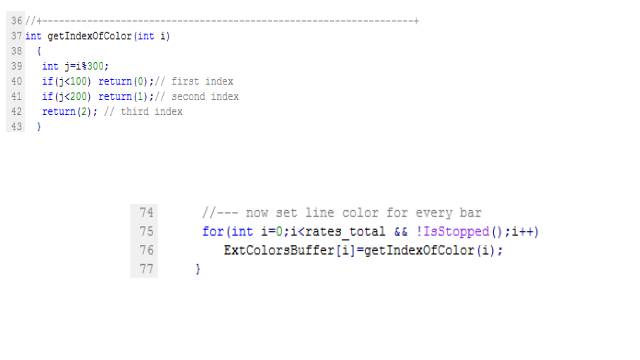

И, наконец, каждому элементу массива, представляющего буфер цвета индикатора, присваивается номер цвета, определенный в свойстве #property indicator_color.

В данном случае, это 0, 1 и 2.

Теперь при отрисовке диаграммы индикатора, из буфера берется значение диаграммы, по позиции значения оно сопоставляется со значением буфера цвета, и элемент диаграммы становится цветным.

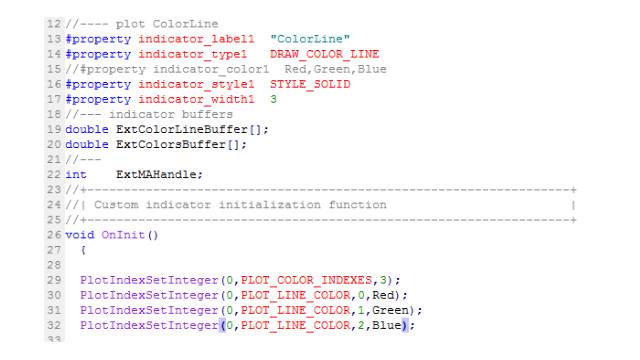

Вместо свойства #property indicator_color, цвета графического построения можно задать программным способом:

Задаем количество индексов цветов для графического построения с помощью функции:

PlotIndexSetInteger(0,PLOT_COLOR_INDEXES,3);

И задаем цвет для каждого индекса с помощью функции:

PlotIndexSetInteger(0,PLOT_LINE_COLOR,0,Red);

Где первый параметр – индекс графического построения, соответственно первое графическое построение имеет индекс 0.

Это идентично объявлению:

#property indicator_color1 Red,Green,Blue

Давайте продолжим рассмотрение свойств индикатора.

Толщина линии диаграммы индикатора задается свойством indicator_widthN, где N – номер графического построения, например:

#property indicator_width1 1

Также можно задать стиль линии диаграммы индикатора – сплошная линия, прерывистая, пунктирная, штрих-пунктирная, штрих – с помощью свойства indicator_styleN, где N – номер графического построения, например:

#property indicator_style1 STYLE_SOLID

И, наконец, свойство indicator_labelN указывает метки диаграмм индикатора в DataWindow или Окно данных, например:

#property indicator_label1 "ADX"

#property indicator_label2 "+DI"

#property indicator_label3 "-DI"
