Программирование для карманных компьютеров

ВНИМАНИЕ! Команду EmuASCfg.exe/РРС необходимо выполнять каждый раз, когда необходимо установить соединение эмулятора с ActiveSync.

CabWiz и создание установочного комплекта

Установочный комплект для любого приложения должен выполнять некоторые вполне определенные действия, позволяющие развернуть приложение на устройстве. Перечень необходимых действий приведен в списке.

1. Распаковать установочные файлы, если они запакованы.

2. Создать папки, в которые будут копироваться установочные файлы, если такие папки отсутствуют на устройстве.

3. Скопировать файлы в определенные конфигурацией установки папки.

4. Если нужно, то создать какие-либо файлы.

5. При необходимости удалить какие-либо файлы.

6. Внести необходимые изменения в конфигурационные файлы устройства.

7. Внести необходимые изменения в файл реестра на устройстве.

8. Обеспечить достаточную интеллектуальность процесса установки. Установочный комплект должен понимать, сохранять уже имеющиеся на устройстве файлы и настройки или заменить их.

9. Обеспечить необходимую интерактивность установки. Пользователь должен иметь возможность выбрать, куда именно будет установлена программа, а в некоторых случаях – выбрать, в каком составе будет установлена программа.

Большинство этих задач решается при помощи механизма AppInstall (установка приложений), частью которого является программа CabWiz, создающая установочные пакеты (файлы с расширением. cab), которые затем могут быть установлены на Pocket PC.

Более предметно применение инструмента CabWiz будет рассмотрено в следующих главах, а в этом разделе будет приведена некоторая информация, которая может понадобиться для создания установочных пакетов.

Ключи командной строки

Программа CabWiz.exe находится в каталоге C: \Program Files\Windows CE Tools\ wce420\POCKET PC 2003\Tools. Файл СabWiz.exe необходимо запускать с соответствующими ключами в командной строке.

cabwiz.exe «inf_file» [/dest dest_directory] [/err error_file][/cpu cpu_type [cpu_type]] [/platform platform_label [platform_label]]

Расшифровка ключей приведена ниже.

В параметре inf_file указывается полное имя конфигурационного файла (включая путь, взятый в кавычки) с расширением. inf, в котором содержится вся информация, на основе которого программа CabWiz создает установочный комплект. Папка, в которую будут помещены созданные файлы с расширением. cab, указывается в параметре dest_directory. Если этот параметр не указан, то файлы. cab будут помещены в папку, в которой находится конфигурационный файл. Имя файла, в который будет записываться отчет об ошибках при создании установочного комплекта, указывается при помощи ключа error_file. Если этот параметр не задан, то программа будет выводить ошибки и предупреждения в окно сообщений на экране. При помощи ключа cpu_type разработчик может указать перечень типов процессоров, для каждого из которых будут создаваться установочные файлы. Возможные значения этого параметра соответствуют названиям папок в каталоге C: \Program Files\Windows CE Tools\wce420\POCKET PC 2003\Target. Например, для создания установочных файлов, которые будут запускаться на эмуляторе, следует выбрать значение /cpu ARMV4 X86. Параметр platform_label определяет типы платформ, для каждой из которых будет создан файл. cab. Возможные значения этого параметра приведены в табл. 2.2.Таблица 2.2. Возможные значения параметра platform_label

Mobile Developer Power Toys

Этот пакет дополнительных утилит может быть очень полезен при отладке, особенно если применять инструменты разработки, которые выпускались не компанией Microsoft, а сторонними производителями. В этом разделе будут подробно рассмотрены все основные утилиты этого пакета.

ActiveSync Remote Display

Эта утилита позволяет вывести экран Pocket PC в окно настольного компьютера. В это окно передаются все движения мыши, при помощи чего имитируется работа стилуса, и клавиатурный ввод. Несмотря на то что при работе Remote Display происходит замедление работы, это очень полезная утилита, без которой иногда просто не обойтись. Утилита имеет режимы масштабирования изображения, поэтому экран Pocket PC отображается корректно даже на больших мониторах. Внешний вид окна программы показан на рис. 2.8.

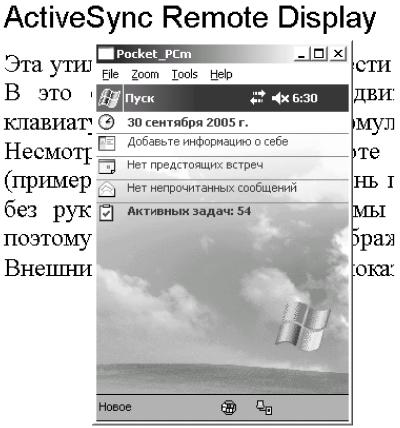

Рис. 2.8. Окно ActiveSync Remote Display.

CECopy

Эта утилита командной строки предназначена для копирования файлов и каталогов на устойство, подключенное в данный момент к ActiveSync. Учитывая то, что сам пакет ActiveSync имеет средство для визуального копирования файлов, эта утилита вряд ли может быть названа самой полезной из состава Mobile Developer Power Toys.

Синтаксис запуска утилиты приведен ниже.

CeCopy [ключи командной строки] <источник> <приемник>

Ключ командной строки /is указывает утилите, что необходимо перезаписывать имеющиеся файлы, а ключ /s заставляет в процессе копирования учитывать подкаталоги, копируя информацию с воспроизведением иерархической структуры вложенности. Так, команда cecopy /s *.dll dev: \windows копирует все файлы с расширением. dll из текущего каталога в каталог windows на Pocket PC.

Convert_PPC_DAT_to_SP_XML

Утилита Convert_PPC_DAT_to_SP_XML позволяет из текущего файла. cab для Pocket PC генерировать файл для создания установочного файла, который можно использовать на смартфонах.

Hopper

Этот инструмент позволяет воспроизвести на устройстве ситуацию эктремального пользовательского ввода в разных режимах и довести при помощи этого краш-теста устройство до зависания или перезагрузки. При этом программа ведет подробный файл отчета и в момент краха устройства снимает копию экрана и сохраняет ее. Также в лог-файле сохраняются текущие параметры распределения памяти.

Программа позволяет измерить устойчивость приложения при большом потоке сигналов пользовательского ввода и время реакции приложения на пользовательский ввод данных.

Hopper имитирует нажатия стилусом на управляющих элементах окон и ввод данных с программной клавиатуры устройства.

JShell

Это весьма полезная программа для отладки приложений на устройстве. Эта утилита выводит на экран список процессов, загруженных модулей и распределения памяти устройства. Внешний вид запущенной программы показан на рис. 2.9.

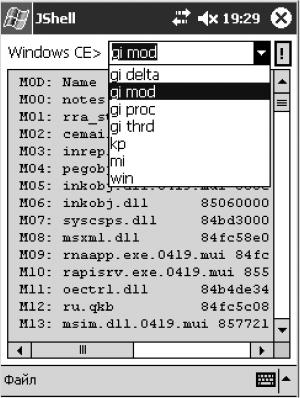

Рис. 2.9. Окно программы JShell.

Для того чтобы запустить программу, ее необходимо скопировать на устройство и затем запустить с соответствующими ключами командной строки или без них. Ключи командной строки приведены в следующем списке.

? Ключ -r <cmd> позволяет при запуске один раз выполнить команду <cmd>.

? Ключ -f заставляет приложение выводить информацию каждые 60 с, запуская программу с приоритетом реального времени.

? Ключ -m активирует утилиту mi и выводит результаты в файл отчета каждые 4 часа. Файл отчета записывается с именем miXXX.txt в каталог \Му Documents, где XXX это номер файла-отчета.

? Ключ -w позволяет запустить команду win и записывать результаты в файл отчета каждые 4 часа. Файл отчета записывается с именем winXXX.txt в каталог \Му Documents, где XXX это номер файла-отчета.

Когда вы запускаете программу без ключей командной строки, то она запускается с графическим интерфейсом пользователя (см. рис. 2.9), и можно вручную запустить одну из команд. Для того чтобы команда была выполнена, необходимо нажать кнопку «!». Результат выполнения команды выводится в окно JShell.

Предназначение всех команд приведено в следующем списке.

? Команда win выводит список всех окон.

? Команда gi proc отображает список всех активных в системе процессов.

? Команда кр # позволяет завершить выполнение процесса с номером, указанным в качестве параметра #.

? Команда gi thrd позволяет отобразить список потоков.

? Команда gi mod позволяет вывести список модулей (DLL).

? Команда gi mod «хх» позволяет вывести список модулей (DLL), имена которых начинаются с подстроки хх.

? Команда mi отображает информацию о распределении памяти.

? Команда mi full отображает подробную информацию о распределении памяти.

? Команда s <арр> <args> создает процесс, полное имя к файлу которого передается в параметре <арр>.

PPC_Command_Shell

Это простой командный интрепретатор, выводящий на экран консольное окно (рис. 2.10).

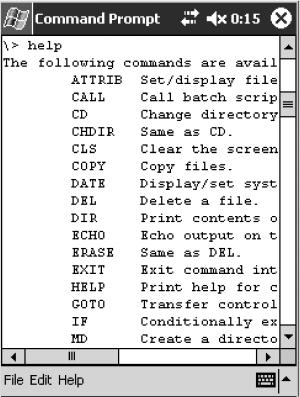

Рис. 2.10. Окно командного интерпретатора.

Содержимое каталога arm необходимо скопировать в каталог Windows на самом Pocket PC и затем нужно запустить файл cmd.exe. Список возможных команд выводится на экран, если набрать команду help и нажать клавишу Enter.

RAPI_Debug

Эта утилита состоит из двух частей. Программу bugtrap.exe необходимо скопировать на устройство в каталог Windows, а программу RapiDbg.exe – запустить на рабочей станции. Естественно, при отладке надо установить соединение при помощи ActiveSynс. После запуска на рабочей станции программа RapiDbg.exe свяжется с устройством и отобразит на экране отладочную информацию (распределение памяти, запущенные процессы и потоки), и останется в режиме ожидания, отслеживая и отображая весь пользовательский ввод, который будет происходить на Pocket PC. Окно программы на рабочей станции показано на рис. 2.11.

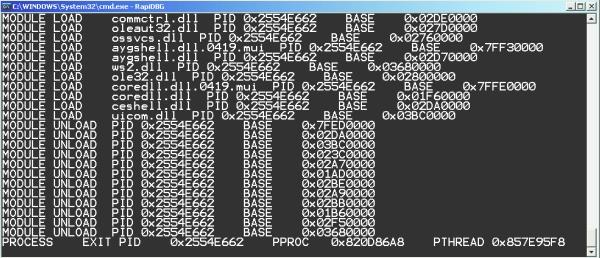

Рис. 2.11. Окно программы с выводом отладочной информации.

RAPI_Start

Эта консольная программа позволяет с рабочей станции запустить программу на Pocket PC, если установлено соединение ActiveSync.

К примеру, на рабочей станции в консоли можно выполнить команду RAPI_Start iexplore.exeа на Pocket PC будет запущен Pocket Explorer и загружена первая страница поисковой системы.

TypeItЭта программа предназначается исключительно для смартфонов. После запуска она передает на смартфон клавиатурный ввод с рабочей станции.

Общие вопросы создания интерфейса пользователя

Вся остальная книга будет посвящена именно программированию, поэтому в данном разделе будут кратко освещены общие вопросы, связанные с созданием интерфейса пользователя для Pocket PC.

Главным фактором, с которым приходится считаться при создании пользовательского интерфейса для программ, запускаемых на мобильных устройствах, является размер. Экран Pocket PC по площади на порядок меньше, чем экран современного настольного компьютера. Тем не менее функционально приложения для Pocket PC часто сравнимы по функциональности с приложениями для рабочей станции. Значит, органов настройки и управления должно быть столько же, а разместить их надо на куда меньшей площади.

Часто при решении этого конфликта между стремлением к реализации серьезной функциональности и малым размером экрана в жертву приносится размер элементов управления и разборчивость их обозначений. Мне запомнилось, как я установил на свой Pocket PC триальную версию одного из коммерческих органайзеров и удалил ее после первого же запуска. Причина столь резкого отказа от «мощной функциональности планирования и организации множества задач в одной программе» была проста. Органайзер нужен пользователю для облегчения жизни, а не для усложнения ее. В ситуации, когда пользователю приходится разбираться, на какую из вкладок, идущих в два ряда с двух сторон экрана надо нажать, чтобы получить нужный результат, любой из нас предпочел бы стандартный дизайн и возможности Microsoft Outlook. Именно поэтому Грег Кейзер (Greg Keyser), руководитель группы разработки мобильных устройств корпорации Microsoft, посвятил свое выступление на конференции Microsoft Mobile DevCon 2004 вопросам создания пользовательского интерфейса. Основные его советы приведены ниже.
