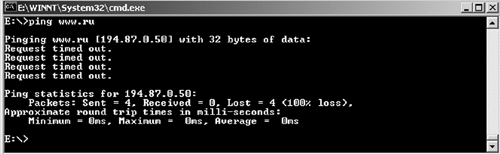

Traceroute

Утилита traceroute также использует протокол ICMP для определения маршрута прохождения пакета. При отсылке traceroute устанавливает значение TTL последовательно от 1 до 30. Каждый маршрутизатор, через который проходит пакет на пути к назначенному хосту, уменьшает значение TTL на единицу. С помощью TTL происходит предотвращение зацикливания пакета в "петлях" маршрутизации, иначе "заблудившиеся" пакеты окончательно перегрузили бы сеть. Однако, при выходе маршрутизатора или линии связи из строя требуется несколько дополнительных переходов для понимания, что данный маршрут потерян и его необходимо обойти. Чтобы предотвратить потерю датаграммы, поле TTL устанавливается на максимальную величину.

Когда маршрутизатор получает IP-датаграмму с TTL, равным 0 или 1, он уничтожает ее и посылает хосту, который ее отправил, ICMP-сообщение "время истекло" (time exceeded). Принцип работы traceroute заключается в том, что IP-датаграмма, содержащая это ICMP-сообщение, имеет в качестве адреса источника IP-адрес маршрутизатора.

Теперь легко понять, как работает traceroute. На хост назначения отправляется IP- датаграмма с TTL, равным единице. Первый маршрутизатор, который должен обработать датаграмму, уничтожает ее (так как TTL равно 1) и отправляет ICMP-сообщение об истечении времени (time exceeded). Таким образом определяется первый маршрутизатор в маршруте. Затем traceroute отправляет датаграмму с TTL, равным 2, что позволяет получить IP-адрес второго маршрутизатора. Так продолжается до тех пор, пока датаграмма не достигнет хоста назначения. Утилита traceroute может посылать в качестве такой датаграммы UDP-сообщение с номером порта, который заведомо не будет обработан приложением (порт выше 30000), поэтому хост назначения ответит "порт недоступен" (port unreachable). При получении такого ответа делается вывод, что удаленный хост работает корректно. В противном случае максимального значения TTL (по умолчанию 30) не хватило для того, чтобы его достигнуть.

Рассмотрим пример выполнения утилиты traceroute.

traceroute to netserv1.chg.ru (193.233.46.3), 30 hops max, 38 byte packets

1 n3-core.mipt.ru (194.85.80.1) 1.508 ms 0.617 ms 0.798 ms

2 mipt-gw-eth0.mipt.ru (193.125.142.177) 2.362 ms 2.666 ms 1.449 ms

3 msu-mipt-atm0.mipt.ru (212.16.1.1) 5.536 ms 5.993 ms 10.431 ms

4 M9-LYNX.ATM6-0.11.M9-R2.msu.net (193.232.127.229) 12.994 ms 7.830 ms 6.816 ms

5 Moscow-BNS045-ATM4-0-3.free.net (147.45.20.37) 12.228 ms 7.041 ms 8.731 ms

6 ChgNet-gw.free.net (147.45.20.222) 77.103 ms 75.234 ms 92.334 ms

7 netserv1.chg.ru (193.233.46.3) 96.627 ms 94.714 ms 134.676 ms

Пример 16.1.

Первая строка содержит имя и IP-адрес хоста назначения, максимальное значение TTL и размер посылаемого пакета (38 байт). Последующие строки начинаются с TTL, после чего следует имя хоста, или маршрутизатора и его IP-адрес. Для каждого значения TTL отправляются три датаграммы. Для каждой возвращенной датаграммы определяется и выводится время возврата. Если в течение 3-х секунд на каждую из 3-х датаграмм не был получен ответ, то посылается следующая датаграмма, а вместо значения времени выводится звездочка. Время возврата – это время прохождения датаграммы от источника (хоста, выполняющего программу traceroute ) до маршрутизатора. Если нас интересует время, потраченное на пересылку между, например, 5 и 6 узлом, необходимо вычесть из значения времени TTL 6 время TTL 5.

В каждой из операционных систем сетевая часть утилиты реализована практически одинаково, но реализация на уровне приложений различается.

В ОС Solaris используется утилита traceroute. В качестве параметра задается IP-адрес, или доменное имя удаленного хоста, связь до которого требуется проверить. В примере, приведенном выше, видно успешное выполнение traceroute и корректную работу сете- зависимых уровней (физический, канальный, сетевой).

В ОС Windows утилита называется tracert. Используется она так же, как и в ОС Solaris ( tracert netserv1.chg.ru ). Принципиального различия между утилитами tracert и traceroute нет. Особенностью traceroute является наличие большего количества функций (например, можно указать, начиная с какого TTL выводить информацию).

В случае какой-либо неполадки выводится соответствующее сообщение. Например, при недоступности сети на маршрутизаторе выдается сообщение !N (net unreachable):

Moscow-BNS045-ATM4-0-3.free.net (147.45.20.37)

947.327 ms !N 996.548 ms !N 995.257 ms

Это означает, что 147.45.20.37 – маршрутизатор, начиная с которого, последующий маршрут недоступен. Если недоступен сам хост, то сообщение будет выглядеть так:

msu-mipt-atm0.mipt.ru (212.16.1.1)

5.536 ms !H 5.993 ms !H 10.431 ms !H.

Ошибка !P означает недоступность протокола (protocol unreachable).

Route

Для просмотра и редактирования таблицы маршрутов используется утилита route. Типичный пример таблицы маршрутизации на персональном компьютере:

Для ОС Windows:

route print

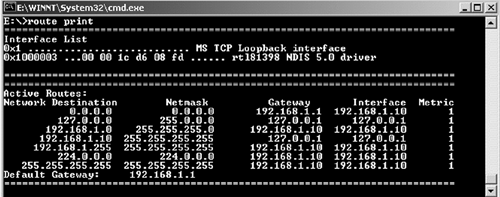

В таблице маршрутизации указывается сеть, маска сети, маршрутизатор, через который доступна эта сеть, интерфейс и метрика маршрута. Из приведенной таблицы видно, что маршрут по умолчанию доступен через маршрутизатор 192.168.1.1. Сеть 192.168.1.0 с маской 255.255.255.0 является локальной сетью.

При добавлении маршрута можно использовать следующую команду.

route ADD 157.0.0.0 MASK 255.0.0.0 157.55.80.1

157.0.0.0 – удаленная сеть, 255.0.0.0 – маска удаленной сети, 157.55.80.1 – маршрутизатор, через который доступна эта сеть. Примерно такой же синтаксис используется при удалении маршрута: route DELETE 157.0.0.0.

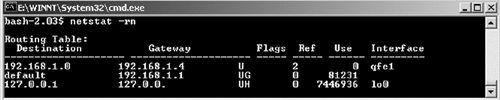

В ОС Solaris для просмотра таблицы маршрутизации используется немного другая команда – netstat –r.

Добавление и удаление маршрутов выполняется командой route: route add –net 157.6 157.6.1.20, где 157.6 – сокращенный адрес подсети, а 157.6.1.20 – маршрут, по которому эта сеть доступна. Также удаление маршрутов в таблице маршрутизации: route del –net 157.6.

Netstat

Утилита netstat позволяет определить, какие порты открыты и по каким портам происходит передача данных между узлами сети. Например, если запустить web-браузер и открыть для просмотра web-страницу, то, запустив netstat, можно увидеть следующую строку:

TCP mycomp:3687 www.ru:http ESTABLISHED

В проведенном примере первое значение – TCP – тип протокола (может быть TCP или UDP), далее следует имя локальной машины и локальный порт, www.ru:http – имя удаленного хоста и порта, к которому производится обращение (поскольку использовался порт по умолчанию для протокола HTTP, то отображается не его числовое значение 80, а имя протокола), ESTABLISHED – показывает, что TCP-соединение установлено.

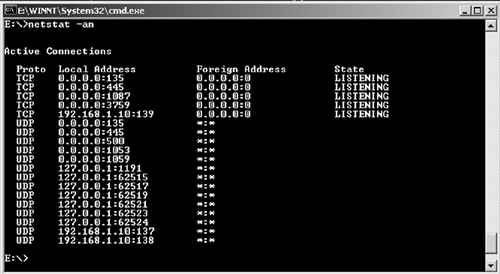

В ОС Windows с помощью команды netstat –an можно получить список всех открытых портов (параметр –n не определяет DNS-имя, а выводит только IP-адрес). Из примера выше видно, что установленных соединений нет, а все открытые порты находятся в состоянии "прослушивания", т.е. к этому порту можно обратиться для установки соединения. TCP-порт 139 отвечает за установку Netbios-сессий (например, для передачи данных через "сетевое окружение").

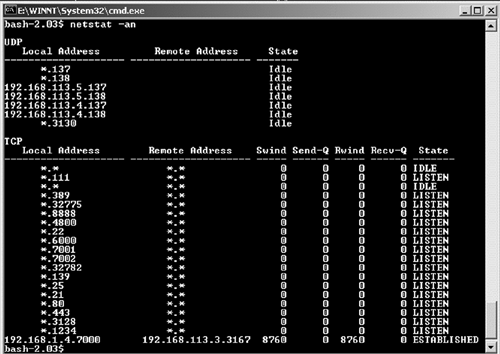

В ОС Solaris для получения информации об используемых портах также применяется утилита netstat. Формат вывода практически одинаков.

Пакет java.net

Перейдем к рассмотрению средств Java для работы с сетью.

Классы, работающие с сетевыми протоколами, располагаются в пакете java.net, и простейшим из них является класс URL. С его помощью можно сконструировать uniform resource locator (URL), который имеет следующий формат:
