Программирование в X Window средствами Free Pascal

empty-line/>

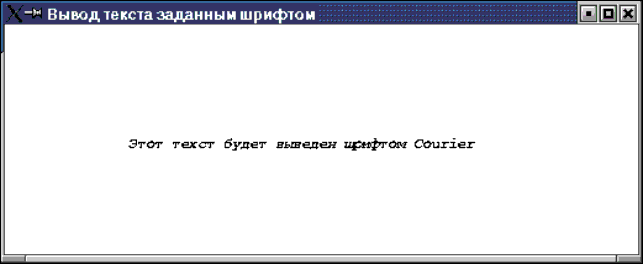

2. Составьте программу, принимающую со стандартного ввода маску шрифта, выводимую строку, координаты х, у и отображающую окно с текстом согласно введенной информации.

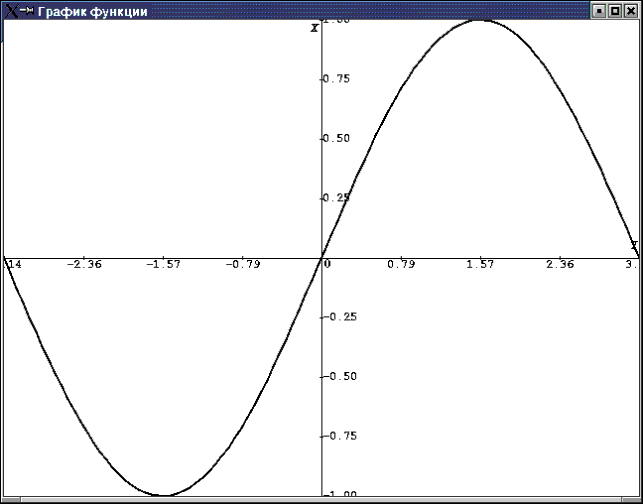

3. Нарисуйте в окне график функции sin(x) на отрезке [-?;?]. Оси подпишите курсивом, метки по осям - обычным шрифтом, начало координат (0) выделите жирным шрифтом.

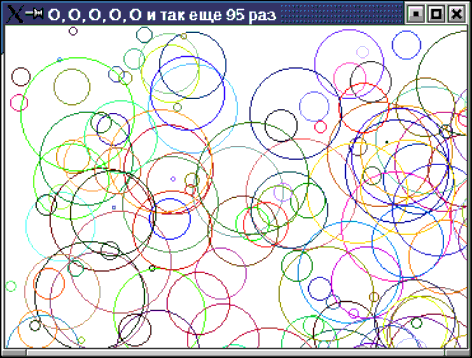

4. Нарисуйте в окне 100 окружностей. Цвет, координаты центра и радиус выбирать случайным образом.

5. Используя StructureNotifyMask и русский шрифт, модифицируйте программу из первого задания лабораторной работы #1 таким образом, чтобы сообщение всегда отображалось в центре окна.

6. Составьте программу, выводящую в окно все символы стандартного курсорного шрифта.

1.3 Работа с внешними устройствами

1.3.1 Клавиатура

Как и большинство интерактивных программ, задачи, выполняющиеся в X Window, активно используют для ввода информации клавиатуру компьютера. Когда пользователь нажимает или отпускает клавишу, сервер получает соответствующий сигнал, который преобразуется в событие и отправляется в очередь программы, имеющей фокус ввода (input focus).

Поясним, что такое фокус ввода. Дело в том, что клавиатура у машины одна, и она разделяется всеми выполняющимися одновременно программами. Но в каждый момент времени поступающий от устройства сигнал доступен лишь одной из них, как правило, той, которой принадлежит активное окно. В этом случае говорят, что программа и ее окно имеют фокус ввода. Последний может переходить от окна к окну и от программы к программе.

Когда окно получает фокус, соответствующей программе посылается событие FocusIn, при потере - приходит событие FocusOut.

Когда пользователь нажимает клавишу клавиатуры, программа получает событие KeyPress. Сервер также может послать событие KeyRelease, когда клавиша отпускается, но это справедливо не для всех типов компьютеров.

Оба этих события сопровождаются структурой типа TXKeyEvent. Ее поле keycode содержит код нажатой клавиши, а поле state - состояние клавиш-модификаторов и кнопок мыши. Модификаторами называются такие клавиши, как Shift, Ctrl, Caps Lock. Кроме этого, X предусматривает наличие дополнительных модификаторов, которые обозначаются Mod1,…, Mod5. Каждой нажатой клавише-модификатору и кнопке мыши соответствует флаг в поле state.

Коды, передаваемые через поле keycode структуры TXKeyEvent, однозначно идентифицируют клавиши. Их конкретные значения зависят от типа машины и клавиатуры. Эти коды мы будем называть физическими. Чтобы обеспечить переносимость программ, сервер устанавливает соответствие между физическими кодами клавиш, которые могут меняться от компьютера к компьютеру, и целочисленными константами - логическими кодами (символами). Они имеют предопределенные значения, которые приведены в файле /usr/include/X11/keysymdef.h и начинаются с префикса "XK_". Так, букве "a" соответствует символ XK_a, клавише ‹Return› (‹Enter›) - символ XK_Return и т.д.

Для разных алфавитов X поддерживает разные множества логических кодов. Возможные типы алфавитов перечисляются в файле /usr/include/X11/keysym.h.

Одному коду клавиши может соответствовать несколько символов в зависимости от состояния клавиш-модификаторов. Функция

function XKeycodeToKeysym(prDisplay: PDisplay; nKeycode: TKeyCode; nIndex: longint): TKeySym; cdecl; external;

позволяет по коду nKeyCode получить соответствующий ему символ с номером nIndex. Если nIndex равен 0, то полученный символ соответствует просто нажатой клавише. Если nIndex равен 1, то возвращается символ, соответствующий ситуации, когда клавиша нажата одновременно с Shift.

Функция XKeysymToKeycode осуществляет обратное преобразование.

Программа может получить карту соответствия кодов и символов, обратившись к процедуре XGetKeyboardMapping.

Изменяется соответствие физических и логических кодов процедурой XChangeKeyboardMapping. Следующая последовательность операторов ставит клавише ‹F2› в соответствие символ XK_F3.

…

var
 nF2Sym, nF3Sym: TKeysym;
 nF2Keycode: TKeyCode;
 prDisplay: PDisplay;

…

 nF2Sym:= XStringToKeysym ('F2');
 nF3Sym:= XStringToKeysym ('F3');
 nF2Keycode:= XKeysymToKeycode (prDisplay, nF2Sym);
 XChangeKeyboardMapping (prDisplay, nF2Keycode, 1, @nF3Sym, 1);

…

Здесь использована процедура XStringToKeysym, которая по строке "str" возвращает соответствующий символ XK_str.

Когда соответствие кодов меняется, всем работающим в настоящее время клиентам посылается событие MappingNotify.

Клавиши-модификаторы также имеют логические коды. Клавишам Shift сопоставлены символы XK_Shift_L и XK_Shift_R; Caps Lock соответствует XK_CapsLock; Control - XK_Control_L; Mod1 - XK_Meta_L и XK_Meta_R. Символы остальных модификаторов (Mod2 - Mod5) не определены. X содержит набор специальных процедур, которые позволяют получить и установить соответствие код-символ для модификаторов. Эти функции следующие: XGetModifierMapping, XInsertModifiermapEntry, XDeleteModifiermapEntry, XSetModifierMapping.

X не останавливается на задании соответствия код клавиши - символы, а идет дальше. Система позволяет программе сопоставить любой комбинации модификаторов и клавиш (например, ‹Shift+Ctrl+A›) ASCII строку (например, "EXIT"). Для некоторых клавиш соответствующие строки задаются сервером по умолчанию. Так, символу XK_A соответствует строка "A".

Макрос XRebindKeysym берет символ, список модификаторов и сопоставляет им строку.

Процедура XLookupString, наоборот, берет событие о нажатии (отпускании) клавиши и возвращает соответствующие ему символ и строку. Последний ее параметр - указатель на структуру типа XComposeStatus. Дело в том, что некоторые клавиатуры имеют специальную клавишу Compose, которая позволяет печатать символы, которым нет соответствия среди клавиш. Специальная таблица указывает, какой символ должен быть создан, если обычная клавиша нажимается одновременно с Compose. Ссылка на эту информацию и возвращается в структуре XComposeStatus.

Ниже приводится фрагмент программы, которая распознает функциональные клавиши ‹F1›-‹F5›, и при их нажатии печатает соответствующую строку. Программа также сопоставляет комбинации ‹Shift+Control+A› строку "EXIT". Эта комбинация используется для завершения программы.

…

var
 prDisplay: PDisplay;
 nScreenNum: integer;
 prGC: TGC;
 rEvent: TXEvent;
 nWnd: TWindow;
 sKeyStr: array [0…19] of char;
