Крыло самолета имеет кессонную конструкцию и состоит из пяти частей: центроплана, двух средних частей, на которых расположены гондолы двигателей, и главных ног шасси и двух отъемных (консольных частей).
Почти все крыло, за исключением центроплана, представляет собой кессон – бак из восьми отсеков. Размах крыла – 50 м.
На самолетах Ту-142 установили новые, выдвижные по потоку, разрезанные на две части гондолами стоек основных шасси щелевые закрылки с углами отклонения на взлете – 27, на посадке – 35 град.
Каждый элерон состоит из трех частей, снабжен внутренней компенсацией и флетнерами, работающими дополнительно как триммеры и управляемыми с помощью электромеханизмов.
Хвостовое оперение
Силовая установка самолета состоит из четырех турбовинтовых двигателей НК-12МВ конструкции Н. Кузнецова с усиленными валами, новыми винтами разностороннего вращения АВ-60П серии 01 диаметром 5,8 м со скоростью вращения в полете 735 об/мин.
Мощность двигателя составляет 15000 эквивалентных лошадиных сил, вес – 3030 кг.
Запуск двигателей производится с помощью турбостартера ТС-бМ (впоследствии ТС-12М) и электросистемы, включенной в бортовую сеть самолета. Для запуска турбостартера служит электростартер Ст-12П.
Двигатели установлены в мотогондолах, прикрепленных к крылу. Крепление их имеет вид ферм, узлы которых через демпферы присоединены к гондолам.

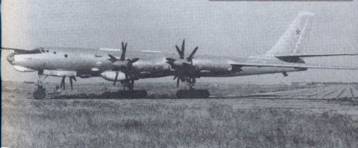

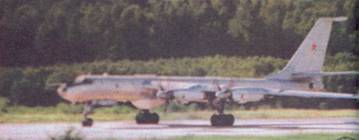

Ту-142М на старте, аэродром авиации КСФ Кипелово

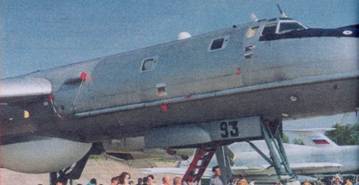

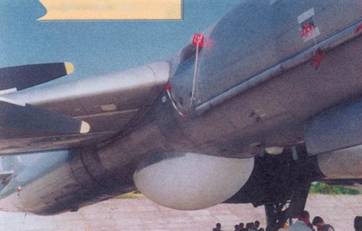

Самолет Ту-142М, нижняя часть фюзеляжа
Топливная система самолета Ту-95РЦ подверглась существенной переработке: мягкие крыльевые баки заменили на восемь кессонных, шесть баков из фюзеляжа демонтировали, оставив два мягких бака в центроплане и один в задней части фюзеляжа. Система состоит из четырех самостоятельных групп, каждая из которых предназначена для своего двигателя. Имеется четыре крана перекрестного питания. Топливо из кессонных баков расходуется в последнюю очередь.
Запас топлива на самолете составляет 84 800 кг. Предусмотрен аварийный слив, на который затрачивается 25-30 мин.
Самолет оборудован телескопическим приемником топлива – штангой, закрепленной консольно на носовой части фюзеляжа. Дополнительное оборудование универсальной системы заправки включает трубопроводы, систему откачки топлива из трубопроводов заправки, систему сжатого воздуха для управления работой приемником топлива и др.
В качестве самолета-заправщика предполагалось использовать самолеты М-4, которых у морской авиации не было. От заправщика имелась возможность принять 41 400 кг топлива, скорость перекачки – 1750 кг/мин. В заправочном шланге создавалось давление 2,2 кг/см^2 . Практически экипажи самолетов Ту-142 систему дозаправки в полете не использовали.
Уборка и выпуск главных ног шасси и хвостовой опоры (на самолетах, где она установлена) осуществляется электромеханически, передней ноги – с помощью гидроподъемника. Аварийный выпуск передней ноги производится сжатым азотом.
Система управления самолетом включает основные и вспомогательные органы. Управление рулями высоты и элеронами двойное, проводка – жесткая, за исключением небольшого участка тросовой проводки управления элеронами в кабине экипажа. Во всех трех каналах установили необратимые однокамерные гидроусилители, которые воспринимают нагрузку от аэродинамических шарнирных моментов, снабжены пружинными загружателями

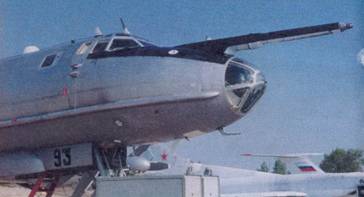

и механизмами триммерного эффекта, с помощью тросовых проводок к системам управления подключены рулевые машины из комплекта автопилота АП-15РЗ.Носовая часть самолета, остекление кабины штурмана, штанга системы заправки топливом

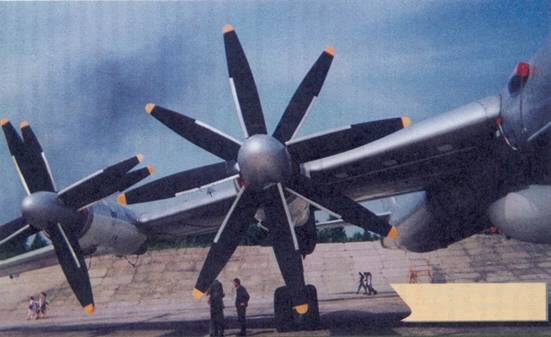

Третья силовая установка самолета с двумя винтами противоположного вращения
Необходимые характеристики устойчивости и управляемости обеспечивает комплекс автоматов КА-142, исполнительные механизмы которого – рулевые агрегаты РАУ-107А (раздвижные тяги) смонтированы в системе управления рулями и элеронами.
Аэронавигационное оборудование самолета включает: цифровую вычислительную машину ЦВМ-263; централь скорости и высоты ЦСВ-1М-1Ж; доплеровский измеритель путевой скорости и утла сноса ДИСС-1; точную курсовую систему ТКС-Пс; звездно-солнечный ориентатор БЦ-63А, пилотажно-навигационную систему «Путь-4И-3»; автопилот АП-15РЗ; самописец МСРП-12Б и другое оборудование. При отработке поисково-прицельной системы на самолетах Ту-142 учтен опыт работы экипажей самолетов Ил-38, а также результаты полунатурного математического моделирования. В частности, не ожидая предложений летного состава, самолет оборудовали автоматическим навигационным прибором АНП-ЗВ.
Оборонительное вооружение самолета состоит из кормовой пушечной установки ДК-12 с прицельной станцией ПС-153К, станции предупреждения об облучении СПО-Ю, станции активных помех СПС-100 «Резеда» (не на всех самолетах).

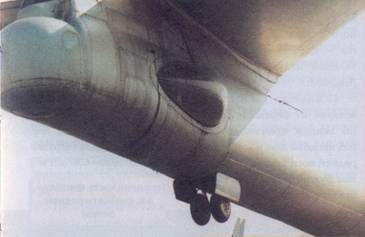

Носовая опора с двузвенником. Справа – гидравлические цилиндры управления механизмом поворота передней ноги шасси
Основные опоры шасси
Для боковой и продольной наводки самолета при бомбометании или сбрасывания средств спасения по визуально видимым целям на самолете установлен коллиматорный прицел НКПБ-7.
Поисково-прицельная система «Беркут-95», установленная на самолете Ту-142, в комплексе с другими бортовыми системами и устройствами обеспечивает полет в заданный район в автоматическом режиме,* поиск ПЛ с помощью буев и слежение за ними в случае обнаружения; выработку данных и прицельное применение средств поражения.
В состав системы, как и на самолете Ил-38, входит бортовая аппаратура и сбрасываемые средства поиска.
Бортовая аппаратура включает РЛС; СПИУ; ЦВМ-263 с блоком связи; панель географических координат; пульт ввода данных и другие устройства. Через ЦВМ система связана с измерителями скорости, высоты, курса полета, гировертикалью, пилотажно-навигационной системой, бомбовооружением самолета. Поскольку характеристики основных датчиков полетных параметров и исполнительных устройств отличались от установленных на Ил-38г для которого они и создавались, произведены существенные доработки ЦВМ по электрическим связям.
