— повернуть ручку после щелчка в обратную сторону до отказа и откинуть ее в горизонтальное положение в углубление на корпусе взрывателя;
— установить под кнопку предохранительную чеку так, чтобы защелка чеки наделась на выступ на откидной ручке, и закрепить чеку проволочной шпилькой (тонкой проволочкой);
— снять мину с места установки и отнести в назначенное место.
Для отыскания мин и перевода их в транспортное положение на каждый ряд мин назначается расчет из двух номеров. 1-й номер отыскивает мины и переводит взрыватели в транспортное положение (заводит часовой механизм поворотом ручки). Для того чтобы 2-й номер мог отличать мины, переведенные в безопасное положение, ручки в обратную сторону не поворачиваются и оставляются в вертикальном (поднятом) состоянии. 2-й номер, двигаясь за 1-м, поворачивает ручку в обратную сторону, опускает ее в горизонтальное положение, устанавливает предохранительные чеки и закрепляет их проволочными шпильками, а затем ставит мину на ребро. Для относки мин, переведенных
При переводе мин в транспортное положение запрещается подносить к мине или убирать от мины какие-либо стальные предметы. Предохранительная чека устанавливается только после перевода взрывателя в безопасное положение.
Снятые мины используются для повторной установки. При необходимости производится замена источников тока.
Мины, установленные с маскировкой, при необходимости разминирования местности уничтожаются тралением электромагнитным тралом.
Запрещается тралить мины ножевым и катковым тралами, так как мины могут взорваться под танком.
Мины могут также уничтожаться последовательно по одной взрывами накладных зарядов весом (массой) не менее 400 г, взрываемых электрическим способом. Заряды укладываются поверх маскировочного слоя или на корпус мины рядом со взрывателем, при этом электродетонатор (в заряде) должен располагаться в сторону «от взрывателя». Допускается для подрыва зарядов применять зажигательные трубки ЗТП с терочным воспламенителем или изготовленные в войсках.
Применение зажигательных трубок ЗТП с механическими воспламенителями, изготовленных из стали, запрещается. Запрещается также снимать маскировочный слой, так как при этом мина может быть сдвинута с места или в маскировочном слое могут быть осколки, движение которых может привести к срабатыванию мины.
Отыскание мин, установленных с маскировкой, при их уничтожении производится миноискателем ИМП. Пользоваться щупом (даже не стальным) для уточнения места установки мины, приведенной в боевое положение, запрещается, так как при этом мина может быть сдвинута с места, что может вызвать ее срабатывание.
Мины ТМ-72, взрыватели МВН-72 без источников питания и источники питания к ним поступают на базы (склады) раздельно, в деревянных ящиках, в которых они хранятся и транспортируются всеми видами транспорта. Количество изделий в ящике, размеры и вес (масса) ящиков приведены в табл. 1.
Таблица 1
| Наименование изделий | Количество в ящике, шт. | Размеры ящиков, мм | Вес (масса) ящиков с изделиями, кг | ||
|---|---|---|---|---|---|
| длина | ширина | высота | |||
| Мины ТМ-72 | 4 | 712 | 330 | 350 | 40 |
| Взрыватели МВН-72 | 24 | 530 | 520 | 426 | 38 |
| Элементы КБУ-1,5 | 480 (20 коробок по 24 шт.) | 424 | 296 | 152 | – |
Укупорка для мин позволяет размещение мин, снаряженных взрывателями.
Взрыватели в ящике (отдельно от мин) герметизированы полиэтиленовым пакетом. В ящик со взрывателями вложены: ключ для ввертывания взрывателей в мины; ключ для отвинчивания и завинчивания пробок гнезд для источников тока и могут быть вложены 25 шт. элементов КБУ-1,5 (пять коробок по 5 шт. в каждой). На каждые 10 ящиков предусмотрена одна шпилька, которая закреплена на передней стенке и применяется для протыкания полиэтиленовых пакетов в случае перевозки взрывателей воздушным транспортом. Пакет протыкается перед загрузкой в самолет. На каждом ящике для этого имеется отверстие в передней стенке.
Укупорка взрывателей МВН-72 показана на рис. 9.
Допускается временное хранение на войсковых и полевых складах и перевозка автомобильным транспортом, в заградителях мин ТМ-72 и серии ТМ-62, снаряженных взрывателями МВН-72, в транспортном положении (с предохранительными чеками, закрепленными шпильками).
Нормы погрузки мин и взрывателей в автомобили приведены в табл. 2.
Парашютное десантирование мин ТМ-72 и серии ТМ-62, снаряженных взрывателями МВН-72, производится в укупорке для мин.
При хранении и транспортировке мин ТМ-72 и взрывателей МВН-72 руководствоваться:
а) Приказом Министра Обороны СССР от 1962 года № 175;
б) Руководством для центральных, окружных (флотских) и войсковых складов инженерных боеприпасов Советской Армии и Военно-Морского Флота (Воениздат, 1964);
в) Инструкцией по контролю качественного состояния инженерных боеприпасов (Воениздат, 1969).
Таблица 2.
| Марка автомобиля | Мины ТМ-72 | Взрыватели МВН-72 | ||
|---|---|---|---|---|
| Количество ящиков, шт. | Всего мин, шт. | Количество ящиков, шт. | Всего взрывателей, шт | |
| ГаЗ-53 | 60 | 240 | 52 | 1248 |
| ГаЗ-66 | 48 | 192 | 33 | 792 |
| ЗиЛ-130 | 66 | 264 | 52 | 1248 |
| ЗиЛ-131 | 81 | 324 | 44 | 956 |
| Урал-375 | 70 | 280 | 52 | 1248 |

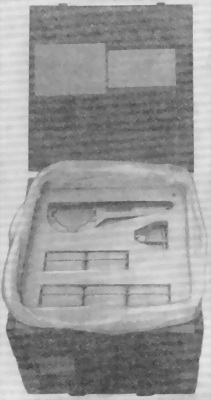

Рис. 9. Укупорка взрывателей МВН-72
ПРИЛОЖЕНИЕ 1
ПРИМЕРНЫЕ НОРМАТИВЫ НА УСТАНОВКУ МИННЫХ ПОЛЕЙ ИЗ МИН ТМ-72 И СЕРИИ ТМ-62 С ВЗРЫВАТЕЛЯМИ МВН-72
Взводом саперов вручную за 1 ч
| Способ установки | Тип мин | |
|---|---|---|
| ТМ-72, шт. | ТМ-62, шт. | |
| По минному шнуру ночью в грунт | 80 | 70 |
| Строевым расчетом днем в грунт | 160 | 150 |
Взводом саперов с автомобилей путем сбрасывания или с помощью лотков и заградителями
| Способ установки | Комплект мин, шт. | Время на установку комплекта, мин* | Протяженность минного поля, м |
|---|---|---|---|
| Мины ТМ-72 | |||
| С автомобилей: | |||
| на поверхность грунта | 200x3 | 25-30 | 1600 |
| с перестановкой в грунт вручную | 200x3 | 150-180 | 1600 |
| Мины серии ТМ-62 | |||
| Заградителями ПМЗ-4: | |||
| в грунт | 200x3 | 45-50 | 1600 |
| на поверхность грунта | 200x3 | 25-30 | 1600 |
| Заградителями ГМЗ-2: | |||
| в грунт (двухрядное поле) | 208x2 | 35-40 | 1140 |
| на поверхность грунта (с разноской вручную) | 208x2 | 40-50 | 1140 |
* Время на установку комплекта определяется временем, необходимым на перевод взрывателей в боевое положение вручную.
ПРИЛОЖЕНИЕ 2
ВЕРОЯТНОСТЬ ПОРАЖЕНИЯ ТАНКОВ НА МИННЫХ ПОЛЯХ ИЗ МИН ТМ-72 И СЕРИИ ТМ-62 С ВЗРЫВАТЕЛЯМИ МВН-72
| Характеристика минных полей | Расход мин, шт. на 1 км | Вероятность поражения | |
|---|---|---|---|
| мины ТМ-72 | мины серии ТМ-62 | ||
| Трехрядное с шагом 8 м | 375 | 0,62 | 0,78 |
| Четырехрядное с шагом 8 м | 500 | 0,68 | 0,85 |
| Четырехрядное с шагом 11 м | 364 | 0,58 | 0,74 |
| Четырехрядное с шагом 12 м | 334 | 0,56 | 0,71 |
| Двухрядное с шагом 5,5 м | 364 | (Не рекомендуется) | 0,82 |
