Так ценой затраты дополнительного топлива при запуске спутника можно увеличить высоту апогея его орбиты и, тем самым, срок его жизни. Понятно, конечно, что необходимость в дополнительном топливе усложняет ракету и увеличивает ее взлетный вес.

Как известно, первый спутник, запущенный в Советском Союзе, имел начальную высоту апогея 947 километров, второй спутник — 1671 километр, а третий спутник — 1880 километров. Следовательно, наряду со все возрастающим весом спутников увеличивалась и высота их над Землей и, соответственно, срок жизни. [44]

44

Миниатюрный американский спутник «Авангард» достиг максимальной высоты около 4000 километров.

Следует отметить, что большая вытянутость эллиптической орбиты, большая высота апогея дает и еще одно преимущество, помимо увеличения срока жизни. Совершая свои путешествия от перигея к апогею и наоборот, спутник пересекает различные слои земной атмосферы. Так, первый советский спутник в своем движении по орбите то входил в ионосферу, то выходил из нее, а второй и третий спутники, помимо этого, выходили практически вовсе за пределы земной атмосферы. Это чрезвычайно важно для некоторых исследований, о которых ниже будет сказано подробнее, в частности для исследований космических лучей.

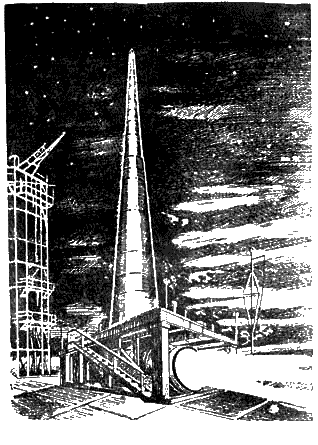

^{На такой пусковой платформе устанавливается ракета «Авангард» перед запуском (по журналу «Миссайлз энд Рокетс», июль, 1958 г.).}

Запуск советских искусственных спутников Земли был осуществлен с помощью составной многоступенчатой ракеты. Первый спутник, имевший шаровидную форму, был помещен в носовой части последней ступени ракеты и закрыт защитным носком-конусом, сбрасываемым в полете. Вторым спутником явилась сама последняя ступень ракеты, причем в этом случае также имелся сбрасываемый носок, защищавший при полете в плотной атмосфере научное оборудование спутника от воздействия давления встречного потока воздуха и перегрева. Таким же защитным носком был снабжен и третий спутник, который, как и первый спутник, при достижении орбиты отделился от последней ступени ракеты, так называемой ракеты-носителя, но, в отличие от него, имел не шаровидную, а конусообразную форму.

Примерное общее представление об устройстве ракет для запуска искусственных спутников Земли можно получить по американской ракете «Авангард», о которой были опубликованы подробные сведения. Одним из характерных отличий этой ракеты является отсутствие у нее стабилизаторов, что делает ракету похожей на простой карандаш или, еще лучше, на винтовочный патрон с пулей. Вместо стабилизаторов и рулей ракета управляется в полете путем изменения направления реактивной тяги двигателя, для чего весь двигатель должен поворачиваться на некоторый угол — до 4–5° от оси ракеты. Такая шарнирная подвеска двигателя для целей управления была в свое время предложена Циолковским и в 1931 году практически осуществлена в Советском Союзе. В ряде случаев она оказывается более выгодной по сравнению с обычными рулями, но обладает и некоторыми недостатками. В частности, отклонение двигателя от оси ракеты может быть лишь небольшим, так как иначе сильно усложняется подвод топлива к двигателю. Но из-за этого при запуске ракеты, когда она движется еще с малыми скоростями и потому неустойчива, управление ракетой может оказаться неудовлетворительным. Считается, что первые одна — две секунды после взлета могут оказаться роковыми для ракеты, если на нее подействует сильный порыв ветра.

Для запуска ракета устанавливается на специальной пусковой платформе высотой примерно 3,5 метра. В платформе имеется канал диаметром 2,5 метра для того, чтобы отвести газы, вытекающие из двигателя первой ступени ракеты при запуске. Так как газы имеют очень высокую температуру, то канал охлаждается водой. Для всех работ по монтажу ракеты и подготовке ее к запуску стенд имеет специальную высокую башню, которая перед запуском отводится в сторону по рельсовому пути.

Как же был осуществлен запуск советских искусственных спутников?

Конечно, во всех случаях, при запуске любых искусственных спутников, без ракет не обойтись. Но принципиально возможно несколько облегчить ракетам их задачу. Так, например, первоначальный подъем ракеты на некоторую высоту можно осуществить с помощью аэростата или самолета, а конечное, последнее, ускорение спутника на орбите — путем взрыва специального заряда на ракете. Подобные проекты предлагались. Однако все они рассчитаны на запуск небольших, скорее — миниатюрных спутников. Для спутников большого размера такие методы, вероятно, не годятся, их запуск с начала до конца должен осуществляться ракетами.

Полет ракеты для доставки спутника на его орбиту во многом похож на полет обычных высотных или дальних ракет, описанных выше, в главе 6. Но полет на орбиту — не только полет на гораздо большую высоту и с гораздо большей скоростью, — он имеет и одно принципиальное отличие. Если обычные ракеты разгоняются двигателем лишь при взлете, один-единственный раз, а весь остальной полет совершают с выключенным двигателем, то запустить спутник таким образом невозможно. Чтобы создать искусственный спутник Земли, двигатель его ракеты должен работать обязательно дважды — один раз при взлете с Земли, другой — уже на орбите спутника, чтобы разогнать его до нужной орбитальной скорости.

^{Траектория полета орбитальной ракеты.}

При запуске советских искусственных спутников ракета стартовала вертикально, так же, как стартуют и высотные ракеты. На некоторой высоте ось ракеты стала отклоняться от вертикали под действием органов ее управления, работавших по определенной, заранее заданной программе. Ракета стала лететь под углом к горизонту, в общем направлении на северо-восток, причем двигатель ракеты разогнал ее до скорости, необходимой для достижения нужной орбитальной высоты. Вслед за тем ракета продолжала полет уже с неработающим двигателем; за счет накопленной при разгоне скорости она по-прежнему набирала высоту. Траекторией такого безмоторного полета, своеобразного «дрейфа» в мировом пространстве, был эллипс. Наконец на высоте в несколько сот километров ракета стала лететь почти горизонтально, параллельно земной поверхности, достигнув высоты заданной орбиты спутника. Вот теперь снова понадобилась помощь двигателя ракеты, чтобы разогнать ее до нужной орбитальной скорости; как уже указывалось выше, эта скорость несколько превышала круговую на данной высоте, она равнялась примерно 8 километрам в секунду.

К моменту, когда ракета, точнее — последняя ее ступень, достигла заданной высоты и скорости полета, все топливо на ней было выработано и двигатель снова прекратил работу, теперь уже навсегда, вслед за чем был сброшен защитный конус (носок) ракеты. При запуске второго спутника, которым служила последняя ступень ракеты, этим дело и ограничилось. Когда же запускался первый спутник, то после сбрасывания защитного конуса шаровидный спутник, находившийся в передней части ракеты, был вытолкнут из нее специальным устройством с небольшой скоростью. Примерно так же обстояло дело и при запуске третьего спутника, как это показано на рисунке.

Так как все перечисленные заключительные операции производились в то время, когда последняя ступень ракеты уже летела по орбите с нужной орбитальной скоростью, то Земля сразу получала по нескольку «спутников». В их числе были собственно спутник, ракета-носитель (при запуске первого и третьего спутников) и части защитного конуса. Однако дальнейшая судьба этих «спутников» оказалась различной.

Ракета, с помощью которой были запущены спутники, состояла, как указывалось выше, из нескольких ступеней. Они по очереди отделялись и падали на Землю по мере того, как на каждой ступени вырабатывалось все топливо.

В качестве примера, иллюстрирующего полет такой составной ракеты, можно привести опубликованные расчетные данные запуска трехступенчатой ракеты «Авангард», о которой выше уже упоминалось.

Первая ступень ракеты за 114 секунд работы жидкостного ракетного двигателя, развивающего тягу более 12 тонн, поднимает всю ракету на высоту 58 километров и сообщает ей скорость 1680 метров в секунду. Затем первая ступень (длина ее 13,5 метра при общей длине всей ракеты примерно 22 метра) отделяется и падает на Землю на расстоянии примерно 450 километров от места старта. В момент отделения запускается жидкостный ракетный двигатель второй ступени, имеющей длину примерно 9,5 метра и диаметр 81 сантиметр. Двигатель второй ступени увеличивает высоту полета ракеты до 210 километров и скорость до 4900 метров в секунду.
