Поскольку за Bell Aircraft Corporation утвердилась репутация новаторской фирмы, не путающейся различных технических новинок, выбор ВМФ США был предсказуем. Белл принял предложение моряков и приступил к строительству двух прототипов ХР-63N. Машины представляли собой гибрид фюзеляжа Р-63А-9 с новыми крыльями, в которых использовались элементы крыльев Р-63Е-1. Крылья у первой машины, получившей обозначение L-39-1, были заклинены под углом 0 при угле передней кромки в 35. Вооружение на самолет не устанавливали. Первоначально машину оборудовали четырехлопастным винтом, однако из-за проблем с центром тяжести, винт вскоре заменили на трехлопастный. Программа испытаний предполагала определить характеристики самолета на низких скоростях (до 322 км/ч), и, в первую очередь, выяснить скорость сваливания. Целью испытаний было установить способность самолетов со стреловидными крыльями садиться на палубу авианосцев. L-39-1 оснащался подфюзеляжным стабилизатором. Однако уже первые полеты показали необходимость изменить конструкцию второго прототипа. Самолет оказался слишком рыскучим. Поэтому прототип L-39-2 получил стабилизатор большей площади и удлиненный на 1,22 м фюзеляж. Одновременно, самолет получил крылья без центроплана. Поскольку самолеты планировалось эксплуатировать лишь на небольших скоростях, у них убиралось лишь переднее шасси. В передней кромке крыльев были установлены предкрылки. Машины летали как с предкрылками, так и без них. Одновременно выяснялась оптимальная протяженность предкрылков. Выяснилось, что если предкрылки занимают всю длину крыла, самолет становиться трудным в управлении и внезапно сваливался в штопор без всяких признаков надвигающейся опасности. Аналогично вел себя самолет
Затем L-39-1 отправили в лабораторию NACA в Лэнгли, a L-39-2 остался у Белла, где его использовали в программе Х-2, использовавшей крылья похожей стреловидности.

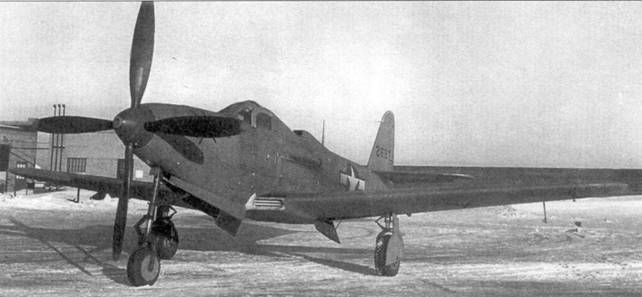

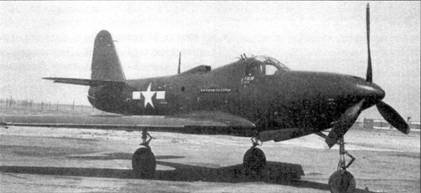

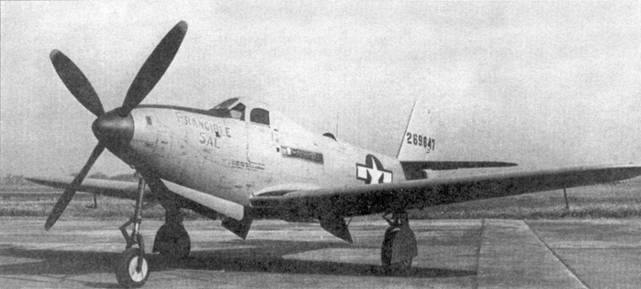

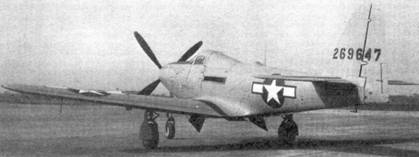

Два снимка Р-63, переоборудованного в летающую цель RP-63A-11 (42- 69647 «Frangible Sal»). Обратите внимание на внутренние щитки главного шасси, отсутствующие у боевых машин, а также уменьшенный воздухозаборник карбюратора.

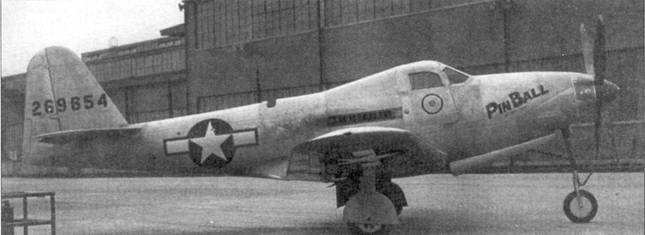

RP-63A-II «Pinball». Видно отверстие без характерного воздухозаборника карбюратора.
Характеристика «Кингкобры»
Как и «Аэрокобра», Р-63 имел репутацию самолета с отличным обзором из кабины при рулежке на земле.
Управление самолетом на земле осуществлялось как с помощью руля направления, так и тормозов колес главного шасси. Сама рулежка требовала от пилота некоторых усилий, поскольку тормоза были слабыми и быстро перегревались. Двигатель же, работая на малых оборотах, вибрировал, поэтому пилоту оставалось или терпеть тряску или увеличивать обороты, что грозило быстрым перегревом мотора. Крутящий момент винта отклонял машину влево, поэтому самолет начинал разбег у самой правой кромки ВПП. Скорость отрыва находилась в диапазоне между 145 и 161 км/ч. Обычно при взлете не использовали закрылков. Наибольшая скороподъемность наблюдалась при скорости 266 км/ч. В сравнительных испытаниях самолет Р-63А-8 оказался самым скороподъемным из всех американских истребителей, состоявших на вооружении в 1944 году. Высоту 9150 м (30000 футов) самолет набирал менее чем за 10 минут, на 4 минуты опережая ближайшего конкурента P-51D. Не имела себе равных и эффективность элеронов. Самолет мог вращаться вдоль продольной оси с угловой скоростью 100 град/с, что было на 18 град/с лучше, чем у следовавшего за ним P-40F. Также «Кинг-кобра» превосходила все остальные американские истребители в максимальной скорости горизонтального полета на высотах 3700–4000 м. С другой стороны, скорость пикирования не входила в список достоинств Р-63. По этому параметру Р-63 превосходил только Р-38 «Лайтнинг», уступая как P-47D-20, так и Р-51В-5. Однако при переходе из пике в горку Р-63 уступал только «Мустангу». У первых модификаций «Кингкобры» имелись проблемы с рыскучестью и балансировкой элеронов. Эти недостатки удалось исправить, оснастив машину подфюзеляжным стабилизатором и триммером на левом элероне. Эффективность триммеров оценивалась высоко. NACA рекомендовало увеличить высоту киля, однако рекомендацию выполнили лишь у P-63F-1. Одновременно изменили форму и конструкцию горизонтального оперения, благодаря чему повысилась его эффективность.

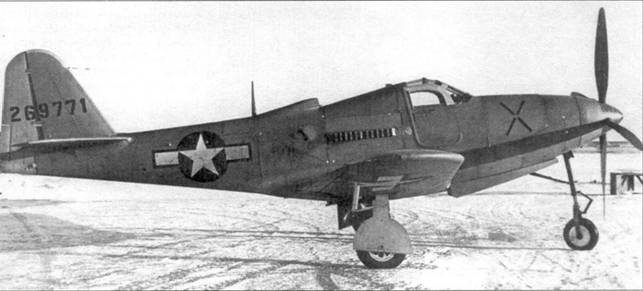

Два снимка RР-63 А-11 «Pinball» (42-69771). Обратите внимание на закрытые жалкий воздухозаборник у основания крыла.

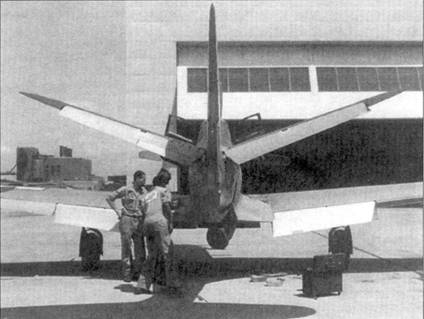

Экспериментальный Р-63 А-1 с V-образным хвостовым оперением. За штурвалом сидит летчик-испытатель Челмерз «Слик» Гудлин.
Маневренность самолета также оценивалась высоко, хотя, надо признать, многие пилоты так и не смогли привыкнуть к возможностям «Кингкобры». В литературе сообщается, что опытные пилоты могли творить на самолете чудеса. Например, в мемуарах Айвена Хикмена «Operation Pinball» рассказывается, что Р-63 превосходил Р-51 в скороподъемности и маневренности на высоте 4600 м. Кроме того, Хикмен сообщает, что Р-63 имел меньший радиус разворота, чем стандартный учебный самолет USAAF АТ-6 «Texan». В учебных боях Р-63 садился на хвост Р-51 после трех виражей, а для того, чтобы сесть на хвост Р-47, хватало и двух. Ограничения по фигурам высшего пилотажа были теми же, что и у «Аэрокобры». Запрещалось вводить самолет в штопор, как простой, так и плоский, лететь вниз кабиной долее 10 секунд и совершать бочку на больших скоростях. Кроме того, запрещалось совершать фигуры высшего пилотажа с подвесными баками. Самолет достаточно трудно было ввести в штопор. Когда скорость самолета снижалась до опасных значений 132–154 км/ч, пилот начинал чувствовать усиливающуюся дрожь хвостового оперения. Если самолет все же сваливался в штопор, его можно было вывести из него. От пилота требовалось совершить четкую последовательность действий с рулями. Следовало стабилизировать работу двигателя, отклонить руль направления в сторону вращения самолета и потянуть штурвал на себя, оставив элероны в нейтральном положении. После этого следовало энергичным движением переложить руль направления на другой борт, повернуть элероны в сторону противоположную вращению и подать штурвал от себя. После того, как у Р-63С под фюзеляжем появился дополнительный стабилизатор, самолет стал еще легче выходить из штопора.

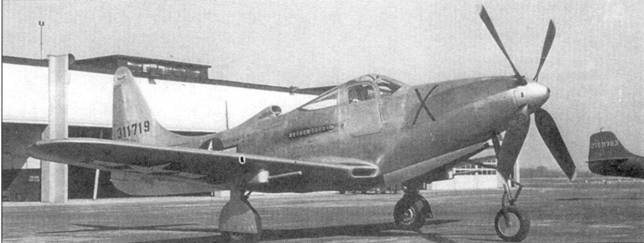

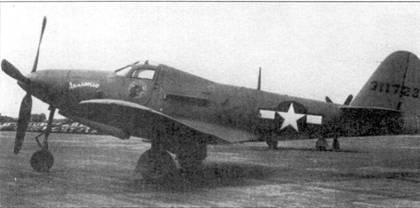

Первый RP-63C.-1 (43-11723).

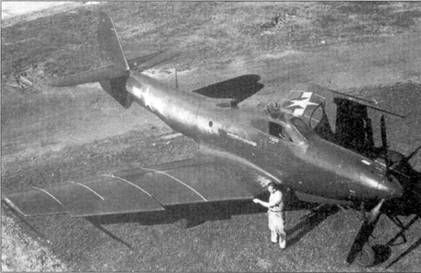

Один из двух Р-63А, оснащенных по заказу ВМФ США стреловидными крыльями. На снимке машина видна с предкрылками, занимающими почти всю длину крыла. Это ранний вариант, еще без дополнительного стабилизатора под фюзеляжем. На фонаре кабины установлен киноаппарат для съемки распределения воздушных потоков на крыле.
< image l:href="#" />L-39-1 с подфюзеляжным стабилизатором второго типа. Самолет испытывался в NАСА на аэродроме Лэнглифилд. Видны предкрылки, занимающие 40 % размаха крыла.
Определенные проблемы с аэродинамикой создавали подвешенные под крыльями 12,7-мм пулеметы. Хотя в USAAF настаивали на размещении пулеметов в крыльях, для многих пилотов их необходимость была неочевидной.
Р-63 уверенно садился. Запрещалось только сажать самолет на три точки. С использованием тормозов пробег составлял 490 м. Многие пилоты жаловались на поведение самолета при заходе на второй круг.
Оценка кабины была противоречивой. Хотя машина оборудовалась всеми необходимыми приборами и органами управления, критике подвергался малый размер машины и обзор, ограниченный противокапотажной дугой.
Несомненно, «Кингкобра» заметно превосходила по характеристикам Р-39. Теоретически, самолет мог бы стать лучшим американским истребителем, если бы не минимальный радиус действия. Этот недостаток не удавалось исправить даже за счет подвесных топливных баков. Поэтому самолет экспортировался в Советский Союз, где от фронтовых истребителей не требовалось большой дальности полета.
К моменту окончания выпуска в 1945 году было выпущено 3303 экземпляра Р-63 всех модификаций. 2421 машину отправили в Советский Союз, из них 21 машина была потеряна при перегоне через Сибирь. Другими
покупателями «Кингкобр» были Франция, Великобритания и Гондурас.| Тип | Число | Особенности |
| ХР-63 | 2 | Прототипы, двигатель V-1710-47 с двухступенчатым механическим наддувом. 37-мм пушка и два 12,7-мм пулемета в фюзеляже |
| ХР-63А | 1 | Двигатель «-93», два дополнительных 12,7-мм пулемета в крыльях |
| Р-63А-1 | 50 | Пушка М-4 калибра 37 мм с боекомплектом 30 выстрелов, винт большего диаметра, хвостовое оперение большей площади, пилон внешней подвески Р-63 А-5 20 Усилено бронирование, новая радиостанция |
| Р-63А-6 | 130 | Под крыльями узлы для подвески баков или бомб, уменьшенная площадь хвостового оперения |
| Р-63А-7 | 150 | По-новому установлены фюзеляжные 12,7-мм пулеметы, хвостовое оперение измененной конструкции (форма и площадь) |
| Р-63А-8 | 200 | Двигатель оснащен системой впрыска воды, установлен фотопулемет, боекомплект к пулеметам в крыльях 200 выстрелов на ствол, усиленное бронирование Р-63А-9 445 Новый раскрой бронирования кабины, пушка М-10 с боекомплектом 58 выстрелов |
| Р-63А-10 | 730 | Прицел N-9, тройные направляющие для ракет под крыльями |
| ТР-63А-10 | 0 | Нереализованная попытка переделать А-10 в двухместный вариант |
| RР-63А-11 | 5 | Пилотируемый самолет-цель на базе А-9, нет вооружения, двигатели без системы впрыска воды, дополнительное бронирование |
| RP-63A-12 | 95 | Как А-11 на базе А-10 |
| Р-63А-20 | (1) | Новое радио-и электрооборудование |
| ХР-63В | 0 | Нереализованная попытка установить на самолет двигатель Merlin V-1650-5 |
| Р-63С-1 | 215 | Двигатель V-1710-117, меньший размах крыльев, удлиненный фюзеляж, подфюзеляжный стабилизатор |
| RP-63C-2 | 200 | Пилотированный самолет-цель, двигатель «-117», без дополнительного стабилизатора, усиленное бронирование Р-63С-5 1012 Как С-1, три узла подвески |
| P-63D-1 | 1 | Кабина с каплевидным фонарем, двигатель «-109», больший размах крыла и длина фюзеляжа, больший запас топлива, пушка 37 или 20 мм |
| Р-63Е-1 | 13 | Серийный вариант D-1, традиционная кабина, заказ на серию в 1561 машину анулирован |
| Р-63Е-5 | 0 | Нереализованный контракт на поставку 1674 машин для СССР, каплевидная кабина, новое оперение, другой капот двигателя, усиленная хвостовая часть P-63F-1 2 Как Е-1, двигатель «-133», увеличенный киль, подфюзеляжный стабилизатор |
| RP-63G-1 | 32 | Как RP-63C-2, двигатель «-135», пилотированный самолет-цель, усиленное бронирование |
| ХР-63Н | 0 | Нереализованная модификация с двигателем «turbo compound» |
| L-39 | (2) | Два самолета со стреловидными крыльями |
| XP-63N | – | Неофициальное название самолетов L-39 |

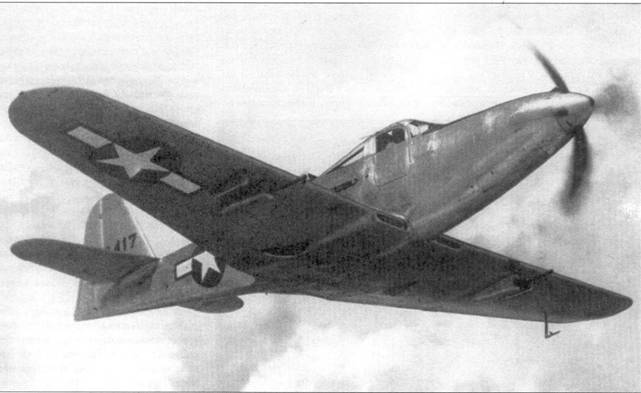

Р-63А-9 (42-69417), вид снизу. Обратите внимание на отсутствие внутренних щитков главного шасси — характерной черта всех серийных «Кингкобр».
Окраска и обозначения Р-39, Р-63 и XFL-1
Прототип «Аэрокобры» не имел камуфляжа. Самолет был цвета натурального алюминия. Окрашенными были только киль и часть капота перед кабиной пилота, что должно избавить пилота от солнечных бликов. Дополнительно самолет нес знаки государственной принадлежности на верхних и нижних поверхностях крыльев. В соответствии с правилами, принятыми в USAAF в 1939 году, на руле направления имелись бело-красные горизонтальные полосы (Insignia White и Insignia Red #45), а также темно-синяя вертикальная полоса (Insignia Blue #47). Знаки государственной принадлежности представляли собой темно-синие круги с вписанными в них белыми звездами. Внутри звезды вписывался красный круг. Всего самолет нес четыре таких знака: по одному на верхней и нижней поверхности обоих крыльев. На нижней поверхности крыльев имелась надпись U.S. ARMY серого цвета (известны случаи, когда надпись делалась темно-синей или фиолетовой краской). Поверхность фюзеляжа от винта до кабины покрывалась матовой черной краской.
YP-39 во время пробного полета, 1940 год. Самолет не окрашен, только перед кабиной находится черная противобликовая полоса. На руле направления видны белокрасные горизонтальные полосы, а также темно-синяя вертикальная полоса.
Единственный прототип XFL–I, окрашенный по схеме, принятой для морских самолетов. Фюзеляж цвета дюраля, верхняя поверхность крыльев покрыта желтой краской.
Один из первых P-39D-2 (41-38416). Типичный камуфляж USSAF — Olve Drab/Neutral Grey. Серийный номер желтого цвета. Самолет служил для подготовки пилотов на территории США.
Серийные экземпляры окрашивались в соответствии с требованиями USAAF. Верхние поверхности самолета покрывались краской Dark Olive Drab (№ 41). На нижних плоскостях инструкция предусматривала использование лака Neutral Grey (№ 43). Эта схема продержалась почти весь период серийного выпуска «Аэрокобры». Исключение составляли машины, которые предназначались на экспорт в Великобританию. Позднее эти машины использовались как в США, так и в СССР. Следует иметь в виду, что из-за невысокого качества красок и лаков, они очень быстро выцветали и отшелушивались. Особенно быстро выцветала краска Dark Olive Drab, недолговечность которой вызывала резкие нарекания. Поэтому часто встречались самолеты с подновленной окраской. Во время испытаний в 1940 году самолет приходилось перекрашивать каждые два месяца. У самолетов, эксплуатируемых в более благоприятных условиях, краска держалась дольше. Тактические номера на самолетах Р-39С и D, предназначенных для USAAF, были черного (Black #44) или желтого (Identification Yellow #48) цвета. На дверцах кабины пилота часто помещались эмблемы дивизионов (Pursuit Squadron) или групп (Pursuit Group). Во время последних крупных учений в мирное время (1941 год) на территории штатов Северная и Южная Каролина, Р-39 получили знаки быстрой идентификации в виде одноцветных кругов. Круги были белого или красного цвета и наносились на бортах фюзеляжа, а также на нижней поверхности левого крыла и на верхней поверхности крыла правого.
