Р-51 «Mustang» Часть 1
Шрифт:
Первоначально предполагалось использовать профиль NACA-23. Но тут NACA представил совершенно новое семейство профилей, и решение изменили. Новый профиль имел высоту около 20 % и был слишком большим для маленького истребителя. Поэтому Эду Хорки, аэродинамику из North American, отвечавшему за проектирование крыльев, пришлось профиль изменить. В итоге прототип получил профиль толщиной 16 % у фюзеляжа и 11 % у конца крыла. Поскольку профиль был совсем новый, были собраны две модели, оснащенные крыльями со стандартным профилем NACA 23000 и с ламинарным профилем 45-100. Обдув обеих моделей, сначала в Калифорнийском технологическом институте в Пасадене, а затем в Университете штата Вашингтон в Сиэтле, показали неоспоримое превосходство ламинарного крыла. Другой задачей аэродинамических исследований было определить оптимальное положение радиатора двигателя. Размещение радиатора под двигателем или крыльями приводило к нежелательным завихрениям воздушных потоков. Шмюд предложил сместить радиатор как можно дальше назад,

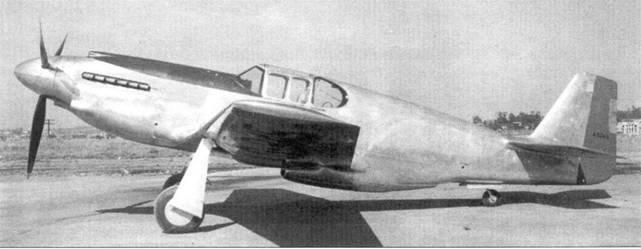

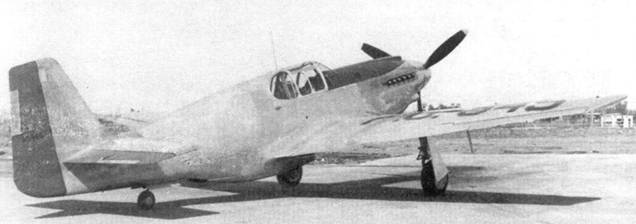

Два снимка первого серийного «Мустанга» NA-73, получившего английский номер AG345. Номер нестандартно нанесен на руль направления, а также сверху правого крыла и снизу левого. У самолета укороченный воздухозаборник карбюратора. Перед кабиной черная противобликовая полоса, которая исчезла после нанесения камуфляжа по образцу RAF.

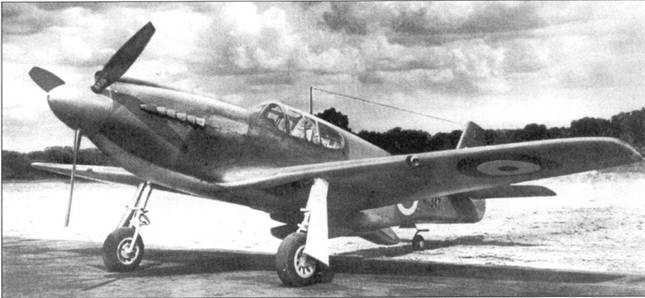

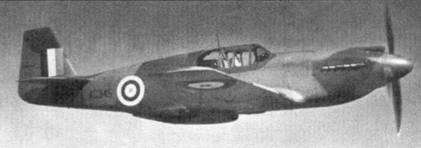

Первый серийный мустанг AG345 уже в английском камуфляже. За штурвалом самолета сидит Боб Чилтон. Самолет использовался для испытаний. Воздухозаборник у самолета уже удлинили.
Второй серийный «Мустанг» стал первым самолетом, переданным англичанам. Обратите внимание на короткий воздухозаборник.
Самолет должен был получить неплохое вооружение: четыре 12,7-мм пулемета Browning MG 53-2, расположенных под двигателем и у основания крыльев, а также четыре 7,62-мм пулемета Browning MG 40, установленных попарно в крыльях. Англичане требовали, чтобы боекомплект к пулеметам составил 932 и 814 выстрелов для внутренних и внешних 7,62-мм пулеметов, а также 300 выстрелов для 12,7-мм пулеметов.
На самолет планировалось установить двигатель Allison V-1710-39(F3R) мощностью 1150 л.с./846 кВт на высоте 3600 метров. Винт трехлопастный фирмы Curtiss с электрическим приводом регулятора шага, диаметр винта 3,20 м. Двигатель был на 30 фунтов (13,6 кг) легче и имел на 10 % меньшее сечение, чем мотор, устанавливавшийся на Р-40. Топливная система состояла из самогерметизирующихся баков общей емкостью 341 л, расположенных в центроплане.
Один из первых серийных «Мустангов» — третий по счету, AG347. У самолета удлиненный воздухозаборник, установленный уже при сборке.
Боб Чилтон (в кабине) и Луи Уэйт (на крыле).

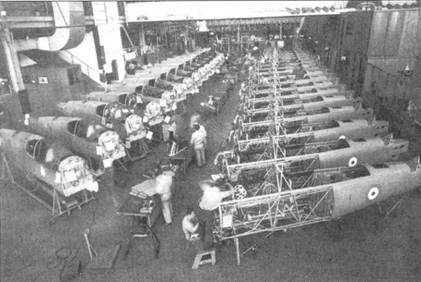

Сборочная линия «Мустангов» (слева). Справа виден ряд учебных самолетов Harvard, аналогов Texan АТ-6, предназначенных для Великобритании.
Самолет имел цельнометаллическую конструкцию, лишь рули направления и высоты были обтянуты тканью. Прототип получил бортовой номер NX 19998.
Первую рулежку по аэродрому прототип совершил 15 октября. Поднял же самолет в воздух 26 октября 1940 года известный летчик-испытатель Вэнс Брис — «вольный стрелок», не связывающий себя сколько-нибудь долговременными контрактами ни с одной из фирм. Самолет взлетел с аэродрома Майнсфилд в Инглвуде. Первый полет продолжался пять, а второй — десять минут. Брис еще шесть раз летал на прототипе 31 октября, 4, 8, 11 и 13 ноября, всего проведя в воздухе три часа двадцать минут.
Дальнейшие испытания проводил летчик-испытатель Пол Балфор. 20 ноября NA-73X во время испытаний на максимальную скорость заглох двигатель. Машина получила сильные повреждения. Однако в целом результаты были удовлетворительные, а англичане заказали 300 таких истребителей еще до первого полета. 24 сентября 1940 года

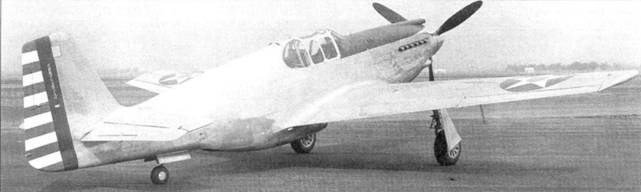

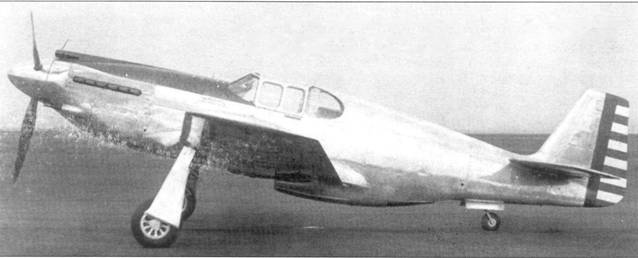

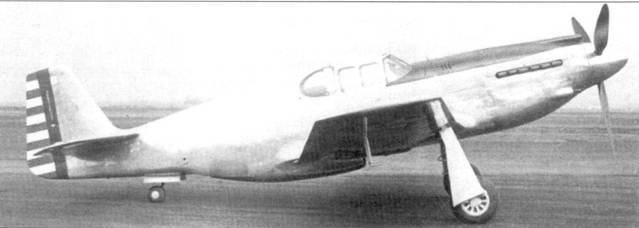

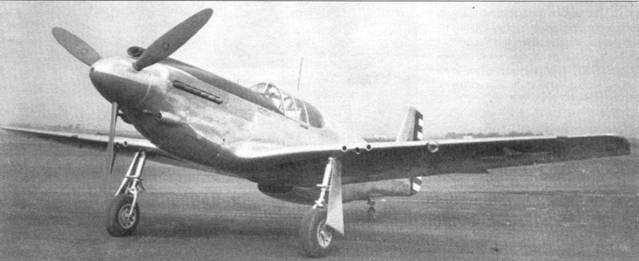

самолету присвоили заводское обозначение NA-83. Разбитый прототип решили было не восстанавливать и собрать второй прототип, чтобы продолжить испытания.Четыре снимка машины, переданной USAAF как ХР-51. Передали две машины: четвертую и десятую из английской серии. Самолеты имели регистрационные номер 41-038 и 41-039.
9 декабря 1940 года английская закупочная комиссия (British Purchasing Commision — ВРС) дала самолету название «Mustang I». Результаты испытаний подтвердили расчетные характеристики самолета. Самолет был очень легок в управлении, особенно на высотах 3000…4600 метров. При этом «Мустанг» развивал максимальную скорость на 40 км/ч больше, чем Р-40.
Тем временем к истребителю начали проявлять интерес в USAAF. 20 сентября 1940 года американцы заказали два самолета ХР-51 «Apache», которые передали для испытаний на базу Райт-Паттерсон в штате Огайо. Это были самолеты с номерами 73-3101 (41–38) и 73-3107 (41–39).
Прототип NA-73X (NX 19998) все же удалось восстановить, и 13 января 1941 года Вэнс Брис продолжил полеты на этой машине. В феврале дальнейшие испытания проводил главный летчик-испытатель фирмы North American Луи Уэйт, целью испытаний была проверка прочности шасси. Кроме того, с 16 марта 1941 года семь раз на самолете поднимался в воздух армейский летчик, капитан М.Дж. Ли.
Испытания потихоньку перешли в ведение USAAF. С 4 апреля на самолете летал инженер Роберт К. Чилтон. Чилтон должен был удостовериться в том, что конструкция самолета отвечает предъявляемым техническим требованиям контракта. Последние пробные полеты провели 15 июля 1941 года. Всего прототип 45 раз поднимался в воздух, налетав в общей сложности 40 часов.

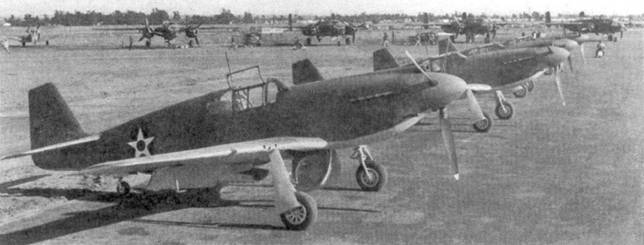

Ряд «Мустангов Мк I» в английском камуфляже, но с американскими опознавательными знаками. У машины на переднем плане распахнут воздухозаборник радиатора. На заднем плане видны средние бомбардировщики В-25 «Mitchell».

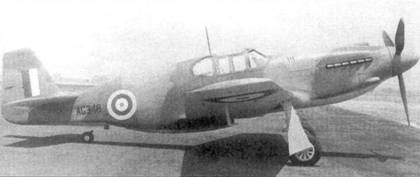

Следующий, четвертый серийный AG 348 уже в английском камуфляже. Укороченный воздухозаборник.

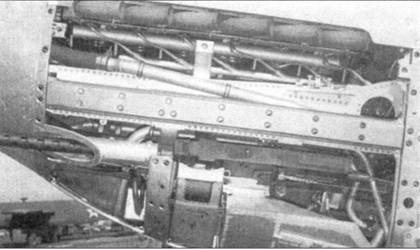

Двигатель Allison V-1710, установленный на втором ХР-51. Виден 12,7-мм пулемет и расположенный рядом магазин на 200 патронов. Рядом видна деталь магазина пулемета на другом борту. Так как магазины не удалось разместить рядом, пулеметы пришлось сместить друг относительно друга.
Первый выпущенный для англичан серийный «Мустанг» (AG 345? 73-3098) облетал 23 апреля 1945 года Луи Уэйт. 1 мая англичане приняли машину. Первоначально самолет не имел камуфляжа, потом его выкрасили в соответствии с правилами RAF. В период с 1 по 23 мая Чилтон 17 раз поднимался на самолете в воздух, желая убедиться в надежности системы охлаждения и устойчивости работы карбюратора. По результатам испытаний воздухозаборник сдвинули вперед и вверх, к самому коку винта. В отличие от прототипа, у серийных машин фонарь стеклили бронестеклом толщиной 1,5 дюйма (38,1 мм). В соответствии со спецификацией самолет оснащался самогерметизирующимися топливными баками, имел стальную противопожарную переборку толщиной 0,25 дюйма (6,35 мм) за двигателем и выгнутый воздухозаборник радиатора, сделанный из стального листа той же толщины. Бронезащита кабины состояла из бронеспинки пилотского кресла толщиной 5/16 дюйма (7,94 мм) и бронированного изголовья кресла толщиной 7/16 дюйма (11,11 мм).
Несмотря на то, что самолет пошел в серию, многие детали изготавливались вручную, или использовались детали, оставшиеся после выпуска учебных самолетов АТ-6.
Облет второго серийного самолета (AG 346, 73-3099) Чилтон закончил 1 августа 1941 года. Все было готово для развертывания крупносерийного производства. Приемкой со стороны англичан заведовал командир эскадрильи (позднее командир крыла) Майкл Н. Кроссли, ас-истребитель, летавший во время «битвы за Англию» на «Харрикейне» и сбивший девять немецких самолетов. Вторая серийная машина стала первым «Мустангом», отправленным англичанам. Самолет разобрали, уложили в контейнер и погрузили на судно, которое через Панамский канал и Атлантику шло в Англию.
