Р-51 «Мустанг»

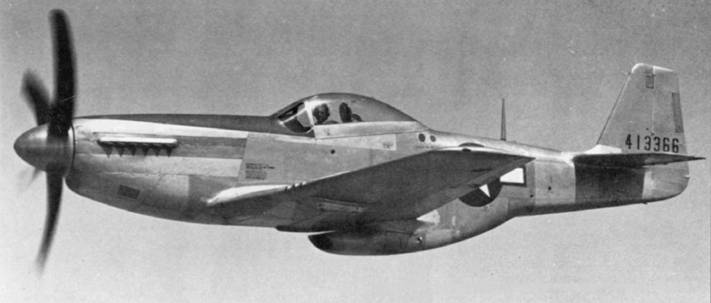

Отличная фотография прекрасного истребителя – P-51D-5.

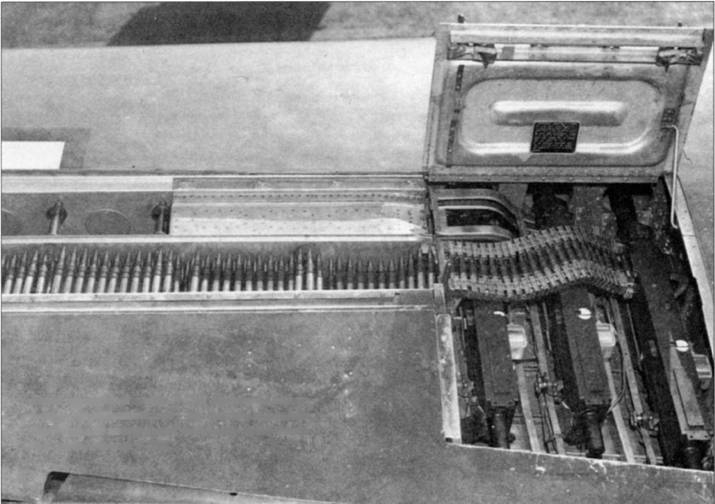

Левый оружейный отсек P-51D. Пулеметы теперь установлены вертикально – это позволило решить проблемы с их заклиниваем, постоянно преследовавшие модификацию Р-51В.

P-51D и К / «Мустанг» IV

Именно Р-51D общепринято считать «классическим» вариантом «Мустанга», хотя некоторые более поздние модификации имели меньший вес и более высокую скорость. Но он действительно является одним из лучших истребителей, разработанных во время Второй Мировой войны. Все доработки, проводившиеся на модификации Р-51В в процессе производства, были включены в конструкцию P-51D. Он был оснащён мотором Паккард V-1650-7, таким же так и Р- 51В и С позднего выпуска. Уменьшение передаточного отношения турбонагнетателя позволило улучшить лётные характеристики на малых высотах. Максимальная мощность двигателя на чрезвычайном боевом режиме составляла 1750 л.с. при 3000 оборотах в минуту. Две особенности отличали P-51D от машин ранних модификаций. Во- первых, вместо четырех 12,7-мм пулемётов установили шесть, которые все размещались в крыле. Пулемёты развернули вокруг продольной оси так, что патронная лента теперь поступала в них без перегибов, что позволяло практически избавиться от заклинивания оружия, доставлявшего много неприятностей на ранних моделях. Боезапас увеличили для всех пулемётов и теперь он составлял 400 выстрелов для пары внутренних пулемётов и 250 выстрелов на ствол для четырёх остальных. Усилили конструкцию подкрыльевых пилонов, чтобы самолёт мог нести 416-л или 624-л подвесные топливные баки или 453-кг бомбы. Позднее Р-5D получил возможность нести под крылом 120-мм неуправляемые ракеты.

Третьим главным отличием стала установка каплевидного фонаря. Фонарь, ставившийся на P-51D, появился в результате разработок плексигласовых блистеров большого размера для бомбардировщиков. Таких, как «Летающая крепость» В-17. Также изменили конструкцию ветрового козырька. С установкой нового фонаря ликвидировали гаргрот за кабиной. Несколько позже на F-51D стали устанавливать небольшой форкиль для увеличения площади вертикального оперения, что позволило решить некоторые проблемы с устойчивостью, характерные для машин предыдущих модификаций. В некоторых подразделениях форкиль устанавливался в полевых условиях и на старые Р-51В и С.

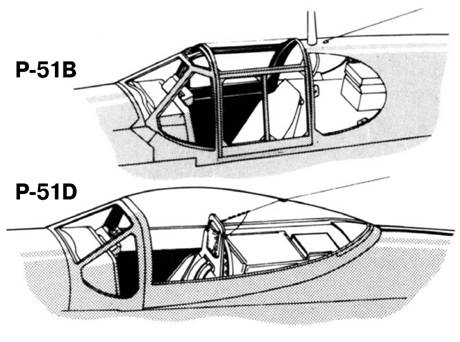

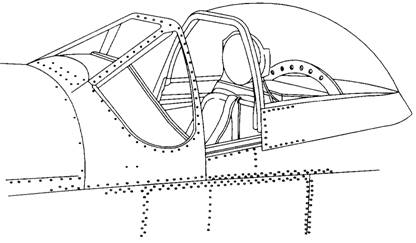

Фонарь кабины

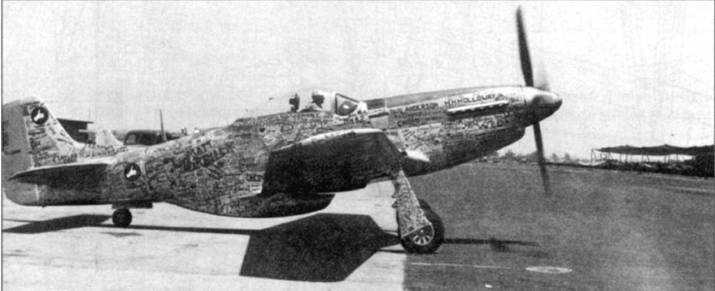

Пилот Норт Америкэн Джо Бартон рулит на 10000-ом «Мустанге», на котором расписались все рабочие, по заводскому аэродрому. Обратите внимание на эмблему с изображением поднятого вверх большого пальца.

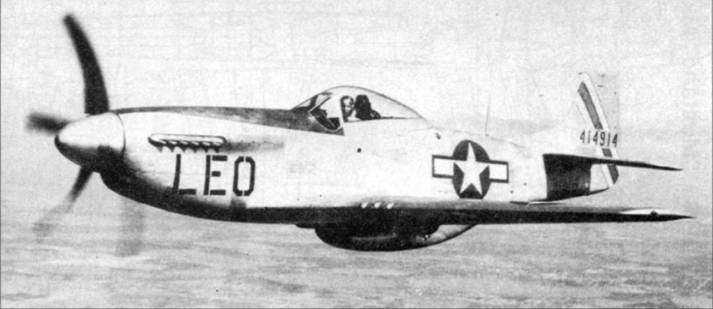

«Leo» принадлежал базировавшемуся в США учебному подразделению. Красные и белые полосы на киле имели черную окантовку и были продублированы на нижней поверхности крыла, как и серийный номер.

А-36А "Apache"

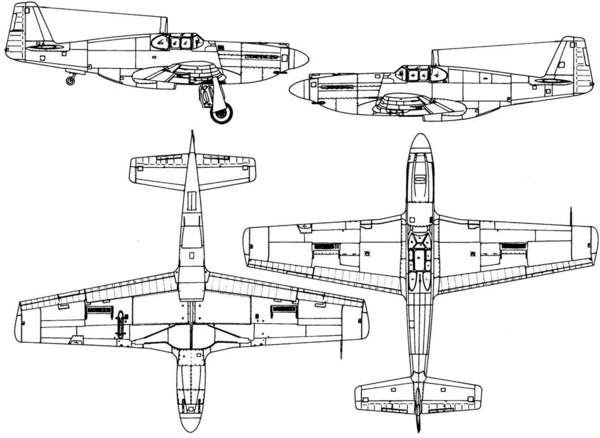

Р-51А/"Mustang" Мк II

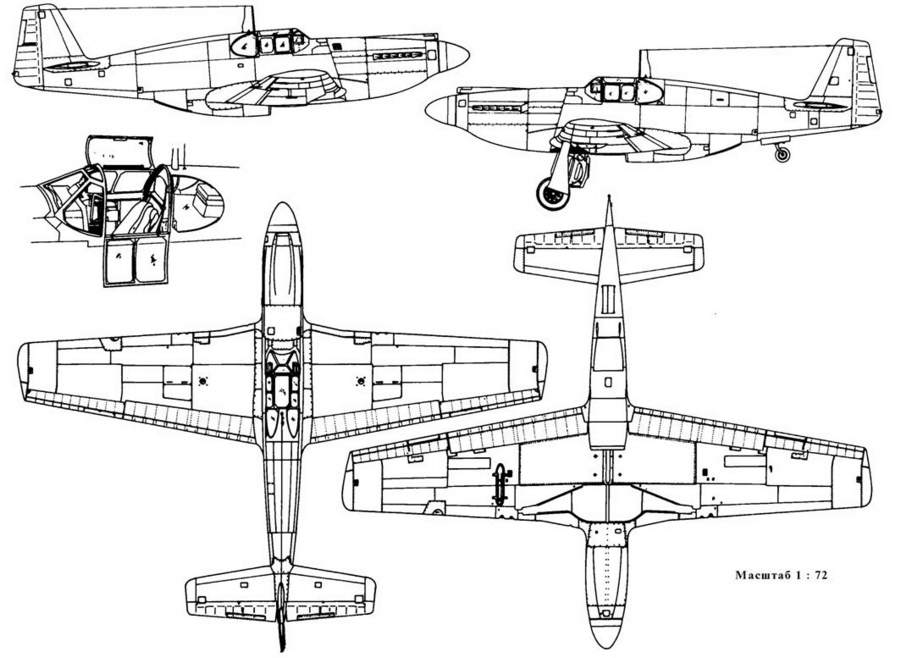

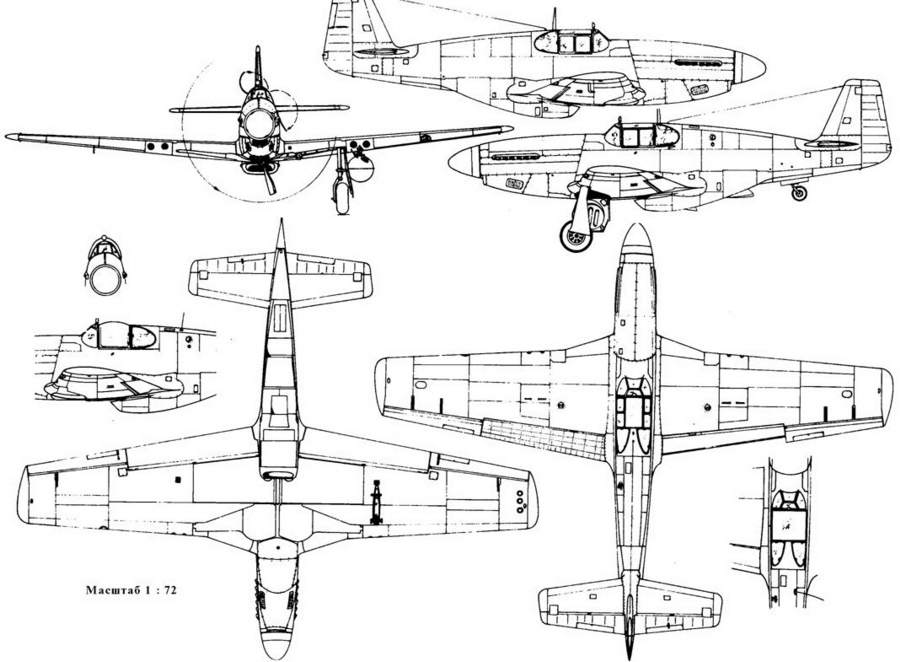

Р-51 В/С "Mustang"

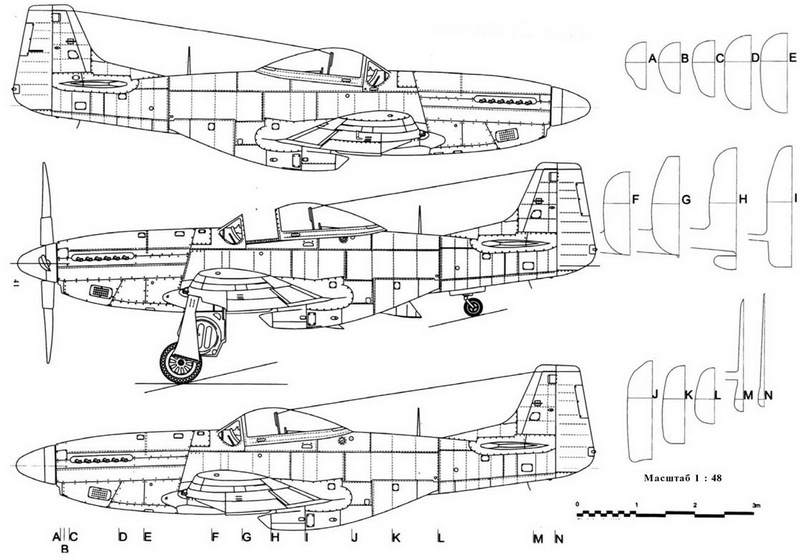

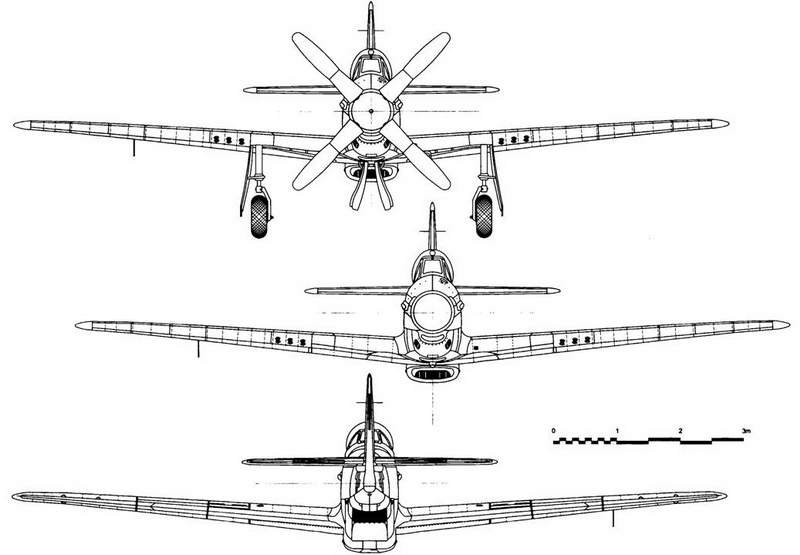

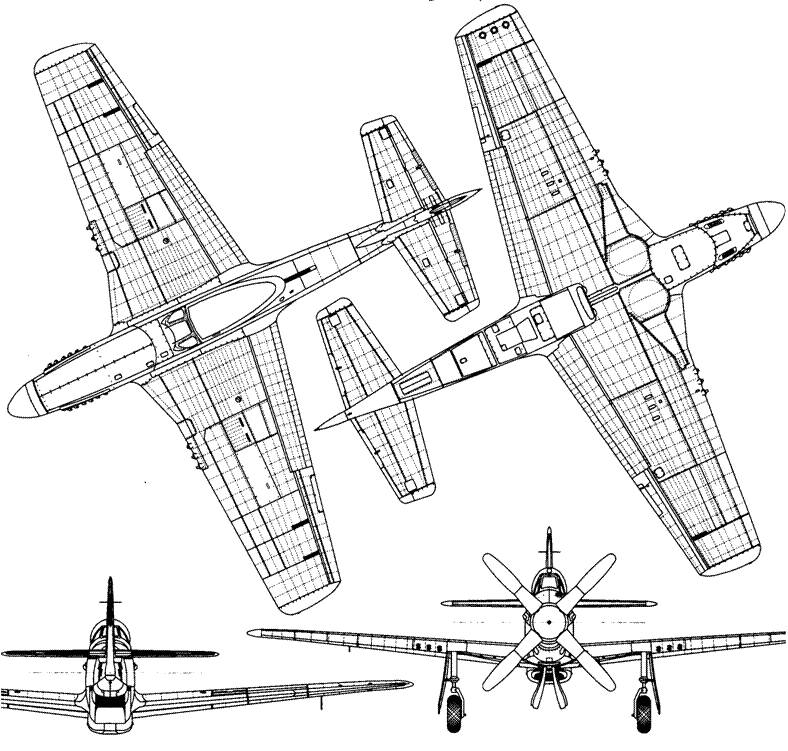

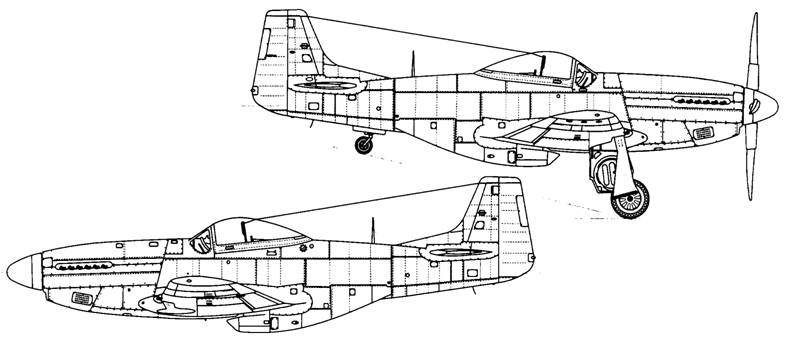

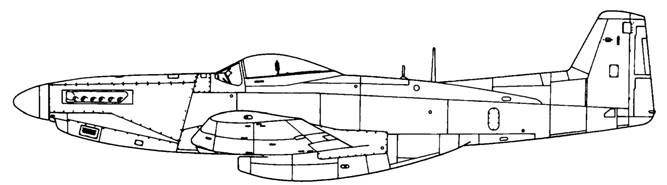

P-51 D-15-NA Mustang IV

P-51 D-15-NA Mustang IV

P-51 D-15-NA Mustang IV

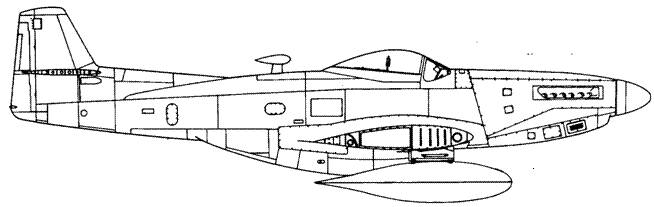

с подвесными топливными баками

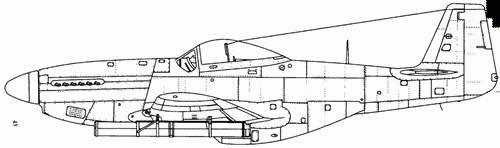

с ракетами М10

с ракетами HVAR

фоторазведывательный вариант F-5D

кабина тренировочного TF-51D

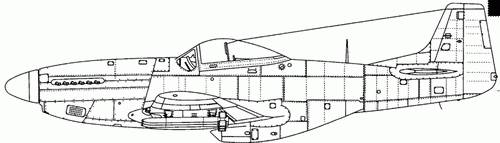

P-51 D-15-NA Mustang IV

P-51 D-15-NA Mustang IV

Прицел N-9

Прицел К-14А

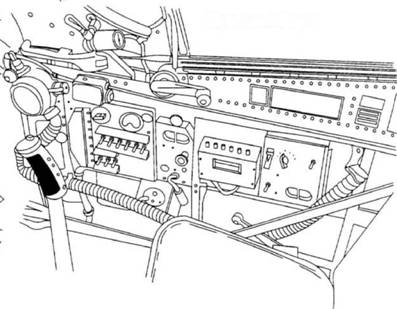

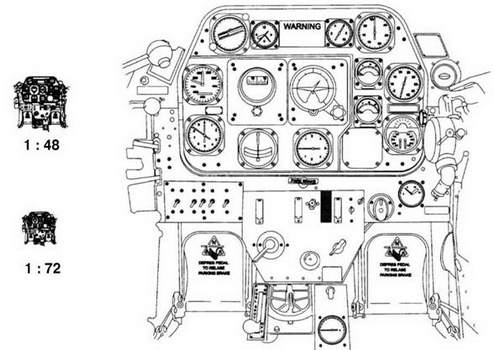

Кабина пилота

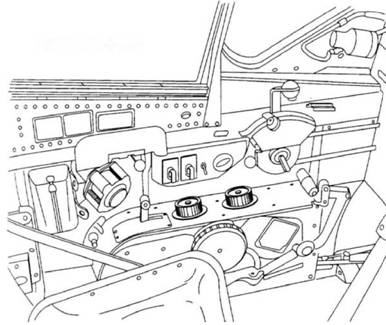

Левый борт

Правый борт

зеркала заднего вида

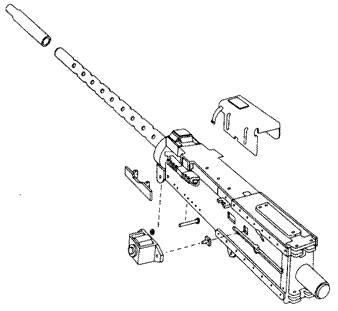

12,7-мм пулемет Браунинг М2

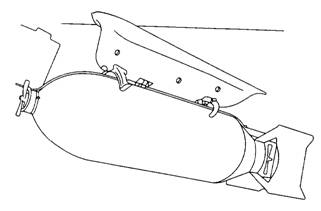

227 кг бомба

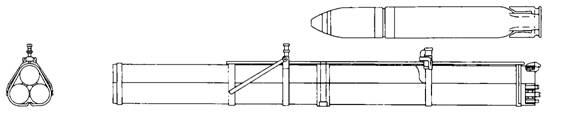

трубчатые напрявляющие неуправляемых ракет М10

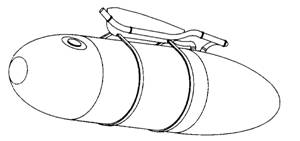

"Бумажный" топливный бак

металлический топливный бак

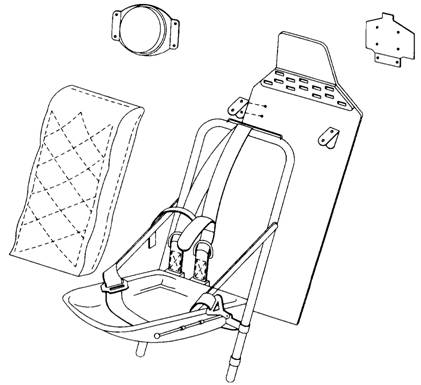

кресло пилота

XP-82

P-82B Twin Mustang

F-82C Twin Mustang

F-82D Twin Mustang

F-82E Twin Mustang

F-82F/G Twin Mustang

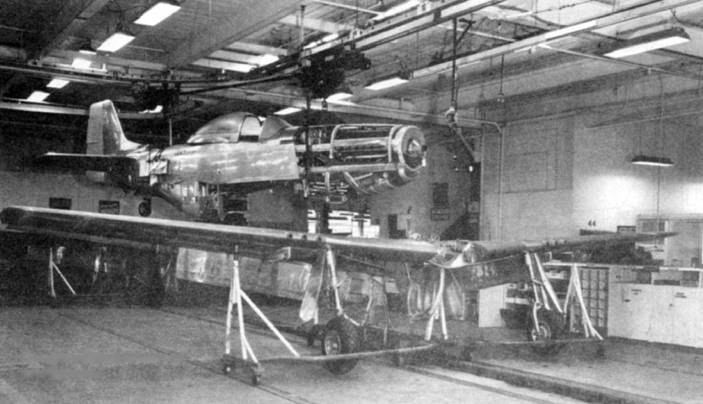

Самолет собирался просто – как конструктор.

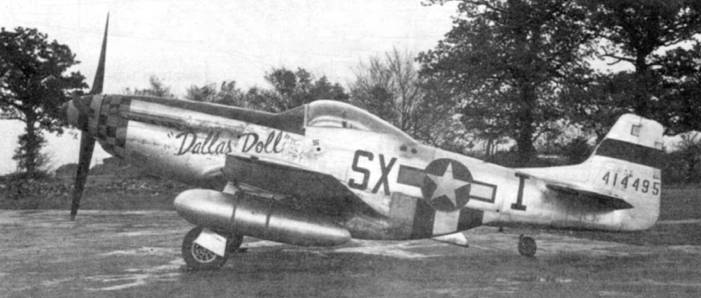

«Dallas Doll» us 353-й FG в Рэйдоне. Обратите внимание на 416-л подвесные топливные баки и сильно потертые опознавательные знаки и «полосы вторжения».

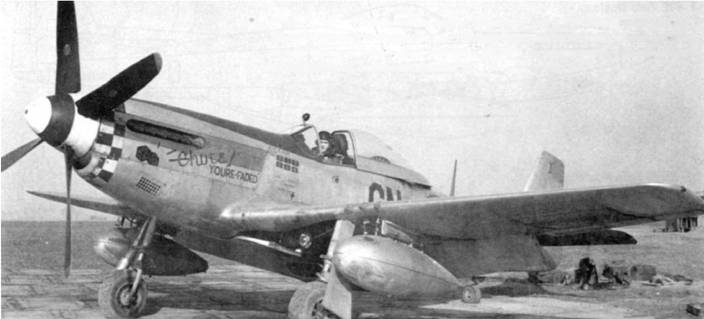

«Chute! You're Faded», как и другие самолеты 339-й FG, имел красно-белые шашечки на носу и полосы на коке винта. Внутренняя створка шасси только начала «вываливаться» из-за падения давления в гидросистеме, начинавшегося вскоре после остановки двигателя.

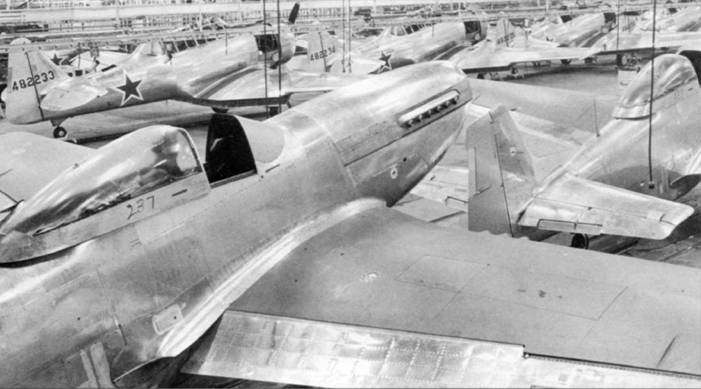

Сборочная линия в Далласе. Панели крыла покрыты грунтом, на который затем наносилась алюминиевая краска – так окрашивались все P-51D. На заднем плане учебные Т-6, предназначавшиеся для СССР.
