Значительно ускоряют процесс шабрения усовершенствованные шаберы (фасонные, вставные, дисковые, цельные и др.), представленные на рис. 35.

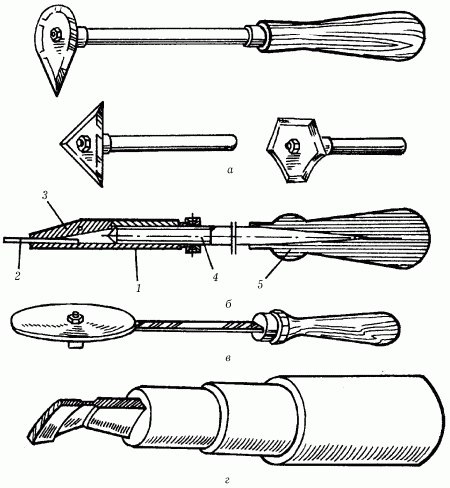

Рис. 35. Усовершенствованные шаберы: а – фасонные; б – вставной: 1 – корпус шабера; 2 – сменная режущая пластинка; 3 – зажимной кулачок; 4 – винт; 5 – рукоятка; в – дисковый; г – с радиусной заточкой.

Фасонные шаберы (рис. 35, а) выполняются в виде набора стальных пластин различной конфигурации, закрепляемых на державке. Очертания пластин соответствуют форме фасонной поверхности, для шабрения которой они предназначены (пазы, канавки, желобки и т. д.).

На рис. 35, б показан вставной универсальный шабер, позволяющий выполнять работы по шабрению сменными режущими пластинами. Корпус шабера имеет ось, на которой может поворачиваться зажимной кулачок. При вращении винта насаженной на него рукояткой кулачок, стремясь повернуться, другим своим концом надежно зажимает режущую пластинку из быстрорежущей стали или твердого сплава.

Для ускорения ручного шабрения больших плоскостей можно применять дисковый шабер (рис. 35, в). Режущей частью этого шабера являются специально изготовленный термообработанный диск или изношенная фреза диаметром 50–60 мм и толщиной 3–4 мм.

Заточенный на круглошлифовальном станке режущий диск закрепляется болтом на державке инструмента. По мере затупления режущей грани диск можно перезакрепить и продолжать работу его новым острым участком, что значительно экономит время на заточку.

Шабер с радиусной заточкой (рис. 35, г) обеспечивает плавное и более легкое врезание инструмента в тело детали.

Цельные шаберы изготавливаются из инструментальной стали (Р18, ШХ15), а державка – из более дешевой углеродистой. Для шабрения белого чугуна и других твердых металлов могут применяться пластинки из твердых сплавов.

Шабрение – трудоемкий процесс, поэтому можно использовать при наличии возможности механизированные шаберы, ускоряющие процесс в 20–25 раз (рис. 36).

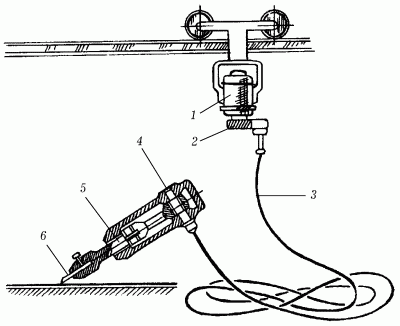

Рис. 36. Механизированный электрический шабер: 1 – электромотор; 2 – редуктор; 3 – гибкий вал; 4 – кривошип; 5 —шатун; 6 – шабер.

От электромотора через редуктор и гибкий вал получает вращение кривошип, сообщающий возвратно-поступательное движение шатуну и прикрепленному к нему шаберу.

Притирка металлических поверхностей

Опиливания, зачистки и шабрения поверхностей зачастую бывает недостаточно, чтобы достигнуть достаточно плотного прилегания деталей друг к другу. Поэтому в процессе сборки механизмов слесари прибегают к притирке (доводке) поверхностей с использованием абразивных порошков и паст. В процессе притирки деталям сообщается наиболее точный размер за счет снятия очень малого припуска (около 0,05 мм). Притиркой можно достичь такого плотного прилегания поверхностей, что соединение будет гидронепроницаемым.

Сразу стоит оговориться, что далее речь пойдет о ручной притирке, ибо вряд ли домашняя мастерская может быть оснащена специальными механическими притирочными станками.

Притирку можно производить двумя способами: одной деталью о другую (так притирают в основном криволинейные прилегающие друг к другу поверхности – клапаны, пробки и пр.) или деталью о притир (так доводят фланцы, крышки и пр.). В качестве притиров используются плиты, бруски или другие детали, сделанные из более мягкого материала, чем сами притираемые элементы (например, для притирки стальных деталей используются чугунные притиры, для притирки деталей из цветных металлов – стеклянные притиры).

Притирка, подобно шабрению, осуществляется в два этапа: предварительная притирка (предназначенные для этого притиры имеют на своей поверхности канавки, куда собирается металлическая стружка) и окончательная – доводка (она производится притирами с гладкой поверхностью).

В качестве притирочных порошков используются: корундовый, карборундовый, наждачный порошки, окись железа, алюминия, хрома, толченое стекло.

Зернистость абразивных порошков – от М40 до М7.

В качестве смазки применяются олеиновая кислота, машинное масло, керосин, скипидар, техническое сало. При доводке вместо абразивных порошков используются пасты, в частности паста ГОИ.

Нанесение притирочных порошков на притиры (или на поверхности деталей, если притирка осуществляется одной деталью о другую) называется шаржированием и осуществляется двумя способами: во-первых, абразивный порошок можно вдавить в притир стальным закаленным валиком, после чего лишний порошок удалить, а поверхность притира смазать; во-вторых, притир можно смазать и уже поверх смазки насыпать абразивный порошок и вдавить его валиком. Притирочная паста наносится на поверхность притира тонким слоем без вдавливания. Перед шаржированием поверхность притира предварительно промывают керосином и начисто протирают.

По плоскому притиру с легким нажимом прокатывают стальной закаленный валик (рис. 37, в). Если шаржируется круглый притир, то притирочную массу наносят на две стальные закаленные плиты и притир прокатывают между ними (рис. 37, г). После шаржирования, когда абразивные зерна вдавлены в поверхность притира, избыточную притирочную массу убирают.

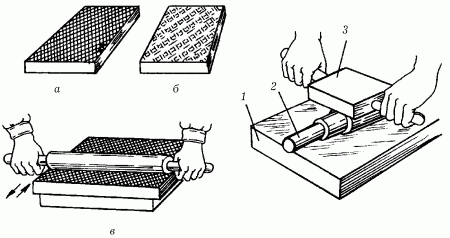

Рис. 37. Притиры и шаржирование притиров: а – плоский притир с канавками; б – плоский притир без канавок; в – шаржирование плоского притира; г – шаржирование круглого притира: 1 – нижняя стальная закаленная плита; 2 – притир; 3 – верхняя стальная закаленная плита.

Притирка плоских поверхностей происходит следующим образом: деталь обрабатываемой стороной накладывают на подготовленную плоскость притира (или другой притираемой детали) и производят 20–30 сложных кругообразных движений с сильным нажимом.

Внимание! Траектория движений должна быть действительно сложной (даже можно сказать – хаотичной), чтобы они не накладывались друг на друга. Скорость движений должна быть приблизительно 20 м/мин (рис. 38).

Рис. 38. Притирка плоских поверхностей: а – предварительная; б – окончательная.

Затем отработанную притирочную массу убирают с поверхности притира и детали и наносят новый слой (зернистость используемого порошка на этот раз должна быть меньше). Таким образом чередуют притирочные движения с заменой притирочного слоя до получения соответствующего вида изделия (при последних подходах абразивный порошок заменяют пастой: сначала грубой, затем средней и в последнюю очередь тонкой. Окончательную притирку (доводку) осуществляют без нанесения пасты, а лишь со смазыванием притира смесью керосина и машинного масла.
