Подбойки (рис. 139) состоят из верхника и нижника и применяются для выделки углублений, канавок, желобков и т. п., а также для облегчения протяжки металла при ручной ковке. Их рабочая поверхность может быть разной формы.

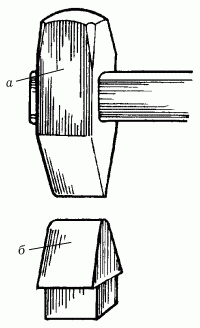

Рис. 139. Подбойки: а – верхник; б – нижник.
Раскатка (рис. 140) – подкладной инструмент, напоминающий молоток с выпуклым (полукруглым) бойком и плоским задком.

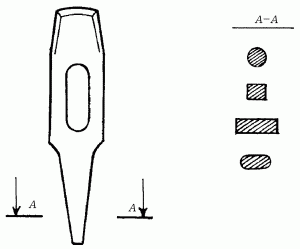

Рис. 140.
С ее помощью ускоряется вытяжка металла в длину.
Их используют для выглаживания поверхности изделия, удаления следов от кувалды. Рабочая поверхность гладилок хорошо отшлифована, края немного приподняты, чтобы грани не пропечатывались на поковке. Гладилки тоже парные инструменты, но можно работать и одной верхней частью. Форма инструментов может быть полукруглой, тогда выглаживать поверхность лучше на роге.
Гвоздильня (рис. 141) – металлическая доска толщиной около 2,5 см и размером обычно 30 х 4 см, в которой сделаны конические отверстия разных размеров.

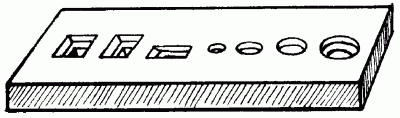

Рис. 141. Гвоздильня.
С помощью гвоздильни можно делать (высаживать) головки болтов и заклепок, шляпки гвоздей и т. п. Гвоздильня предназначена для изменения формы конца стержня. Обычно ее используют для получения утолщенных шляпок гвоздей, заклепок или болтов.
В нее вставляют меньший по размерам стержень и серией ударов деформируют выступающую часть так, чтобы она заполнила собой все пространство формы. Ее стенки имеют небольшой уклон для облегчения снятия гвоздильни с заготовки.
Многорядные гвоздильни представляют собой плиту с различными по форме отверстиями, которую устанавливают на плоской поверхности наковальни. Ударами в нее вбивают металл, а затем переворачивают и выбивают готовые детали.
Для ковки однотипных изделий будут нужны различные формы, оправки и т. д. Кузнечная форма – это массивная стальная плита толщиной 10–15 см с отверстиями и желобами (ручьями) различной формы. Раскаленную заготовку необходимо наложить на нужное отверстие или ручей, под ударами молота она примет соответствующую форму.
При изгибе различных кривых (завитков, меандров и т. п.) из прутков и полос используют стальную плиту с рядами просверленных отверстий. Плотно вставив в подобранные по шаблону отверстия стальные штыри, можно легко выгнуть вокруг них или между ними необходимую кривую. Особенно полезно это приспособление в тех случаях, когда необходимо сделать несколько одинаковых деталей для решетки, ограды и т. д.
Вспомогательные инструменты и приспособления ускоряют и облегчают работу.
Важнейшим вспомогательным инструментом являются кузнечные клещи. С их помощью поковки вынимаются из жара, удерживаются в ходе ковки, поворачиваются в нужное положение и т. д. Клещи бывают продольными, поперечными, с прямоугольными, квадратными, круглыми губками и т. п. (рис. 142).

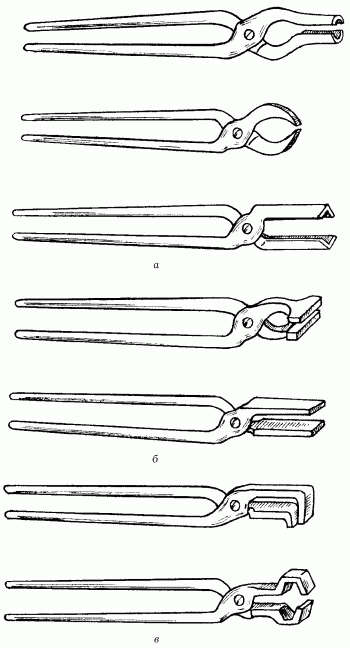

Рис. 142.
Клещи: а – для круглого металла; б – для квадратного сечения; в – для полосового металла.Рис. 142 (продолжение). Клещи: г – для уголка; д – для широкой полосы; е – для заклепок.
Рукояти клещей должны пружинить и легко удерживаться одной рукой. Для более надежного зажима поковки в клещах можно насадить на ручки кольцо – шпандырь. Если ширина захвата слишком велика, можно воспользоваться открытым (разомкнутым) кольцом (рис. 143).
Рис. 143. Клещи с круглым и скобообразным шпандырем.
Для изгиба и закручивания некоторых изделий применяют специальные вилки с длинными рукоятками, позволяющие захватить заготовку для изгиба и приложить к ней большое усилие, не нанося ударов молотом.
В кузнице обязательно надо иметь одни или несколько тисков. Самые большие – слесарные – располагаются на отдельном верстаке. Их губки должны быть снабжены специальными насадками, смягчающими давление на горячий металл.
Часто в тиски зажимают не сами заготовки, а подкладки или различные специальные приспособления, которые нельзя закрепить на наковальне. Для этого надо иметь специальные съемные тиски, закрепляющиеся на хвосте с помощью надежного винтового механизма.
Хорошо иметь под рукой несколько струбцин разных размеров, особенно если мастер работает в кузнице один.
Для кузнечных работ используются как универсальные, так и специальные измерительные инструменты. Остановимся подробнее на специальных.
Усадочная линейка используется для определения усадки детали при нагревании или остывании. Ее шкала имеет цену деления от 0,01 до 0,015 и позволяет измерять усадку на глаз, без помощи специальных формул.
Кузнечные кронциркули делают многоразмерными, что позволяет снимать несколько размеров поковки. Это позволяет контролировать размеры детали в ходе всего процесса ковки.
Шаблоны изготовляет сам кузнец для той детали, которую он обрабатывает. На них наносятся размеры поковки и припуск на механическую обработку.
Материалы
Для ковки в условиях небольшой кузницы можно использовать довольно большое число различных металлов и сплавов. Большинство изделий выполняется из стали всевозможных марок.
Как говорилось ранее, для ручной ковки наиболее пригодна так называемая поделочная сталь. Она наиболее ковкая и пластичная, легко поддается химической обработке.
В этой главе различные сорта стали рассматриваются с точки зрения тех свойств, которые используются в кузнечном деле. Это прежде всего пластичность и ковкость.
Сталь и другие металлы состоят из кристаллов вещества, или зерен, которые в процессе перехода из жидкого состояния в твердое хаотически образуются одновременно во многих точках.
