Л. — Ты абсолютно прав. Сопротивление R пропорционально длине проводника L. Оно также зависит от его поперечного сечения S. Не догадываешься ли ты, каково это отношение?

Н. — Несомненно, чем больше сечение проводника, тем легче проходят через него электроны. Следовательно, R должно быть обратно пропорционально S.

Л. — Верно. А теперь, если мы обозначим удельное сопротивление греческой буквой  (ро), сможешь ли ты составить формулу, позволяющую вычислить сопротивление проводника, имеющего длину L и сечение S?

Н. — Это не сложно. Достаточно умножить удельное сопротивление на длину и разделить на сечение:

При этом размеры должны быть выражены в сантиметрах.

Л. — Очень хорошо, Незнайкнн. Применяя эту формулу, ты рассчитаешь, что медный провод с сечением 1 мм² при длине, равной протяженности земного экватора, составляющей 40 000 км, имеет сопротивление больше 600 000 Ом. Однако это составляет всего лишь 60 Ом км и только 0,06 Ом·м.

Н. — Если куском такого провода длиной в 1 м мы соединим оба полюса нашего цинково-медного элемента напряжением 1,5 В, то сила тока по закону Ома будет равна:

Л. — Это чрезвычайно большая величина для такого источника тока, как наш элемент. В таком случае говорят, что источник практически замкнут накоротко. Такое короткое замыкание может разрушить элемент.

Н. — Глубоко огорчен, дорогой Любознайкин. Я чувствую, что сопротивление моего мозга резко упало из-за обилия новых сведений, которые ты мне сообщил. Поэтому во избежание короткого замыкания в моей черепной коробке я предлагаю тебе отложить продолжение беседы до нашей следующей встречи.

Комментарий профессора Радиоля

ЦЕПИ ПОСТОЯННОГО ТОКА

В этом кратком монологе дядюшка Любознайкина рассказывает, как правильно применять обозначения единиц измерения, а также десятичные приставки. Затем он объясняет розничные случаи применения закона Ома. В заключение он дает определение понятия электрической мощности.

Дорогие Любознайкин и Незнайкин!

Ваш последний разговор был очень увлекательным. Я хочу поздравить Незнайкина с тем, с какой легкостью он понял все объяснения.

Десятичные приставки

После того как основные единицы измерения, используемые в разделе электричества, получили четкое объяснение, на мой взгляд, было бы полезно рассмотреть десятичные приставки. Ведь в нашей технике мы часто имеем дело с очень большими или, наоборот, с очень малыми значениями напряжения, тока, сопротивления или других величин.

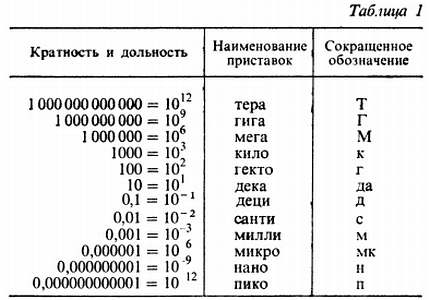

Для образования производных единиц, кратных десяти, перед названиями единиц измерения ставят соответствующие приставки. При использовании сокращенных названий единиц измерения приставки также пишут в сокращенном виде. Эти приставки и их сокращенные обозначения я для тебя, Незнайкин, свел в следующую таблицу (табл. 1).

Так, миллион ом называется мегаом, а его сокращенное обозначение МОм. Тысячная доля вольта называется милливольт, а ее сокращенное обозначение мВ. Миллионная часть ампера — микроампер или мкА.

Применение закона Ома

Теперь, когда мы научились пользоваться полными или сокращенными обозначениями различных единиц измерения, я хочу показать тебе условные графические обозначения различных элементов электрических цепей. Вот для начала графические обозначения электрических элементов и приборов, измеряющих силу тока, которые (в зависимости от назначения) называют амперметрами, миллиамперметрами или микроамперметрами.

Вот самая простая схема (рис. 10).

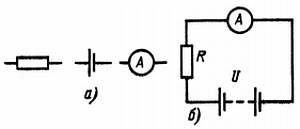

Рис. 10. Условные обозначения резистора, гальванического элемента и прибора, измеряющего силу тока (а), и схема, состоящая из этих устройств (б).

Ты видишь здесь резистор R, включенный последовательно с амперметром; оба эти устройства соединены с батареей напряжением 4,5 В.

Предположим теперь, что стрелка амперметра показывает силу тока 0,1 А. Сможешь ли ты рассчитать сопротивление резистора?

Ты, Незнайкин, самостоятельно сформулировал закон Ома и теперь без труда можешь вывести из основного его выражения

Рассмотрим теперь случай с батареей, напряжение которой неизвестно, но от которой через резистор сопротивлением 50 Ом протекает ток 0,4 А.

И здесь, исходя из закона Ома, ты легко вычислишь напряжение батареи:

U = I х R = 0,4 x 50 = 20 В.

Электрическая мощность

А теперь рассчитаем электрическую мощность (Р), рассеиваемую на резисторе. Мощностью называют количество энергии, рассеиваемое за одну секунду. Она, естественно, пропорциональна напряжению и силе тока. Единица измерения мощности называется ватт и сокращенно обозначается Вт.
