Поскольку пьезоизлучатель является колебательной электромеханической системой, то в его электрической модели механические элементы (эффективную колеблющуюся массу и эквивалентную упругость) можно заменить аналогичными электрическими: индуктивностью и емкостью. Потери на нагрев и излучение звука можно учесть резистивными элементами.

Модель пьезопреобразователя, как элемента электрической Цепи, можно представить в виде сложного R-L–C контура. Для этого обратимся к программе EWB.

Вышеизложенное позволяет выбрать в электрической схеме замещения (рис. 117, а) величины индуктивности L_s, моделирующей механическую инерцию (зависящую от массы колеблющейся пластинки, соединенных с ней элементов и «присоединенной массы» воздуха), колебательной емкости, моделирующей упругость пластинки при ее колебаниях C_s, и сопротивления R_s, связанного с внутренними потерями при циклических деформациях.

Здесь, как принято, индексом s отмечены параметры последовательного (serial) контура. Уточняя схему замещения, необходимо еще учесть собственную статическую емкость С₀, образованную между обкладками пьезокварцевой пластинкой и проявляющуюся в отсутствие колебаний.

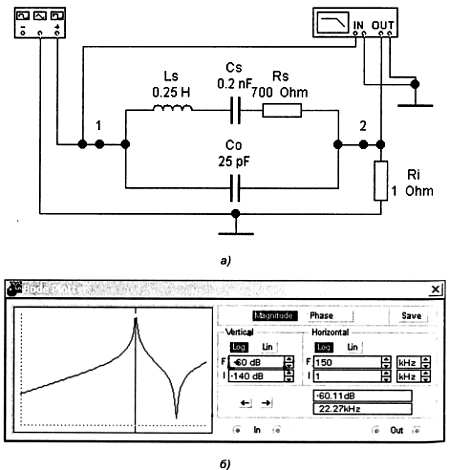

Рис. 117. Виртуальная модель в EWB пьезоизлучателя:

_{а — схема замещения; б — АЧХ; в — схема исследования модельного компонента; г — окно выбора модели; д — окно редактирования свойств}

Поскольку нас в первую очередь интересует принцип действия устройства, то численные значения параметров выбраны несколько произвольно, но так, чтобы работа модели «полуколичественно» согласовывалась в дальнейшем со схемой возбуждающего генератора.

В данной схеме наблюдаются два резонанса (рис. 117, б) в последовательном контуре — резонанс напряжений (верхний пик) и в параллельном контуре резонанс токов (нижний пик), что хорошо видно на экране Боде-плоттера. Для параметров, указанных на схеме, резонансная частота последовательного контура примерно равна 22 кГц, а для параллельного — выше (67 кГц).

В разделе смесь

программы EWB можно также открыть готовый схемный компонент Crystal (кристалл)

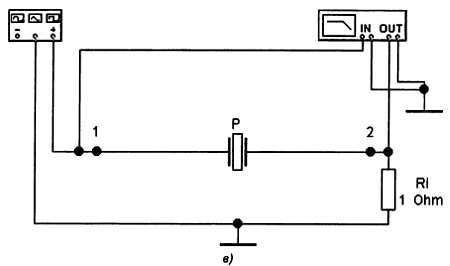

и собрать аналогичную схему для его исследования (рис. 117, в).

Свойства пьезокварца выбираются в соответствующих последовательно открываемых окнах (рис. 117, г, д).

Параметры выбранного резонатора Р соответствуют использованным в предыдущей схеме замещения (см. рис. 117, а), поэтому АЧХ, получаемая на Боде-плоттере, будет идентична показанной на рис. 117, б, и здесь не приводится.

Для исследования поведения реального излучателя можно воспользоваться следующим устройством.

Миниатюрный излучатель Мастер КИТ АК076

Внешний вид этого излучателя был показан (см. рис. 19, а); его технические характеристики таковы: полоса частот 2,5…45 кГц, размеры 30x14 мм.

Проведя опыты и ознакомившись с пьезоизлучателем, на его основе можно создать полезное устройство для дома, для семьи.

Ультразвуковой свисток для собак Мастер КИТ NK028

…Монмаранси всякий раз усаживался рядом и сопровождал исполнение заунывным воем…

«Какого черта он так воет, когда я играю?» — возмущался Джордж, запуская в него башмаком.

«А какого черта ты так играешь, когда он воет?» — продолжал Гаррис, подхватывая башмак, — «оставь его в покое. Как ему не выть! У него музыкальный слух, а от твоей игры поневоле завоешь».

Джером К. Джером. «Трое в одной лодке, не считая собаки»

У английского писателя Джерома К. Джерома не было ультразвукового свистка, не было у него и собственной собаки, до тех пор, пока он не приехал в Россию, где ему и подарили точно такого же фокстерьера, как воспетый им Монмаранси…

Сохранить покой окружающих ранним утром или поздним вечером во время прогулки с собакой Вам поможет не слышный человеческому уху ультразвуковой свисток. Чуткое ухо Вашего любимца мгновенно уловит ультразвуковой сигнал даже на сравнительно больших расстояниях, и эти сигналы не будут повторять несносных звуков банджо, которые извлекал Джордж. При желании вы сможете натренировать Вашу собаку адекватно реагировать на привычные команды в ультразвуковом исполнении…

Это компактное устройство может работать от батарейки. Набор укомплектован пьезоизлучателем.

Принципиальная схема устройства показана на рис. 118, а, собранной в виде виртуальной модели в программе EWB.

В модели сохранены параметры и позиционные обозначения оригинала. Устройство представляет собой обычный мультивибратор на двух NPN-транзисторах VT1 и VT2 и усилительный каскад на PNP-транзисторе VT3. Регулировка частоты повторения импульсов осуществляется резистором R6. На выход усилителя подключен пьезоизлучатель Р, параметры которого мы выбрали, как и ранее, в соответствии с рис. 117, д. Дополнительно в модель подключен осциллоскоп и «датчик тока» в нагрузке R_i.

Сделав необходимые установки на осциллоскопе, включив моделирование и питание (ключ Е), наблюдаем картину колебаний на экране осциллоскопа (рис. 118, б).

Рис. 118. Ультразвуковой свисток для собак Мастер КИТ NK028:

_{а — виртуальная модель в EWB; б — осциллограмма колебаний; в — общий вид}

Верхний луч (канал А) регистрирует ток в преобразователе, а нижний (канал В) — напряжение на нем. Звуки, а точнее ультразвуки, воспроизводимые реальным устройством, в общих чертах будут похожи на кривую тока.

От виртуальности переходим к реальности.

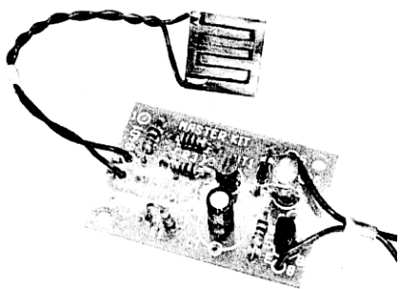

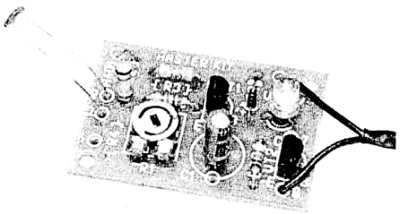

Устройство монтируется на плате А501 размером 27x55 мм в соответствие с приложенным описанием и заключается в корпус BOX-G027. К устройству подключается батарейка с кнопкой и пьезоизлучатель (рис. 118, в).
