NOP;

Модифицировать регистр адреса:

MODIFY(|I0|,|M0|);

|I1| |M1|

|I2| |M2|

|I3| |M3|

|I4| |M4|

|I5| |M5|

|I6| |M6|

|I7| |M7|

Управление стеками:

[|PUSH| STS] [,POP CNTR] [,POP PC] [,POP LOOP];

 |POP |

Управление режимом:

|ENA| |SEC_REG | [, ...];

|DIS| |BIT_REV |

|AV_LATCH|

|AR_SAT |

|M_MODE |

|TIMER |

|G_MODE |

|INTS |

Ключевые

слова означают следующие режимы:

SEC_REG — фоновый регистровый файл;

BIT_REV — бит-реверс адреса генератора DAG1;

AV_LATCH — защелка статуса переполнения АЛУ (AV);

AR_SAT — насыщение регистра AR;

M_MODE — режим размещения результата MAC;

TIMER — разрешить работу таймера;

G_MODE — разрешить режим «Go mode»;

INTS — разрешить прерывания.

NOP — это команда отсутствия операций. Она часто применяется для выполнения холостого цикла процессора в качестве задержки на один такт.

Команда MODIFY позволяет модифицировать указатель адреса в заданном регистре I на величину, которая содержится в заданном регистре M, не обращаясь при этом к памяти. Как и во всех других случаях, регистры I и M должны быть регистрами одного и того же генератора адреса данных; любой регистр I0–I3 может использоваться в комбинации с любым регистром M0–M3, а любой регистр I4–I7 — с любым регистром M4–M7.

Команды PUSH и POP позволяют непосредственно управлять содержимым стеков состояния, счетчика, счетчика программ (PC) и циклов. Некоторые из этих стеков автоматически заполняются и опустошаются во время обслуживания прерываний.

Команды управления режимом разрешают и блокируют режимы некоторых операций процессора. Эта команды управляют режимами реверсной адресации в генераторе адреса данных 1, фиксацией переполнения АЛУ, насыщением регистра результата АЛУ, выбором набора основных или теневых регистров, режимом GO для непрекращающейся работы процессора во время предоставления шины, режимом сдвига в умножителе для выполнения целочисленных или дробных вычислений и активизацией таймера. За операторами ENA или DIS может следовать через запятую сколько угодно идентификаторов. Команды ENA и DIS могут повторяться в командной строке. Кроме того, все семь режимов могут разрешаться, блокироваться или изменяться при помощи всего одной команды.

Часть III. Вычислительные и аппаратные устройства

В этой части книги говорится о вычислительных и аппаратных устройствах сигнального процессора, к которым относятся арифметико-логическое устройство ALU, устройство умножения MAC, устройство сдвига, устройство обмена между шинами, программный автомат, генераторы адресов, таймер и синхронные последовательные порты. Дается описание архитектуры этих устройств и выполняемых с их помощью команд.

Глава 14. Устройство АЛУ

Назначение

Как уже говорилось ранее, процессор ADSP-2181 содержит три независимых вычислительных устройства (рис. 14.1). К их числу относятся: арифметико-логическое устройство (ALU), умножитель с накопителем (MAC) и устройство сдвига (SHIFTER). Эти устройства работают с 16-разрядными данными и имеют аппаратную поддержку обмена данными, позволяющую обеспечить многопоточность.

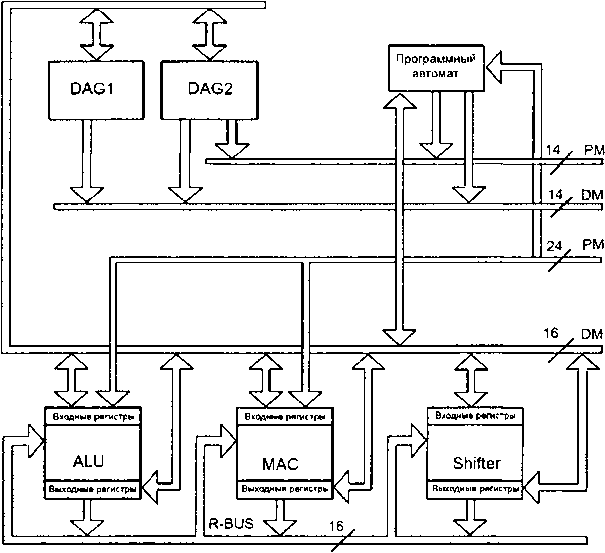

Рис. 14.1. Процессор ADSP-2181

Арифметико-логическое устройство выполняет ряд стандартных арифметических и логических команд. MAC выполняет одноцикловые операции умножения, умножения-сложения и умножения-вычитания. SHIFTER осуществляет логические и арифметические сдвиги,

нормализацию, денормализацию и операцию получения порядка, а также управление форматом данных, разрешая работу с плавающей точкой.

Вычислительные модули размещаются последовательно друг за другом таким образом, чтобы выход одного мог стать входом другого в следующем цикле. Результаты работы вычислительных устройств собираются на 16-разрядную шину R-BUS.

Все три устройства содержат входные и выходные регистры, которые доступны через 16-разрядную шину данных. Команды, выполняемые в устройствах, берут в качестве операндов данные, находящиеся в регистрах ввода, и после выполнения операции записывают результат в регистры вывода. Регистры являются как бы промежуточным хранилищем между памятью и вычислительной схемой. Шина R-BUS позволяет результату одного вычисления стать операндом для другой операции. Это экономит время благодаря исключению лишних пересылок данных между устройствами и памятью.

Структура устройства ALU

Рассмотрим подробнее ALU. Его структурная схема приведена на рис. 14.2.

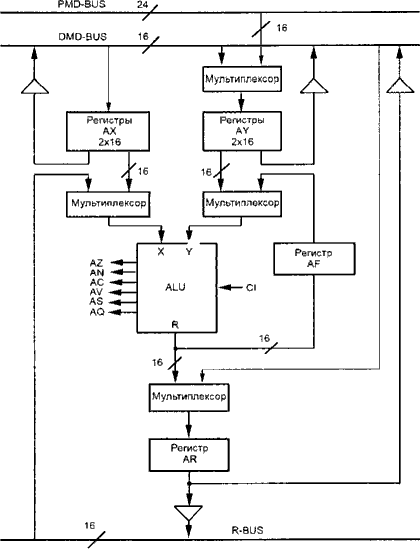

Рис. 14.2. Структурная схема ALU

Арифметико-логическое устройство является 16-разрядным устройством с двумя 16-разрядными входными портами данных X и Y и одним выходным портом результата R. ALU генерирует шесть сигналов состояния: ноль (AZ), негатив (AN), перенос (AC), переполнение (AV), знак (AS) и частное (AQ). В конце каждого цикла процессора эти сигналы сохраняются в регистре состояния процессора ASTAT. Описание назначения этих сигналов состояния приведено в табл. 14.1.

Таблица 14.1 Описание назначения сигналов состояния

Сигнал Расшифровка Назначение
AZ ZERO (НОЛЬ) Разряд нулевого результата. Устанавливается в 1, если результат операции равен нулю. Является результатом логического сложения всех битов регистра результатов ALU
AN NEGATIV (НЕГАТИВ) Знаковый разряд результата ALU. Устанавливается в 1, если результат отрицательный
AV OVERFLOW (ПЕРЕПОЛНЕНИЕ) Разряд переполнения. Устанавливается в 1, если происходит переполнение ALU путем переноса 1 в знаковый разряд при сложении чисел
AC CARRY (ПЕРЕНОС) Разряд переноса. Устанавливается в 1 при сложении беззнаковых чисел, если происходит переполнение ALU путем переноса 1 из старшего разряда
AS SIGN (ЗНАК) Знаковый разряд. Определяется при операции вычисления абсолютного значения числа ABS. Устанавливается в 1, если операнд имеет отрицательное значение
AQ QUOTIENT (ЧАСТНОЕ) Разряд состояния частного. Формируется только командами DIVS и DIVQ

Порт ввода X может принимать данные от двух источников: из блока регистров АХ или с шины результата R-BUS. Шина R-BUS обеспечивает обмен данными между всеми вычислительными устройствами. Блок регистров АХ состоит из двух регистров: AX0 и AX1. Эти регистры подключены к шине памяти данных DMD-BUS. Система команд позволяет читать содержимое регистра АХ и на шину памяти программ PMD-BUS, для этого используется устройство обмена между шинами. Выводы регистров AX0 и AX1 реализованы таким образом, чтобы один из них служил операндом для ALU, а другой в это время мог считываться на шину DMD-BUS.
