Разумные машины(Автоматы)

На паровозе была установлена лампа, с помощью прожектора бросающая вверх узкий пучок инфракрасных лучей, и рядом с ней фотоэлемент. Семафоры были снабжены зеркалом. При закрытом семафоре это зеркало располагается горизонтально.

При прохождении паровоза мимо закрытого семафора пучок лучей от зеркала отражается вниз и попадает на фотоэлемент, восприимчивый к инфракрасным лучам.

Этого достаточно, чтобы слабый фототок, усиленный в десятки тысяч раз, открыл тормозной кран и затормозил поезд. Такая установка прекрасно действует и в тумане, так как инфракрасные лучи довольно хорошо проходят через туман. Выходит, что современные паровозы стали зрячими.

В настоящее время эти автостопы (самоостановщики) начинают распространяться на дорогах с большим движением.

Световой «автостоп».

Электрическая собака

Однажды телелюкс превратился даже в механическую собаку. Ее показывали на радиовыставке в Париже еще в 1929 г. Собака эта имела довольно своеобразный вид. Она была сделана из фанеры и покрыта фетром. В глазных впадинах были вставлены стеклянные шарики.

Когда эту собаку освещали, то она начинала двигаться на свет и лаять. Если человек, державший фонарь, отходил в сторону, не переставая все время освещать собаку, она поворачивалась к свету и, продолжая лаять, двигалась к человеку.

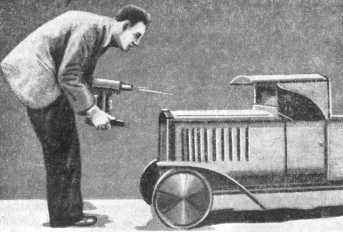

Что представляет собой этот робот? Нечто подобное видящему автомобилю двух иллинойсских студентов, но только с гораздо более сложным расположением приборов, которое делает автомат способным ориентироваться относительно света.

Электрическая собака. Движется на свет.

Электрическая собака, подобно живой, имеет два глаза — два фотоэлектрических элемента, разделенные непрозрачной перегородкой, которая образует нос.

Каждый глаз включен в цепь, составленную из маленькой батареи аккумуляторов и электромагнитного реле. Эти реле замыкают цепь двух электромоторов, присоединенных к большой батарее аккумуляторов. Левый глаз через реле присоединен к правому электромотору, правый глаз — к левому электромотору. Оба электромотора вращают колеса в ногах собаки каждый на своей стороне.

Схема устройства электрической собаки. Л — лампа; П — непрозрачная пластинка («нос»); Ф1 и Ф2 — фотоэлементы; Б1 и Б2 — батареи аккумуляторов; Р1 и Р2 — реле; ЭМ1 и ЭМ2— электромоторы; А — аккумуляторы, питающие электромоторы.

Предположим, что лампа находится справа от электрической собаки. Тогда левый глаз ее будет затенен носом, и свет лампы будет действовать только на правый глаз, который пустит в ход левый электромотор. От этого собака станет поворачиваться направо, в сторону лампы. Когда затем свет попадет и на левый глаз, го будет пущен в ход еще правый мотор, и собака двинется прямо.

Этот ориентирующийся механизм был изобретен англичанином Мейснером в 1916 г. В то время фотоэлектрические элементы еще только начинали появляться и имели много недостатков. Поэтому Мейснер воспользовался для глаз собаки селеновыми элементами. Его первая собака хорошо распознавала, откуда идет свет, и всегда двигалась на источник света.

В дальнейшем селеновые глаза собаки были заменены фотоэлектрическими элементами, и собака стала еще более ловкой и подвижной. Она отвечала на самые слабые воздействия света.

Что скрывается за смешной собачкой

Электрическая собачка имела большой успех на выставке. Вокруг нее собирались толпы посетителей. Движения со- бачки-робота и ее особенный лай вызывали громкий смех зрителей.

Кто-то из присутствующих советовал изобретателю приделать собачке уши и поместить в нее такой механизм, чтобы она начинала яростно лаять, заслышав отдаленные звуки, например шум шагов.

Никто из присутствующих и не подозревал, что за этой безобидной собачкой скрываются совсем не безобидные вещи, которые выглядят далеко не смешно: подводные мины и военные корабли.

Электрическая собака была изобретена Мейснером, как сказано, в 1916 г. Но ведь это был один из годов мировой войны. Инженеры и ученые, находясь на службе у капитала, прилагали все усилия к тому, чтобы изобретать и строить все более разрушительные машины для истребления людей. Одни работали над броневыми машинами нового, фантастического вида, которые получили название танков, другие изыскивали отравляющие газы, третьи хотели построить такие машины, которые без людей могли бы принимать участие в боях.

Именно эта задача и занимала ум Мейснера. Свой ориентирующийся по свету механизм он предназначал не для собачек, а для управляемых мин. Такие мины действительно были созданы. Управление ими производилось при помощи света прожектора. Однако, эти мины не получили распространения, так как их можно было выпускать только ночью и свет прожектора легко выдавал противнику их присутствие. Заметив торпеду издали, корабль мог своевременно от нее уклониться. К тому же противник светом своих прожекторов мог нарушить управление миной.

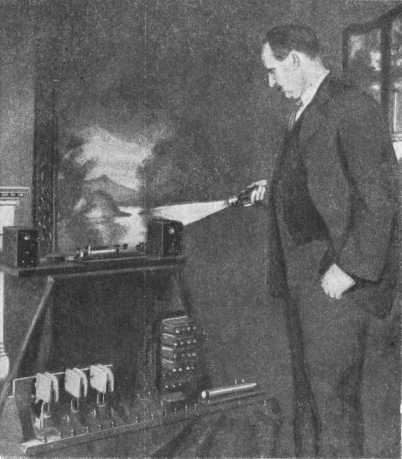

Английский инженер Метьюз и физик Фурнье д'Альб занялись разработкой механизма для управления на расстоянии при помощи света моторной лодкой. Они воспользовались селеновыми элементами с электромагнитными реле.

Опыты с моделью лодки производились на небольшом озере. Источником света служил обычный прожектор.

Находясь на берегу, Метьюз и д’Альб, действуя прожектором, пускали лодку в ход, заставляли ее поворачиваться налево, направо, стрелять из пушки и останавливаться. Все световые приказы лодка выполняла быстро и точно. Но и это маленькое чудовище не могло быть использовано для военных целей из-за света, который обнаруживал его присутствие.

Впрочем, из этого еще не следует, что в грядущей войне боевые машины, управляемые светом, не будут принимать участия. Военная техника не стоит на месте. Наоборот, она очень быстро развивается. То, что вчера находилось еще в зародышевом состоянии, сегодня превращается в совершенный, вполне пригодный для практики механизм. Несомненно, что светоуправляемые машины не забыты, что работа над их усовершенствованием продолжается.

В 1934 г. в Америке был создан еще один ориентирующийся по свету механизм — подзорная труба, самостоятельно следящая за аэропланом. Поле зрения этой трубы разделено двумя поперечными перегородками на четыре равные части (квадранты). В каждом квадранте помещено по одинаковому фотоэлементу. Каждая пара противоположных фотоэлементов через усилитель и реле соединена с электромоторчиком. Один из этих электромоторов двигает трубу вправо и влево, другой вверх и вниз.
