В 1921 г. А.Ф. Андреев подал заявку на изобретение портативного индивидуального ракетного летательного аппарата на кислородно-метановом топливе. В этом же году Р. Годдард провел стендовые испытания своего экспериментального двигателя, работавшего на кислородно-эфирном топливе, а уже 16 марта 1926 г. им был осуществлен первый запуск экспериментальной ракеты с ЖРД, работавшим на жидком кислороде и бензине.
В 1929 г. Г. Оберт приступил к стендовым испытаниям своих ЖРД, в этом же году совершил свой первый полет самолет Opel-Sander GMG-RAK с ЖРД. В 1931 г. к стендовым испытаниям ЖРД собственной конструкции приступил итальянец Дж. Гарофоли, во Франции – Р. Эсно-Пельтри, а в Германии И. Винклер начал летные испытания первых немецких жидкостных ракет.
Работы по применению ЖРД в советской авиации
В качестве основного двигателя ЖРД устанавливались на ракетопланы (по терминологии того времени) РП-1, РП-2, РП-218 и РП-318, которые предполагалось использовать при полетах в стратосфере (на высотах 20–30 км и более). В 1941 г. началась разработка истребителя-перехватчика БИ-1 с ЖРД, а затем истребителей Р-114, РП С.П. Королева, «Малютка», 4302 и РМ-1. В качестве дополнительного ускорителя ЖРД применялись на самолетах с винтомоторной силовой установкой (ВМСУ), таких как И-4, Пе-2, Ла-5ВИ, Ла-7Р, Су-6/Су-7 и Як-3РД.
Однако с началом репрессий в Советском Союзе в 1937–1938 гг. работы по самолетам с ЖРД были, фактически, свернуты. Но прошло всего два года, и в июле 1940 г. необходимость создания советского истребителя-перехватчика с ЖРД была признана Комитетом Обороны при Совете народных комиссаров СССР. В марте 1941 г. ОКБ В.Ф. Болховитинова приступило к разработке первого отечественного ракетного истребителя БИ-1, затем начались работы по проектам самолетов Р-114, «Малютка», 4302, РМ-1 и др.
В Германии активные работы по самолетам с ЖРД начались сразу же после создания в 1935 г. военно-воздушных сил страны (люфтваффе). И вот уже 20 июня 1939 г. в воздух поднялся первый в мире ракетный самолет Не 176. Вследствие неудовлетворительных летных характеристик Не 176 фирма «Мессершмитт» тут же получила контракт на разработку нового ракетного перехватчика Ме 163. Помимо Ме 163 проекты самолетов-перехватчиков разрабатывались в это же время В. фон Брауном (Stratospharen-Jager) и Э. Бахемом (Fi 166). Однако поскольку в начале войны немецкая авиация владела инициативой и имела превосходство в воздухе, то министерство авиации Германии отклонило проекты Брауна и Бахема, сконцентрировав усилия на работах по Ме 163. Этот истребитель спустя пять лет, летом 1944 г., был принят на вооружение и стал первым в мире серийным ракетным истребителем, принимал участие в боевых действиях, решая задачи ПВО в воздушном пространстве Германии вплоть до окончания войны.
С января 1943 г. союзная авиация в дополнение к ночным бомбардировкам начала применение дневных массированных бомбовых ударов по объектам, расположенным на территории Германии. Стало очевидным, что основные немецкие истребители Bf 109 и Fw 190 не в состоянии эффективно перехватывать союзные бомбардировщики. Специалисты RLM пришли к выводу, что необходимо разработать новые истребители небольших размеров, которые могли бы при атаке развивать большие скорости. Появление к тому времени серийных ЖРД с приемлемыми эксплуатационными характеристиками, а также имевшийся опыт разработки первых ракетных самолетов He 176 и Me 163, стали основанием для принятия RLM в начале 1944 г. программы разработки небольших объектовых ракетных истребителей, единственное назначение которых заключалось в осуществлении перехватов бомбардировщиков союзных войск. Вероятность массовых потерь этих мини-перехватчиков при ведении боевых действий оценивалась специалистами как очень высокая, поэтому техническими требованиями, выпущенными RLM в конце весны 1944 г., предусматривалось максимальное упрощение конструкции самолета, использование при изготовлении самых дешевых материалов и неквалифицированной рабочей силы при сборке. В разработках мини-перехватчиков с ЖРД принимали участие практически все ведущие немецкие авиастроительные фирмы. В апреле 1945 г. авиапромышленность
Германии поставила в систему ПВО первые десять истребителей Ba 349, но ни один из них не успел принять участие в боевых действиях.Самолеты с ЖРД в конце войны разрабатывались в Японии («Мицубиси» J8M/Ки-200, Ки-202, «Синрю») и в США («Нортроп» MX-324/334, ХР-79, Х-1).
Советский Союз
К-15
В 1936 г. К.А. Калинин, известный своими самолетами К-4, К-7, К-9, К-10, К-12 и др., приступил к проектированию истребителя К-15 с ракетным двигателем. Это был самолет-«бесхвостка» с треугольным крылом большой стреловидности и большим треугольным килем, в корневой части которого размещалась кабина летчика. К сожалению, никаких данных по самолету К-15 не сохранилось, так как после ареста К.А. Калинина вся техническая документация была уничтожена.
Интересный факт: в конце войны в Германии А. Липпиш разработал проект реактивного истребителя-«бесхвостки» Li P.13a, который имел толстое треугольное крыло и большой треугольный киль, с расположенной в нем кабиной летчика (см. ниже). В конце войны был построен бездвигательный вариант «бесхвостки» Липпиша – планер DM 1, который захватили американцы и переправили для изучения в США. Удивительным образом самолет А. Липпиша конструктивно очень походил на самолет К.А. Калинина, более того, работавшие независимо от А. Липпиша братья Р. и В. Хортены проекты своих самолетов H XIIIb, H IXB и H XVIIIB также выполнили по этой схеме.
Возникает вопрос: либо А. Липпиш и братья Хортен пользовались рекомендациями немецких ученых-аэродинамиков, пришедших самостоятельно к такой схеме, либо это работа немецкой разведки, добывшей секретные сведения о самолете К-15. Однако факт остается фактом: К.А. Калинин раньше А. Липпиша и братьев Хортен разработал проект реактивного самолета-«бесхвостки» с треугольным крылом.

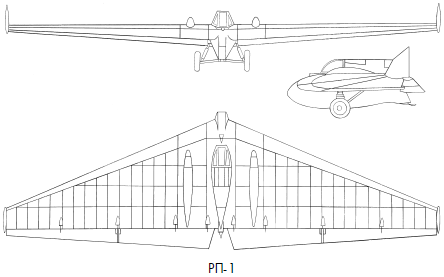

РП-1/РП-2
Осенью 1933 г. в ГИРД было принято решение о начале работ по ракетопланам, то есть над самолетами с ЖРД. Предусматривалось два основных направления работ: создание ракетоплана РП-1 с ЖРД ОР-2 с вытеснительной подачей компонентов топлива в камеру сгорания двигателя (эта работа велась в четвертой бригаде ГИРД под руководством С.П. Королева) и создание ракетоплана РП-2 с ЖРД РД-А с насосной подачей компонентов топлива (эта работа велась во второй бригаде ГИРД под руководством М.К. Тихонравова).
Оба ракетоплана создавались на основе планера-«бесхвостки» БИЧ-11 конструкции Б.И. Черановского, ЖРД ОР-2 тягой 50 кгс разрабатывал Ф.А. Цандер, а ЖРД РД-А тягой 85 кгс разрабатывал М.К. Тихонравов. Расчетная продолжительность полета составляла для РП-1 и РП-2 соответственно 7 и 12 минут. Однако из-за трудностей, возникших при отработке двигателей, работы по ракетопланам были прекращены, но полученный опыт использовался в дальнейших работах, в частности при разработке проекта ракетоплана РП-218.
Характеристики РП-1: экипаж – 1 человек, силовая установка – 1 х ЖРД ОР-2 тягой 50 кгс, размах крыла – 12,1 м и его площадь – 20,0 м2, длина самолета – 3,89 м, вес пустого – 200 кг.
РП-218
В 1936 г. под руководством С.П. Королева был разработан проект экспериментального ракетоплана РП-218. Экипаж из двух человек располагался в герметичной кабине спина к спине, силовая установка состояла из трех азотно-керосиновых двигателей ОРД-300-2 (ОРМ-70) конструкции В.П. Глушко с общей тягой – 900 кгс.
Рассматривались два варианта старта РП-218: самостоятельный взлет ракетоплана с земли и подъем его на определенную высоту с помощью самолета-носителя ТБ-3 или путем буксировки с последующей отцепкой. Для облегчения взлета с земли предполагалось применить на ракетоплане твердотопливные ускорители с тягой по 150 кгс.
Для варианта поднятия ракетоплана на буксире А.Я. Щербаков предложил новый метод буксировки, заключавшийся во введении между самолетом-буксировщиком и ракетопланом одного или нескольких промежуточных планеров («метод воздушной цепочки»), что позволяло поднимать ракетоплан на высоту до 10 км при полете буксировщика на высоте 4–5 км. Результаты работы по РП-218 легли в основу работ по созданию ракетоплана РП-318.
