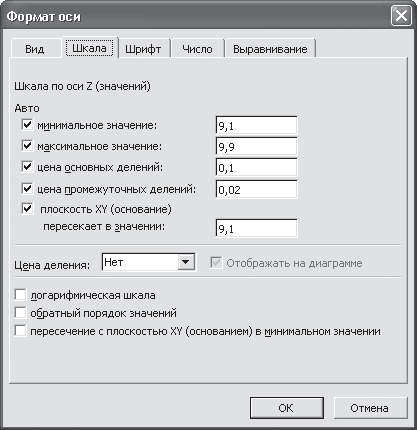

Рис. 4.5. Окно форматирования оси

Дважды щелкнув на элементе диаграммы, например на столбце, вы откроете окно Формат ряда данных. В нем можно отформатировать параметры отображения этого ряда данных. Например, на вкладке Вид изменяют цвет, а подписи данных задают на одноименной вкладке. Вкладка Параметры предназначена для определения расстояния между другими элементами диаграммы. Вы можете задать перекрытие элементов диаграммы – если в этом поле будет записано число больше нуля, столбцы диаграммы будут накладываться друг на друга.

Если вы планируете распечатывать диаграмму на черно-белом принтере, то в качестве заливки ее элементов лучше выбрать не цвета, а разные способы штриховки. Для этого в окне Формат ряда данных нажмите кнопку Способы заливки и перейдите на вкладку Узор. В поле Штриховка задайте нужный цвет линий, например черный или серый, а в области Узор выберите способ заливки элементов диаграммы. Это же действие повторите для всех серий данных, но при этом старайтесь выбирать разные штриховки, чтобы элементы одной серии отличались от элементов другой.

Чтобы изменить цвет фона, необходимо дважды щелкнуть кнопкой мыши в области построения диаграммы. В результате откроется окно Формат области построения. В этом окне в области Заливка задайте нужный цвет, в рассматриваемом случае – белый.

Общие параметры форматирования диаграммы доступны в окне Параметры диаграммы, отобразить которое можно, выполнив команду Диаграмма -> Параметры диаграммы (рис. 4.6). Каждая вкладка этого окна позволяет настроить определенные параметры. Например, на вкладке Заголовки можно указать как заголовок всей диаграммы, так и заголовки осей. В качестве заголовка диаграммы необходимо использовать подпись для соответствующего рисунка, оформленную по всем правилам.

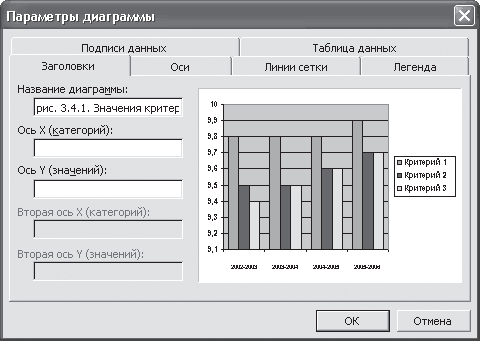

Рис. 4.6. Окно Параметры диаграммы

Примечание

После того как вы зададите заголовок, он будет размещен в верхней части области построения диаграммы, а по правилам подпись для рисунка должна находиться внизу. Поэтому, завершив ввод заголовка, вам необходимо перенести его вниз и разместить ниже области построения диаграммы.

На вкладке Оси можно задать наличие осей на диаграмме. Вкладка Линии сетки предназначена для настройки отображения дополнительных линий сетки вертикальной и горизонтальной осей диаграммы. В правильно построенной диаграмме этих линий быть не должно.

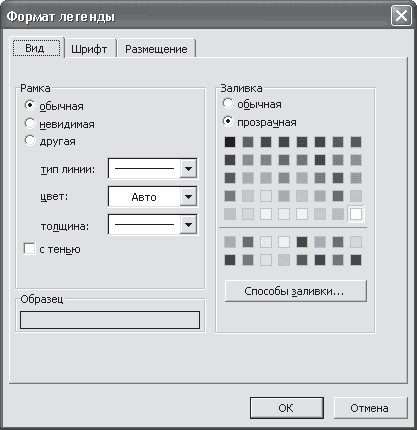

Воспользовавшись вкладкой Легенда, вы можете настроить отображение легенды и ее размещение относительно диаграммы. По умолчанию легенда будет расположена справа, причем это значение менять не рекомендуется.

Вкладка Подписи данных позволяет задать размещение рядом с элементами диаграммы соответствующих значений таблицы данных. Внешний вид этой вкладки зависит от выбранного типа диаграммы. Однако в любом случае здесь можно разместить подписи в виде значений или имен рядов и категорий. В результате установки одного из флажков рядом с элементами диаграммы, например рядом со столбцами либо секторами круга, будут размещены числовые значения. Эта возможность делает диаграмму гораздо более наглядной.

На вкладке Таблица данных можно задать дополнительное размещение рядом с диаграммой таблицы значений.

Построив диаграмму, иногда необходимо удалить или, наоборот, добавить к ней ряд данных. Для этого в окне редактирования необходимо соответственно удалить либо добавить строку или столбец в таблицу значений. Для удаления ряда или категории из диаграммы необходимо выделить нужную строку или столбец, и выполнить команду Данные -> Исключить строку/ столбец. Диаграмма автоматически перестроится и из нее будут исключены соответствующие значения. Если же перед выбором этого пункта будет выделена только ячейка, в окне редактора Word появится окно, в котором необходимо выбрать, что именно удалять: строку или столбец.

Для добавления строки или столбца выполните команду Данные -> Включить строку/столбец и введите нужные данные.

Примечание

Для более удобной работы с диаграммой в редакторе Word вы можете открыть ее как объект в отдельном окне. Для этого выполните команду контекстного меню диаграммы Объект диаграмма -> Открыть. При этом диаграмма и таблица значений будут отображены в отдельном окне, в котором гораздо удобнее производить редактирование объекта и добавление данных. После завершения работы закройте окно Microsoft Graph, и все изменения отобразятся в документе Word.

Типы диаграмм

Текстовый редактор Word поддерживает возможность построения диаграмм нескольких типов. Изменить тип диаграммы можно, выполнив команду Диаграмма -> Тип диаграммы. В окне Тип диаграммы доступно две вкладки – Стандартные и Нестандартные. В списке Тип выбирают тип диаграммы, а в правой части окна – нужную разновидность.

При выборе типа диаграммы следует учитывать некоторые особенности.

• Гистограмма позволяет представить изменение данных на протяжении отрезка времени. Наглядность достигается благодаря тому, что ось категорий располагается по горизонтали, а ось значений – по вертикали. Диаграммы этого типа удобны также для эффектного сравнения различных величин.

• Гистограмма с накоплением позволяет представить отношение отдельных составляющих к их совокупному общему значению.

• Линейчатая диаграмма особенно подходит для сравнения отдельных значений. Ось категорий расположена в ней по вертикали, ось значений – по горизонтали, что позволяет обращать большее внимание на сравниваемые значения, чем на время.

• Диаграмма в виде графика наглядно показывает изменение величин через равные промежутки времени.

• Круговая диаграмма отображает отношение размеров элементов, образующих ряд данных, к сумме элементов. Круговая диаграмма может быть построена только для таких таблиц значений, в состав которых входит лишь одна серия данных. Если же вам необходимо указать несколько рядов данных, постройте кольцевую диаграмму.

• Точечная диаграмма показывает взаимосвязь между числовыми значениями нескольких рядов данных либо отображает две группы чисел как один ряд точек с координатами хиу. Элементы данных на этой диаграмме сосредоточены в группы. Такие диаграммы часто используют для представления результатов экспериментов, так как в них наглядно отображена зависимость между одиночными и средними значениями (рис. 4.7).

Рис. 4.7. Точечная диаграмма

• Диаграмма с областями подчеркивает изменение значений с течением времени. Отображая сумму значений рядов, такая диаграмма наглядно представляет вклад каждого ряда в общую сумму.

• Лепестковая диаграмма позволяет сравнивать совокупные значения нескольких рядов данных. Такие диаграммы иллюстрируют разницу между каждой последовательностью данных и между несколькими последовательностями одновременно (рис. 4.8).
