Ремонт кирпичных печей своими руками

Фото 25.

Ремонт топливника

Самым нагруженным функциональным элементом печи, безусловно, является топливник. В идеале он должен быть выполнен из жаростойкого (шамотного) кирпича, который выкладывается на специальный жаростойкий раствор. При таких условиях топливник, даже при постоянном воздействии открытого пламени, без видимых разрушений служит десятилетиями. Однако, как показывает жизнь, у немалого количества печей при постройке в топочную часть закладывались обычные керамические кирпичи, зачастую даже не отсортированные но качеству, то есть изначально имеющие трещины и иные повреждения. С учетом того, что температура в топливнике составляет порядка 800 °C, а предел термостойкости обычного керамическою (красного) кирпича составляет максимум 1000 °C (и то в лучших и неповрежденных образцах), топочная зона таких печей со временем неизбежно разрушается. Керамический кирпич, нагретый до своих предельных значений, при остывании крошится и лопается. При этом шамотный кирпич (на самом деле существуют и другие виды жаростойкого кирпича, но из них шамотный самый доступный на потребительском рынке) выдерживает нагрев до 1800 °C. Называется, почувствуйте разницу.

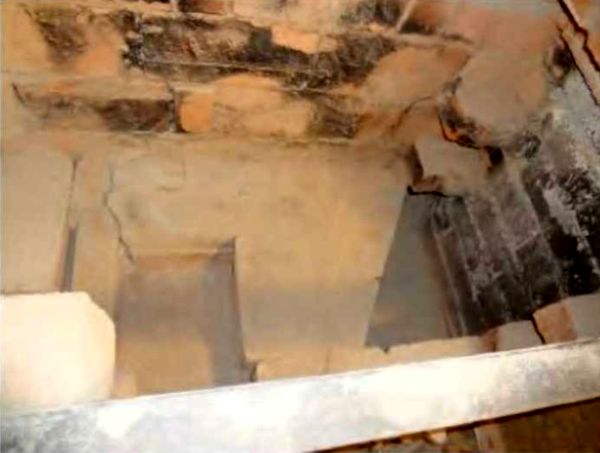

Для того чтобы восстановить функциональность топливника, получившего значительные термические повреждения и тем самым продлить жизнь печи, необходимо провести его футеровку, или, иными словами, защиту от воздействия открытого пламени. Для этого топочная часть тщательно очищается от сажи, остатков старого раствора и раскрошившегося кирпича.

Фото 26.

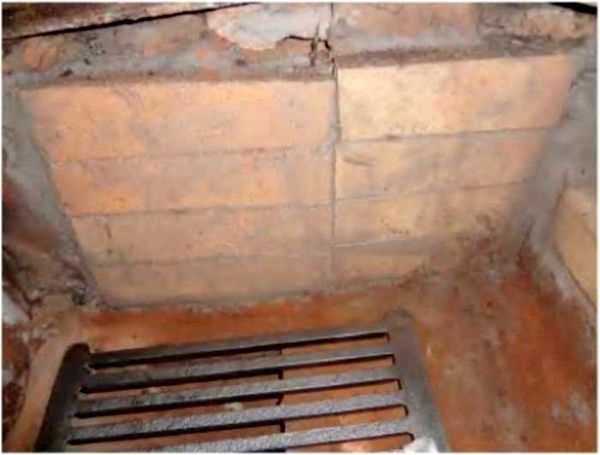

Если объем топочной части позволяет, то топливник футеруется шамотным кирпичом, установленным на ребро. При этом кирпич укладывается исключительно на жаростойкий раствор, либо жаростойкую мастику, и притирается так, чтобы швы между кирпичами в идеале были шириной не более 3 мм, иначе они значительно теряют в прочности.

Фото 27.

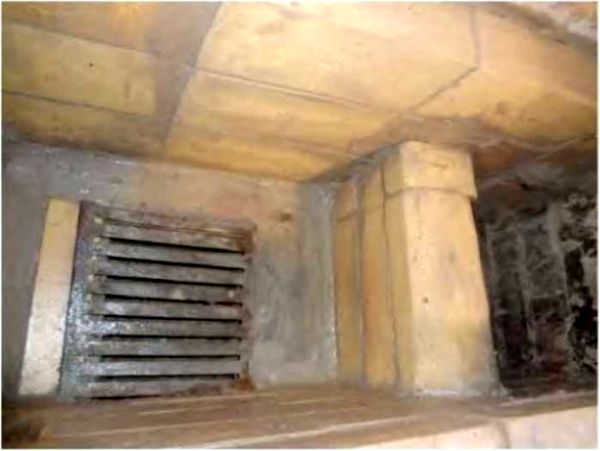

В случае, когда установленный на ребро кирпич критично сужает объем топочной камеры, то кирпич следует распилить вдоль, па полосы шириной 2–3 см, которые называются «лещаткой». Безусловно, лещатка не обладает качествами цельного шамотного кирпича, но, тем не менее, все же на какое-то, а при правильной эксплуатации печи и на весьма длительное время, выполнит функцию защиты поврежденных стен топливника. К тому же, выгоревшую шамотную лещатку, укладываемую по тем же правилам и на такие же растворы, как и цельный кирпич, можно точно так же заменить, что, теоретически, при своевременной замене негодных элементов футеровки, может сделать топливник вечным.

Фото 28.

Распиловка кирпича производится с помощью УШМ, чаще называемой в народе «болгаркой», оснащенной алмазным диском по камню и бетону. Следует помнить, что УШМ является весьма травмоопасным инструментом, и при работе с пей необходимо строго соблюдать правила техники безопасности, особенно обращая внимание на защиту лица и глаз от пыли, осколков и искр.

Также не стоит забывать о том, что при распиловке кирпича образуется значительное количество жестко-абразивной пыли. Поэтому, прежде чем начать обрабатывать кирпич, имеет смысл, заранее позаботится о месте проведения работ, чтобы не засорять участок и не повредить постройки. А уж тем более не проводить распиловку кирпича в жилых помещениях.

Устранение отдельных проблем

Бывает, что отопительный щиток или дымоход на выходе из печи не оборудуются задвижкой, либо имеющаяся задвижка из-за термической усталости и коррозии начинает пропускать горячие газы, значительно снижая коэффициент полезною действия печи и таким образом, требуя замены.

Как для установки, гак и для замены задвижки, предварительно разбирается кирпичная кладка. Новая задвижка вставляется в старые пазы. Если же задвижки раньше не было вообще, то для нее тонким буром перфоратора придется пробивать штробы на внутренних поверхностях кирпичей, в которые затем устанавливать рамку для полотна задвижки. Передние кирпичи необходимо фигурно выпилить с помощью УШМ.

Фото 29.

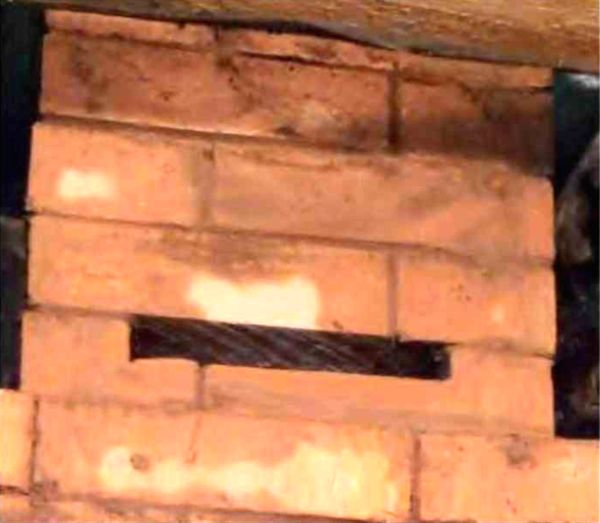

При этом выборку нужно делать именно в нижних кирпичах, как показано на фото, а перекрывать ее уже целыми кирпичами. Зазоры между рамкой задвижки и кирпичной кладкой герметизируются при помощи базальтовых материалов.

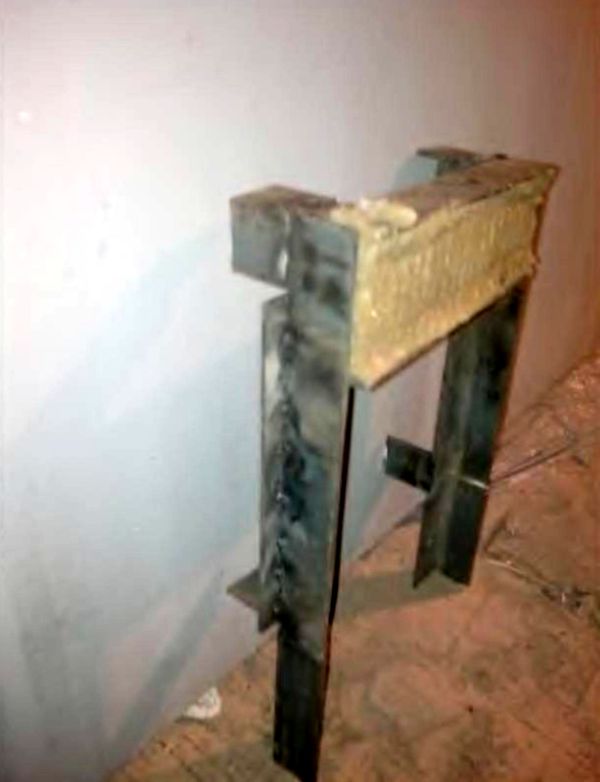

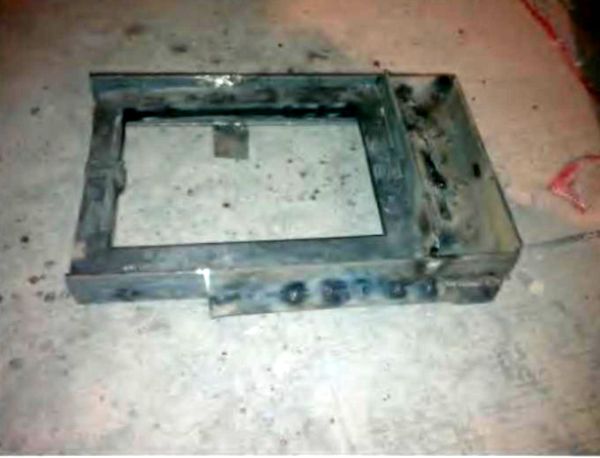

Однако если качество кирпичной кладки не позволяет пробивать штробы в кирпиче без риска его разрушить, либо сечение дымовою канала превышает размер задвижки, которую предполагается использовать, то решить проблему можно сварив для нее основание из уголка с полкой 25–30 мм. При монтаже передняя часть конструкции опирается на фронтальные кирпичи, а чтобы она вся не проваливалась внутрь канала и не перекашивалась, то в местах контакта рамы с вертикальными стенками кладки, привариваются небольшие ножки, позволяющие вставить основание в узкий, высотой 70 мм (высота кирпича вместе со швом) проем. Одни из вариантов подобною основания под задвижку, установленную в нестандартный дымовой канал сечением 500 на 500 мм, приведен на Фото 30 и Фото 31.

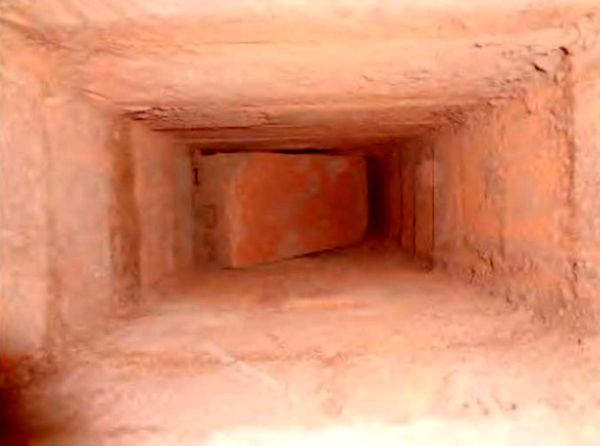

Одна из распространенных болезней старых кирпичных печей — завал кирпича в дымовых каналах и дымоходах.

Фото 30.

Фото 31.

Фото 32.

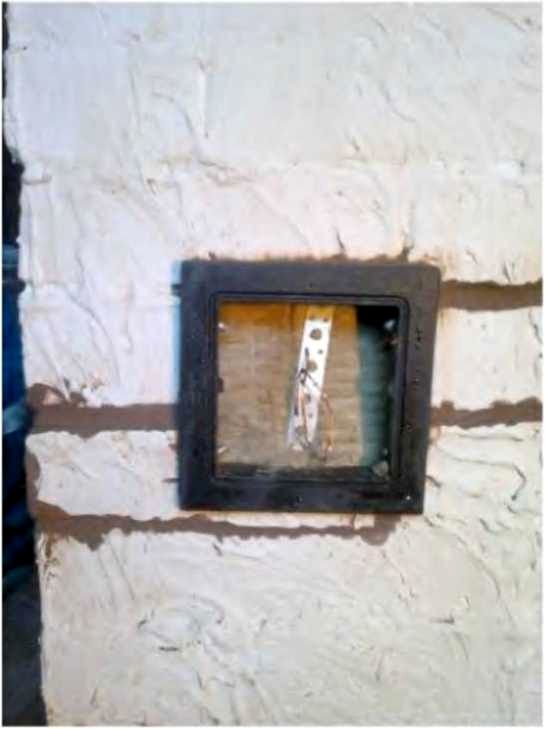

Найти выпавший и перекрывший канал кирпич бывает непросто. Для этого можно использовать цифровой фотоаппарат или мобильный телефон, просовывая руку внутрь конвективной системы сквозь топливник или прочистные отверстия и фотографируя ее внутренние полости. Если этот способ не помог, стоит попробовать прозондировать каналы с помощью гибких щупов, например, изготовленных из подходящей проволоки. Не получится, нужно разбирать кладку в местах предполагаемою завала. Хотя, для извлечения перекрывшего канал обломка и воссоздания целостности стенки кладку разбирать придется в любом случае.

Технология демонтажа и последующего восстановления аналогична той, которая применяется при замене отдельных кирпичей.

Если при достаточной тяге в печи, тем не менее, открытие гоночной дверки вызывает дымление, эго означает, что опускной канал печи начинается ниже верхнего обреза дверки. Подъем стенки, отделяющей этот канал от тонки, устраняет проблему.

Фото 33.

Меры противопожарной безопасности

В настоящее время, пожалуй, единственным документом, регламентирующим противопожарную безопасность в сфере трубно-печных работ, является «Свод правил СП 7.13130.2009 Отопление, вентиляция и кондиционирование». Так как правила пожарной безопасности в буквальном смысле пишутся кровью, а пожар, одно из самых страшных бедствий, которые могут грозить человеку, то, безусловно, стоит, как минимум ознакомиться с приведенными в «Своде правил» требованиями, а как максимум привести имеющийся в помещении отопительный прибор в соответствие с ними. Ниже изложены основные положения «Свода правил», касающиеся печного отопления жилых помещений:

5.22 Одну печь следует предусматривать для отопления не более трех помещений, расположенных на одном этаже.

В двухэтажных зданиях допускается предусматривать двухъярусные печи с обособленными топливниками и дымоходами для каждого этажа, а для двухъярусных квартир — с одной топкой на первом этаже. Применение деревянных балок в перекрытии между верхним и нижним ярусами печи не допускается.

5.23 В зданиях с печным отоплением не допускается:

а) устройство вытяжной вентиляции с механическим побуждением, не компенсированной притоком с механическим побуждением;

б) отвод дыма в вентиляционные каналы и использование для вентиляции помещений дымоходов и дымоотводов.

5.24 Печи рекомендуется размещать у внутренних стен и перегородок, предусматривая использование их для размещения дымовых каналов.

Дымоходы допускается размещать в наружных стенах из негорючих материалов, утепленных при необходимости с наружной стороны для исключения конденсации влаги из отводимых газов. При отсутствии стен, в которых могут быть размещены дымоходы, для отвода дыма следует применять приставные дымоходы или насадные, или коренные дымовые трубы.
