Наибольшему износу подвергается предножевая часть подошвы рубанка, за ножом древесина остается нетронутой и образует горб. Выравнивают подошву рубанком с двойным ножом в направлении от рожка к затылку, снимая очень тонкую стружку. Следует проверить положение боковой, правой по ходу, стороны. Она должна быть выстрогана точно под углом 90° к подошве и образовывать с ней прямую линию – ребро, которое следует оберегать от ударов. Ребром удобно проверять точность выстроганной плоскости. Налаженную колодку следует покрыть лаком с трех сторон и с торцов. Для лучшего скольжения подошву можно смазать растительным маслом.
Подгонка ножа
Чтобы нож свободно ходил в летке, подтачивают боковую кромку. Ножи, плотно, без зазора, входящие в леток, при перемене влажности могут зажиматься и налаживать их затруднительно. А наладка необходима, потому что новые ножи заточены весьма приблизительно.

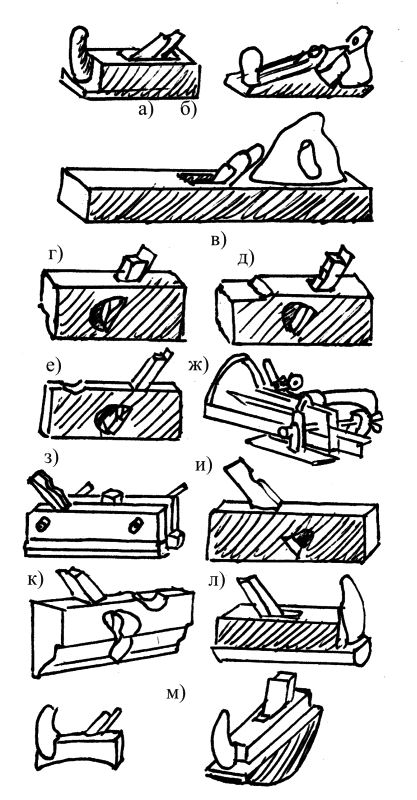

Рис. 14. Строгальный инструмент: а – деревянный рубанок; б – металлический рубанок; в – фуганок; г – отборник; д – фальцгебель; е – зензубель; ж – шпунтубель; з – грунтубель; и – штап; к – калевка; л – галтель; м – горбачи с вогнутым и выпуклым дном
Угол проверяют слесарным угольником, который должен прилегать к режущей части без просвета. Затем подогнанный по форме нож вставляют в леток и закрепляют клином. Край ножа должен быть параллелен подошве. Небольшой перекос может быть выровнен подвиганием ножа вбок ударом молотка по верхней части подошвы.
В хорошо налаженном рубанке расстояние от острия ножа до края летка должно быть: для одинарных рубанков – около 3 мм, для двойных рубанков и фуганков – около 2 мм (не более 5 толщин стружки). При большем расстоянии строгание не получится чистым.
Обычные рубанки бывают с одним и двумя ножами. Рубанки с двумя ножами (их еще называют двойники) строгают чище, чем рубанки с одним ножом, потому что снимают очень тонкую стружку. Нож должен иметь ширину 50 мм и прямое лезвие. Его устанавливают в колодке под углом 45–50°. В двойном рубанке на ноже крепят горбатик, с помощью которого регулируют толщину стружки.
Шерхебель применяют для первичной грубой обработки. При работе от этого инструмента остается рифленый в виде неглубоких борозд след. Его колодка – это прямоугольный брусок. Верхняя сторона колодки называется верхом, а нижняя – подошвой. В середине колодки устраивают сквозное отверстие: внизу, на подошве, узкое – ротик, а вверху широкое – леток. Ротик обычно делит колодку почти на две равные части: переднюю – носок и заднюю – пятку. Леток выполняют под углом 45°, который называют углом резания. Если сделать угол резания, например, 30°, то инструмент будет строгать менее чисто, а дерево будет скалываться. При угле резания больше 45° нож будет не строгать, а скоблить подобно цикле.
Внутри леток имеет плечики, на которые ставят нож и клинок. Клинком закрепляют нож в колодке, чтобы он не выскакивал во время работы. Ширина колодки должна быть больше ширины ножа, т.е. с двух сторон летка должны оставаться щечки толщиной не менее 7 мм. Под ножом крепят упор для предотвращения натирания мозоли между большим и указательным пальцами.
С торца колодки крепят стальную пробку.Задача шерхебеля – снять основную массу материала, оставив необходимый запас для продолжения обработки другим инструментом. Для лучшего забора материала в леток инструмента нож шерхебеля делают полукруглым, а его вылет от подошвы – 1–3 мм. Выравниваются борозды рубанком с прямой режущей кромкой ножа. Фуганок рассчитан на работу с большими по площади и длинными деталями.
Галтель применяют для строжки желобков. Он имеет выпуклую подошву. Форма лезвия ножа – удлиненный полуовал. Ширина лезвия 5–40 мм.
Фуганок имеет ту же конструкцию, что и рубанок, но больше по размеру. Строгает он точнее и ровнее рубанка. Фуганки различают полные и неполные (полуфуганки), чаще с двойными ножами. Длина колодки у полного фуганка – 700 мм, высота – 76, ширина – 85, а ширина ножа – 65 мм. У полуфуганка длина колодки – 500 мм, высота – 65, ширина – 70, а ширина ножа – 50 мм, но может быть и 65 мм.
Нож ставят в колодку под углом 45–47°. Он имеет прямое лезвие. В передней части колодки есть боек, по которому наносят удары, когда требуется выбить клин и освободить нож.
Шлифтик применяют для чистого строгания шероховатых мест. Он напоминает двойной рубанок. Длина его колодки – 200 мм, ширина – 40–50 мм. Нож ставят под углом 60°. Лезвие ножа шлифтика при правильной наладке может снимать очень тонкую стружку.
Цинубель используют для придания поверхности шероховатости, которая обеспечивает лучшее склеивание древесины. Он представляет собой небольшой рубанок с колодкой длиной 200 мм, шириной 60 мм и одинарным ножом с мелкими желобками, которые образуют на жале лезвия мелкие зубчики. Нож ставят под углом 80°.
Торцевой рубанок предназначен специально для острожки торцов. Его нож ставят под углом к продольной оси колодки.
Фальцгебелем, или фальцовкой, отбирают фальцы и четверти и зачищают их после вырубки стамеской или другими инструментами. Выступ на его колодке ограничивает ширину отбираемого фальца и направляет струг по ребру доски или бруска. Колодка может быть с двумя выступами, которые не только направляют ее точно по кромке бруска или доски, но и ограничивают ширину и глубину фальца.
Зензубелем можно выстругивать фальцы или четверти любой ширины и глубины. При работе колодку придерживают пальцами, причем пальцы должны двигаться по кромке доски или бруска. Можно колодку направлять и накладкой – рейкой, прибитой гвоздями или привинченной шурупами. Накладка ограничивает ширину фальца или четверти. Ножи ставят прямо или косо. Косо поставленный нож позволяет строгать древесину как вдоль, так и поперек волокон.
У фальцгебеля и зензубеля длина колодки составляет 240 мм, ширина – 30, высота – 80, а ширина ножа – 15 мм.
Шпунтубель, или шпунт, применяют для выборки шпунта (канавки) разной глубины. Ширина ножа зависит от ширины шпунта и колеблется от 3 до 10 мм. Переставляя планку и устанавливая нож рядом с ранее выбранным шпунтом, можно получить шпунт любой ширины. Стальной гребень расположен в середине колодки и имеет ту же ширину, что и нож. Планку крепят сбоку колодки двумя винтами. Она идет по кромке бруска и направляет инструмент. Вращением гайки планку прижимают или удаляют от колодки.
