— при встречном ветре, а также при наземном атмосферном давлении больше 750 мм дальность полета (высота падения) гранаты уменьшается, а при попутном ветре и при давлении меньше 750 мм — увеличивается;
— боковой ветер отклоняет кумулятивную гранату в ту сторону, откуда дует ветер, а осколочную гранату — в ту сторону, куда дует ветер;
— чем больше дальность до цели (время полета гранаты), а также скорость движения цели, тем больше должна быть величина упреждения; величина упреждения зависит также от направления движения цели.
Пользуясь таблицами стрельб (приложения 3, 4), можно уяснить влияние перечисленных факторов на выбор прицела, точки прицеливания и величину поправки направления на боковой ветер и движение цели.
93. Для стрельбы по неподвижным целям исходный прицел назначается соответственно определенному расстоянию до цели с округлением до 100 м.
В качестве исходной используется центральная прицельная марка соответствующего прицела, если не вводится поправка
Исходная точка прицеливания выбирается в середине цели.
При стрельбе кумулятивной гранатой необходимо учитывать поправку на отклонение температуры воздуха (выстрела) от номинальной, пользуясь таблицей стрельбы (приложение 3), и учесть эту поправку при выборе точки прицеливания по высоте.
При стрельбе осколочной гранатой прямой наводкой поправка на отклонение температуры воздуха от номинальной незначительна и может не учитываться.
Если необходимо ввести поправку направления на действие бокового ветра и эта поправка учитывается в фигурах цели, то надо, используя для наводки центральную прицельную марку, вынести точку прицеливания по боковому направлению.
94. Боковой ветер оказывает значительное влияние на полет гранаты. Отклонение кумулятивной гранаты в сторону, откуда дует ветер, объясняется тем, что боковой ветер во время работы реактивного двигателя, действуя на стабилизатор гранаты, поворачивает ее головную часть на ветер и под действием реактивной силы, направленной вдоль оси, граната отклоняется от плоскости стрельбы в ту сторону, откуда дует ветер (рис. 48, а). Осколочная граната, не имея реактивного двигателя, отклоняется в сторону, куда дует ветер (рис. 48, б).
95. Направление и скорость ветра могут быть определены глазомерно — по личному ощущению и по наблюдению за действием ветра на легкие предметы: нитку, платок, дым, траву, ветви деревьев и т. п., как указано в табл. 1.
96. Поправки направления на боковой ветер учитывать, руководствуясь табл. 2, рассчитанной для сильного ветра, дующего со скоростью 10 м/с под углом 90° к плоскости стрельбы.

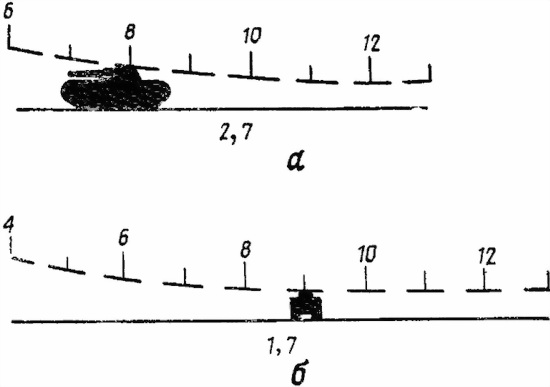

Рис. 48. Влияние бокового ветра на полет гранат:
а — кумулятивной гранаты; б — осколочной гранаты
Из таблицы видно, что округленно поправку направления на сильный боковой ветер, дующий под углом 90° к плоскости стрельбы, можно принять равной:
а) При стрельбе кумулятивной гранатой:
— 1 делению шкалы боковых поправок при стрельбе на дальности от 500 до 1000 м и 0,5 деления — при стрельбе на 400, 1100 и 1200 м;
— 1 фигуре лобовой проекции танка при стрельбе на дальности от 500 до 1200 м и 0,5 фигуры — при стрельбе на 400 м;
— 0,5 фигуры боковой проекции танка при стрельбе от 500 до 1200 м.
Таблица 1
| Предметы | Слабый ветер (2–3 м/с) | Умеренный ветер (4–6 м/с) | Сильный ветер (8 — 12 м/с) |
|---|---|---|---|
| Нитка | Отклоняется незначительно | Отклоняется сильно | Держится горизонтально |
| Платок | Колышется и слегка развевается | Развевается | Рвется из рук |
| Дым из трубы | Незначительно откланяется | Отклоняется и тянется | Резко откланяется и разрывается |
| Трава | Колышется | Наклоняется к земле | Стелется по земле |
| Ветви деревьев | Колеблются ветви и листья | Отклоняются тонкие ветви и сильно колышутся листья | Отклоняются большие ветви |
Таблица 2
| Дальность стрельбы, м | Для стрельбы кумулятивной гранатой | Для стрельбы осколочной гранатой прямой наводкой | ||||||
|---|---|---|---|---|---|---|---|---|
| табличные поправки | поправки (округленно) | табличные поправки | поправки (округленно) | |||||
| в тысячных | в метрах | в делениях шкалы боковых поправок (цена деления 5 тысячных) | в фигурах танка | в тысячных | в метрах | в делениях шкалы боковых поправок (цена деления 5 тысячных) | ||
| лобовой проекции (ширина танка 3,5 м) | боковой проекции (длина танка 6,9 м) | |||||||
| 300 | 0,4 | 0,12 | – | – | – | 1,0 | 0,3 | – |
| 400 | 2,7 | 1,08 | 0,5 | 0,5 | – | 1,0 | 0,4 | – |
| 500 | 4,5 | 2,25 | 1 | 1 | 0,5 | 1,0 | 0,5 | – |
| 600 | 5,8 | 3,48 | 1 | 1 | 0,5 | 2,0 | 1,2 | 0,5 |
| 700 | 6,0 | 4,2 | 1 | 1 | 0,5 | 2,0 | 1,4 | 0,5 |
| 800 | 5,8 | 4,64 | 1 | 1 | 0,5 | 3,0 | 2,4 | 0,5 |
| 900 | 5,0 | 4,5 | 1 | 1 | 0,5 | 3,0 | 2,7 | 0,5 |
| 1000 | 4,1 | 4,1 | 1 | 1 | 0,5 | 3,0 | 3,0 | 0,5 |
| 1100 | 3,1 | 3,41 | 0,5 | 1 | 0,5 | 4,0 | 4,4 | 1 |
| 1200 | 1,9 | 2,28 | 0,5 | 1 | 0,5 | 4,0 | 4,8 | 1 |
| 1300 | 0,6 | 0,78 | – | – | – | 4,0 | 5,2 | 1 |
б) При стрельбе осколочной гранатой прямой наводкой:
— 0,5 деления шкалы боковых поправок при стрельбе на дальности от 600 до 1000 м и 1 делению — при стрельбе на дальности от 1100 до 1300 м; поправка направления может также учитываться выносом точки прицеливания в фигурах цели.
При косом ветре поправку уменьшают в два раза; при скорости ветра меньше (больше) 10 м/с величина боковой поправки пропорционально уменьшается (увеличивается).
Поправку направления на боковой ветер учитывают поворотом гранатомета:
— при стрельбе кумулятивной гранатой в сторону, куда дует ветер;
— при стрельбе осколочной гранатой в сторону, откуда дует ветер.
Пример 1. Стрельба ведется кумулятивной гранатой по неподвижному танку на дальность 900 м. Температура воздуха –20 °C. Ветер боковой, дует справа со скоростью 10 м/с.
Решение. Маховичок шкалы температурных поправок ставится на температурную установку «-». Командир гранатомета командует (рис. 49, а): «Кумулятивной, прямо танк, 9, влево фигура (или справа первая марка) — огонь!»
По этой команде наводчик устанавливает сетку шкалы «КУМ» и выносит центральную прицельную марку влево на одну фигуру (или производит прицеливание первым штрихом справа от центральной прицельной марки).
Пример 2. Стрельба ведется осколочной гранатой по реактивной установке на дальность 1200 м. Температура воздуха –20 °C. Ветер боковой, дует справа со скоростью 10 м/с.
Решение. Маховичок шкалы температурных поправок ставится на температурную установку «-». Командир гранатомета командует (рис. 49, б): «Осколочной, ориентир первый, вправо 40, реактивная установка, 12, слева первая марка (или вправо фигура) — огонь!»
