С ружьем на глубину. Спортивная подводная стрельба

Второй недостаток – их сравнительно сильная отдача при выстреле и отсюда – значительный «опрокидывающий момент», снижающий прицельность боя.

Рассмотрим теперь принцип действия ружей резинового боя. Энергия растянутой резины использовалась в самых первых и простейших приспособлениях для подводной охоты, таких, как «гавайское копье» или «слинг». И первые подводные ружья, созданные руками пионеров этого вида спорта, а затем и промышленными предприятиями, также в качестве источника силы использовали резину.

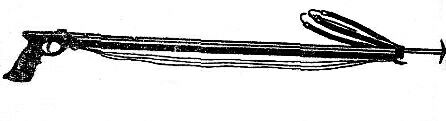

Ружье резинового боя имеет наиболее простую из всех типов современного подводного оружия конструкцию. Оно состоит из несущей трубы, рукоятки со спусковым механизмом, тяжей и гарпуна со скользящей по нему втулкой для крепления линя. В простых моделях гарпун вводится в отверстие на передней струбцине тяжей, продвигается до рукоятки, вставляется в отверстие и защелкивается с шепталом. Втулкой линя он центруется в переднем отверстии. Гарпун, таким образом, свободно лежит в толще воды, только в двух точках – в начале и в конце касаясь ружья. Резина натягивается, и дужка заводится в косую прорезь на теле гарпуна. Ружье заряжено... Нажатием курка освобождается хвостовик гарпуна, резина сокращается и толкает гарпун. Своим утолщением на заднем конце он выбивает центрующую втулку с линем и продолжает свой путь вперед. Все ружье состоит из десятка деталей. Простота обеспечивает надежность.

Принцип резинового боя позволяет иметь оружие самой разной мощности и даже в одном ружье варьировать силу выстрела. Для этого на теле гарпуна делается не одна, а две прорези на некотором расстоянии друг от друга. Для слабого выстрела дужка заводится в ближнюю, для сильного – в дальнюю прорезь. Мощные, длинные резиновые арбалеты выпускаются с двумя и даже тремя парами резиновых тяжей с соответственным количеством прорезей на гарпуне. Можно зарядить ружье на одну пару тяжей, на две или на все три, что утраивает наименьшую силу выстрела (рис. 7).

Рис.7

В незначительно усложненных конструкциях резиновых ружей гарпун во время рабочего хода скользит в желобе, как в конструкции арбалета Н. Черникова, или в стволе, как в конструкции ружья «Нептун», получившей диплом I степени и I премию на Московском смотре технического творчества в 1962 году (рис. 8) [7] .

Рис.8

7

Арбалет Н. Черникова легко изготовить в домашних условиях. Он хорош еще и тем, что ручка его сделана подобно ручке дуэльного пистолета, что почти полностью снимает опрокидывающий момент. Чертежи и подробное описание этого арбалета см. в сб. «Снаряжение спортсмена-подводника», М., Изд-во ДОСААФ, 1962 г. Чертежи и описание ружья «Нептун» конструкции М. Микрюкова см. в журнале «Рыболовство и рыбоводство», 1966 г., № 5.

Достоинство оружия резинового боя, кроме его простоты и надежности, – прицельность выстрела, особенно в конструкциях с направляющими. Причина этого, в частности, значительно меньший, чем у пневматических ружей, опрокидывающий момент.

Основная и главная слабость резиновых ружей состоит в том, что работа, затрачиваемая на растяжение резины при зарядке, всегда в той или иной мере больше работы, которую резина возвращает при сокращении.

В результате потери напряжений в натянутых какое-то время резиновых тяжах сила выстрела по сравнению с максимальной может упасть в среднем на 20%. Это характерное свойство резины ставит все оружие этого типа в невыгодное положение по сравнению с пневматическим и даже пружинным [8] .

8

О теории выстрела и полета гарпуна резиновых ружей см. в сб. «Снаряжение спортсмена-подводника», М., Изд-во ДОСААФ. 1962 г., стр. 10-21.

Основной способ сохранить энергоемкость резины во время длительного пребывания ружья в заряженном состоянии – использовать такие тяжи, чтобы длина их в натянутом положении не превышала 300%. В этом случае, как показывают исследования и теоретические расчеты, деформации резины можно принять обратимыми и линейными. То есть, усилие зарядки даже через сравнительно большой момент времени будет мало отличаться от усилия выброса гарпуна.

Второй менее существенный недостаток всех ружей е данного типа – повреждаемость и недолговечность резины тяжей. При попеременном и совместном воздействии воды, воздуха, солнца она быстро «старится», трескается, сохнет и слабеет. Два сезона достаточно активной работы – предельный срок резиновых тяжей, после которого их надо менять.

Конечно, популярность ружей резинового боя после изобретения и совершенствования пневматических значительно упала. Но, если еще 4-5 лет назад среди подводных стрелков всего мира наблюдался массовый переход от резиновых ружей к пневматическим, то сейчас положение вполне стабилизировалось.

Несмотря на существенные и в определенной мере неустранимые недостатки, резиновые ружья продолжают производить почти все фирмы мира.

У подводного стрелка должно быть несколько ружей разных данных и параметров, так как ему приходится выполнять различные упражнения программы соревнований в разных условиях бассейнов и открытой воды. Мощность и габариты – вот те параметры, по которым ружья должны отличаться в зависимости от того, какое упражнение и в каких природных условиях выполняет спортсмен.

В пресной воде необходимо самое короткое ружье наименьшей мощности. В море лучше использовать оружие среднего размера и средней мощности (регулируемой) с убойной силой от 3 до 6 м, когда выполняется упражнение стрельбы по рыбам. Для выполнения упражнений по неподвижной и движущейся мишени нужно оружие максимальной мощности и максимальной длины гарпуна, ибо от этого в первую очередь зависит прицельносгь выстрела. По мере освоения упражнений они будут усложняться – мишень станет меньше, а дистанция нырка – длиннее и сложнее по препятствиям.

За многие годы производства подводного оружия разработано множество гарпунных наконечников – однозубцев, двузубцев, трезубцев и многозубцев. В правилах, действующих в нашей стране, сказано, что спортсмен-подводный стрелок при выполнении любого упражнения под водой может пользоваться только одинарными наконечниками. Это правильно, во-первых, потому что, пользуясь однозубым наконечником, спортсмен развивает прицельную, точную стрельбу, во-вторых, потому что однозубец летит на гораздо большее расстояние и более прицельно. Кроме того, с однозубца реже сходит рыба, чем с трезубца.

Рассмотрим типы однозубцев.

Для выполнения упражнения подводной стрельбы по мишеням наконечник не должен иметь контрагента – откидывающегося зуба.

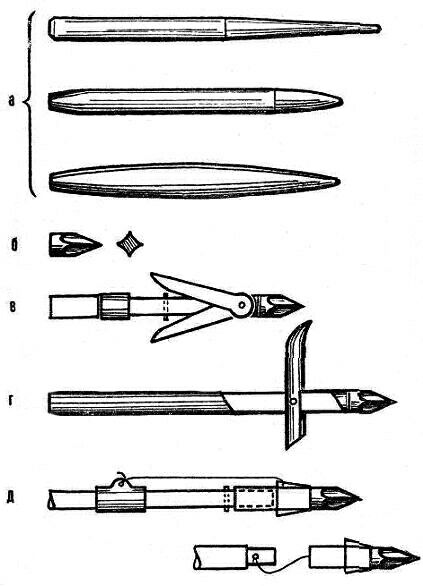

Наконечник изготовляют достаточно массивным, чтобы центр тяжести гарпуна был смещен вперед. Конец не должен быть острым, чтобы не пробить глубоко мишень и не застрять в ней. Три конструкции наконечников для стрельбы по мишеням показаны на рис. 9,а. Все они дают неплохие результаты.

Наконечники – однозубцы для стрельбы по рыбам – иные по конструкции. Такой однозубец не должен значительно превышать диаметр гарпуна, ибо при этом увеличивается лобовое сопротивление и уменьшается проникающая способность наконечника. Он должен быть острым и при любом угле попадания не рикошетить, а пробивать цель. Лучше других в этом отношении наконечник с кортикоподобным острием (рис. 9,б).

Рис.9

При подводной стрельбе по рыбе на пути полета гарпуна иногда оказывается камень. При поисках в гротах и пещерах заранее знаешь – попадешь ты в рыбу или нет, гарпун обязательно ударится в скалу. Поэтому – надо иметь сменные бойки наконечника.

Наконечник должен иметь один или два откидных контрагента. Иногда они фиксируются колечком. При попадании оно сдвигается, и откидные контрагенты раскрываются под воздействием резинового вкладыша, вставленного в сквозное сверление (рис. 9,е). Чаще контрагенты не фиксируются, а прижимаются к наконечнику встречным током воды. Если откидной контрагент один, желательно делать его таким, чтобы, открываясь, он выступал по обе стороны наконечника, образуя поперечину (рис. 9, г).
