Самоходные установки на базе танка Т-34
Шрифт:

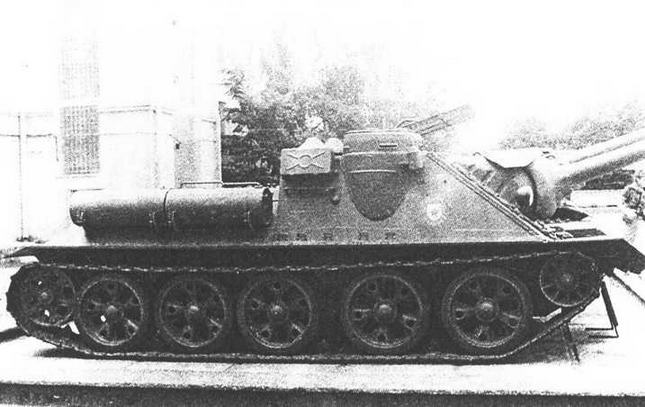

Единственная сохранившаяся до наших дней СУ-122 в Музее бронетанкового вооружения и техники в Кубинке.
В окончательно отработанной конструкции серийной САУ СУ-122 вся моторнотрансмиссионная группа и ходовая часть танка Т-34 сохранились без изменений; отделения управления и боевое располагались в передней части машины и были полностью бронированы; масса САУ— 29,6 т — была меньше массы танка Т-34, скорость движения, проходимость и маневренность остались прежними.
В качестве вооружения САУ использовались качающаяся и вращающаяся
Боекомплект — 40 выстрелов раздельно-гильзового заряжания, в основном осколочно-фугасные. В отдельных случаях для борьбы с танками противника на дальностях до 1000 м применялись кумулятивные снаряды массой 13,4 кг, способные пробивать броню в 100— 120 мм. Масса осколочно-фугасного снаряда —21,7 кг. Для самообороны экипажа установка снабжалась двумя пистолетами-пулеметами ППШ (20 дисков — 1420 патронов) и 20 ручными гранатами Ф-1.
Для стрельбы прямой наводкой и с закрытых огневых позиций использовался один панорамный прицел с полунезависимой линией прицеливания. Головка панорамы выходила под бронированный козырек корпуса, имевший боковые отверстия для обзора местности, которые при необходимости могли закрываться шарнирными крышками. У командира машины имелись перископический танковый прибор наблюдения ПТК-5, позволявший производить круговое наблюдение за местностью, и радиостанция 9РМ. Командир машины, помимо своих прямых обязанностей, выполнял работу правого наводчика по углу возвышения.
Относительно большой состав экипажа — 5 человек — объясняется тем, что 122-мм гаубица имела поршневой затвор, раздельное заряжание и разнесенный по обе стороны орудия механизм наведения (слева находился маховик винтового поворотного механизма, а справа — маховик секторного подъемного механизма). Угол горизонтального наведения орудия составлял 20° (по 10° на сторону), вертикальный — от +25° до — 3°.

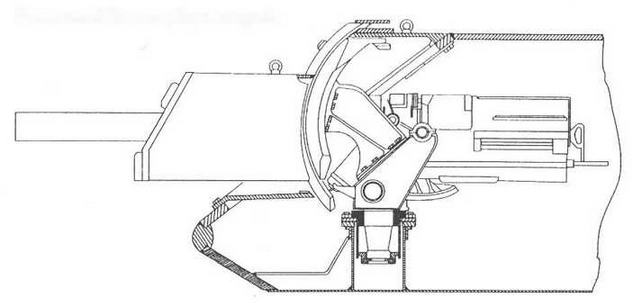

Установка 122-мм гаубицы на тумбе.

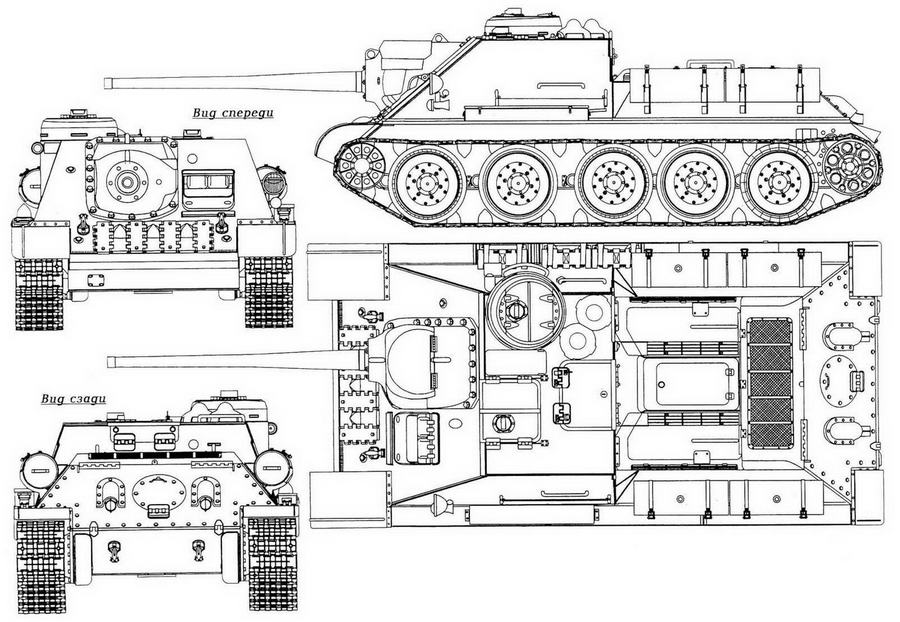

Форма корпуса САУ по сравнению с СУ-122 изменений не претерпела. Расположение люков и приборов наблюдения в основном идентично опытной СУ-122-III.
Для командира установки к крыше корпуса приваривался броневой колпак с призматическим и перископическим (ПТК-5) приборами наблюдения. Позже число призматических приборов у командира довели до двух, а их общее количество возросло с трех до пяти. В лобовом и бортовых листах корпуса имелись отверстия для стрельбы из личного оружия, закрываемые броневыми заглушками. Слева от колпака командира в крыше находился люк для установки в боевом положении панорамного прицела, а за ним — посадочный люк с двустворчатой крышкой. Люк механика-водителя был заимствован у танка Т-34 без изменений.
В лобовом листе корпуса в рамке устанавливалась 85-мм пушка Д-5С-85 (или Д-5С-85А) обр. 1943 года с длиной ствола 48,8 калибра. Масса качающейся части пушки без бронировки 1230 кг (Д-5С- ~ 85А — 1370 кг). Предельная длина отката 320 мм. Затвор клиновой с полуавтоматикой копирного типа. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались над стволом: с правой стороны — накатник, с левой — тормоз отката. Угол горизонтального наведения 20°, вертикального — от — 5° до +25°. Спусковой механизм — механический, ручной. Скорострельность пушки с закрытыми люками боевой рубки составляла 6 — 7 выстр./мин.
Для стрельбы прямой наводкой использовался телескопический прицел 10Т-15 (на части машин ТШ-15),

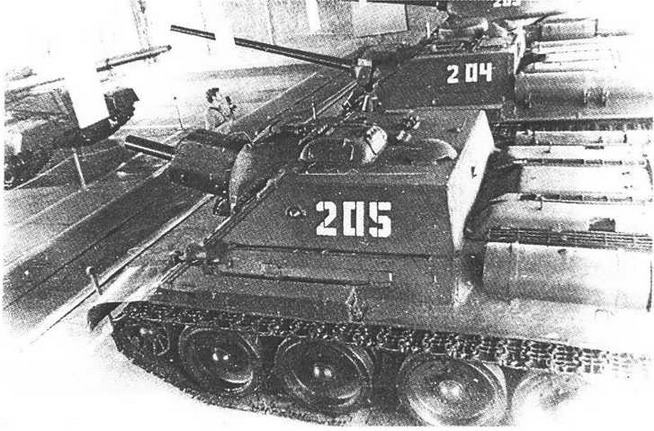

а для стрельбы как прямой, так и непрямой наводкой — панорамный прицел.СУ-85М в корпусе СУ-100 ранних выпусков.
Для стрельбы из 85-мм самоходной пушки использовались штатные боеприпасы от 85-мм зенитной пушки обр. 1939 года:
— унитарный патрон с бронебойно-трассирующим тупоголовым снарядом (БР-365) с баллистическим наконечником с взрывателями МД-5 и МД-7;
— унитарный патрон с бронебойнотрассирующим остроголовым снарядом (БР-365К) с взрывателем МД-8;
— унитарный патрон с осколочной стальной гранатой (O-365К) с взрывателем КТМ-1;
— унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-365П (принят на вооружение в феврале 1944 года).
По бронебойности орудие Д-5С на 57% превосходило пушку Ф-34 танка Т-34 и на 45% — гаубицу М-30 самохода СУ-122, что увеличивало дальность эффективной борьбы с немецкими танками в 1,5 раза. Боекомплект САУ состоял из 48 унитарных выстрелов, из них 19 бронебойных, 9 подкалиберных и 20 осколочно-фугасных. Кроме того, в боекомплект входили 1420 патронов (20 дисков) к двум пистолетам-пулеметам ППШ и 24 ручных гранаты Ф-1.
На СУ-85 устанавливалась радиостанция ЭРМ или 9РС и танковое переговорное устройство ТПУ-Збис-Ф.

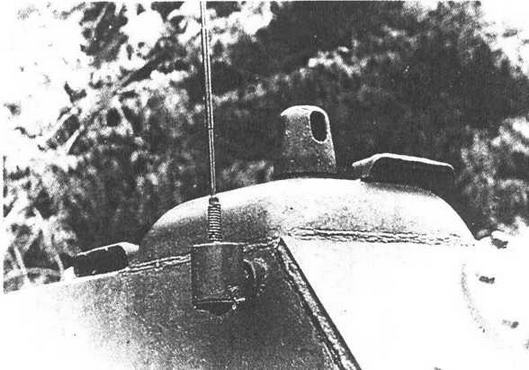

Командирская башенка с прибором 11ТК-5 и антенный ввод СУ-85.
Схема бронирования СУ-100.
Компоновка САУ аналогична компоновке СУ-122 и СУ-85. В отличие от последних, ходовая часть и моторно-трансмиссионная группа заимствованы у танка Т-34-85.
Отделение управления располагалось в носовой части САУ. В нем размещались сиденье механика-водителя, кулиса коробки передач, рычаги и педали приводов управления,контрольно-измерительные приборы, два баллона со сжатым воздухом, передние топливные баки, часть боекомплекта и ЗИП, аппарат ТПУ и др.
Боевое отделение находилось в средней части корпуса за отделением управления. В нем размещались вооружение с прицельными приспособлениями, основная часть боекомплекта, радиостанция, два аппарата ТПУ и часть ЗИП.
| Характеристики 85-мм снарядов | ||||
| Марка | О-365К | БР-365 | БР-365 К | БР-365П |
| Масса снаряда, кг | 9,54 | 9,2 | 9,34 | 5,35 |
| Начальная скорость, м/с | 793 | 800 | 800 | 1050 |
| Бронепробиваемость по нормали, мм на дистанции, м | ||||
| 500 | — | 111 | 101 | 143 |
| 1000 | — | 102 | 84 | 103 |
| 1500 | — | 93 | 69 | — |
| 2000 | – | 85 | 57 | – |
