Самолеты Р.Л. Бартини

«28 августа 1939 года на самолете «Сталь-7» летчиками Шебановым, Матвеевым и Байкузовым был установлен мировой рекорд скорости на дистанции 5000 км. Это достижение официально утверждено в качестве мирового рекорда ФАИ.

Об этом рекорде в течение последних лет в нашей стране ни при каких обстоятельствах не принято упоминать.

Я обращаюсь к Вам с просьбой дать указание соответствующим организациям не замалчивать об этом существенном достижении нашей Авиации».

Но это послание оказалось «криком в пустыне». В труде «История военно-воздушных сил Советской Армии», изданной в 1954 году, рекорд был преподнесен в качестве всесоюзного, а в книге «Краткий очерк развития самолетов в СССР», написанной Р.И.Виноградовым и А.В.Минаевым и изданной в 1956 году, о рекордных полетах «Сталь-6» и «Сталь-7» вообще нет ни слова.

Завеса истории, связанной с арестом Бартини, лишь только недавно начала приподниматься. Как говорилось, в 1930 году Роберт Людвигович поступил на работу в НИИ ГВФ по рекомендации наркома обороны Михаила.Тухачевского и начальника Военно-воздушных сил (по современному – главнокомандующего ВВС) Якова Алксниса. Оба они в 1937 году были арестованы и затем расстреляны как «враги народа». Вслед за арестом Тухачевского тюремные учреждения стали заполнять и те, кто с ним был прямо или косвенно связан. Вместе с участниками «антигосударственного заговора» оказался и РЛ.Бартини. Лес рубят – щепки летят,..

* * *

Проектирование 12-местной пассажирской машины «Сталь-7» началось в мае 1934 года и, как рассказывал И.А.Берлин, на этом настоял один из руководителей НИИ ГВФ Петр Васильевич Дементьев, будущий министр авиационной промышленности. Самолет разрабатывался в соответствии с требованиями Главного управления ГВФ, среди которых оговаривалась установка лицензионных моторов «Испано-Сюиза» жидкостного охлаждения, будущих М-100. Это было время, когда одним из главных требований к самолету подобного назначения являлось достижение наибольшей скорости.

В 1933 году французскому конструктору Андрэ Лявилю, работавшему по контракту в Советском Союзе, поручили проектирование пассажирского самолета. Весной 1935 года начались летные испытания машины, получившей обозначение ЗИГ-1 (ПС-89). Вначале все шло удачно, но 27 декабря самолет потерпел катастрофу вследствие вибраций (бафтинга) стабилизатора.

Параллельно со «Сталь-7» и ПС-89 создавался пассажирский самолет АНТ-35 (ПС-35). Общими для этих трех машин были максимально ужатые фюзеляжи, что сделали для достижения наибольшей скорости, в ущерб комфорту для пассажиров. ПС-89 и АНТ-35 по летно-техническим данным значительно уступали «Стали-7». Тем не менее, «Сталь-7» осталась в единственном экземпляре, ПС-89 построили в семи экземплярах (не считая опытной машины), которые эксплуатировались на линиях Аэрофлота, в частности, Москва – Симферополь. Что касается ПС-35, то выпустили девять самолетов (включая опытный), восемь из которых можно было встретить в Аэрофлоте, в том числе и на международных авиалиниях, но недолго. Не знаю, как относились пассажиры к полетам на ПС-89, но ПС-35, созданный под руководством «партиарха отечественного самолетостроения» А.Н.Туполева, если не считать высокой скорости, был, мягко говоря, неудобен для них, и это стало одной из причин, почему он не получил широкого распространения.

В конце 1930-х годов требования к пассажирской машине еще раз изменились: на первый план выдвинули большую пассажировместимость и повышенный комфорт. В соответствии с этим была закуплена лицензия на производство самолета ДС-3 американской компании «Дуглас», выпускавшегося в Советском Союзе сначала под обозначением ПС-84, а затем – Ли-2. Этот самолет прослужил в гражданской авиации до конца 1970-х годов

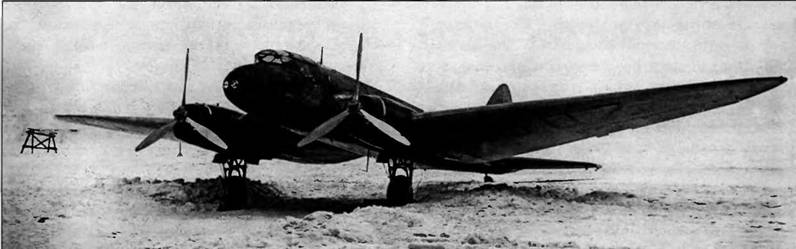

Самолет «Сталь-7»

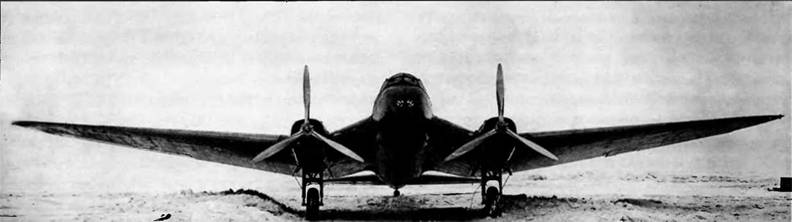

В декабре 1934 года «Сталь-7» выкатили из сборочного цеха завода опытных конструкций (ЗОК) НИИ ГВФ. Как и в предыдущих разработках, в новой машине Роберт Людвигович старался использовать нестандартные технические решения. В 1930-е годы в аэродинамической трубе Военно-воздушной академии имени Н.Е.Жуковского Бартини исследовал влияние динамической воздушной подушки и экранного эффекта на аэродинамические характеристики крыла малого удлинения, снабженного боковыми шайбами. Для этого был изготовлен ленточный бегущий экран. Итогом исследований стала довольно оригинальная схема самолета с низкорасположенным крылом в виде «обратной чайки».

Подобная схема позволяла установить в месте излома шасси с более короткими стойками, а значит и более легкое, убиравшееся поворотом назад в мотогондолы. Вдобавок такая схема несущей поверхности улучшала обзор летчику. Крыло, набранное из профилей, разработанных Бартини (после ареста Роберта Людвиговича этот профиль стал обозначаться как профиль завода № 240), удачно совмещалось с фюзеляжем, поперечное сечение которого было близко к треугольному, сведя к минимуму аэродинамическую интерференцию.

Но этой схеме свойственны и недостатки, в частности, излом крыла приводил к некоторому его утяжелению и появлению так называемого «диффузорного эффекта», вызывавшего увеличение аэродинамического сопротивления. Однако по мнению Бартини преимущества от этой компоновки для самолета «Сталь-7» были выше, чем недостатки.

Много позже, когда на базе «Сталь-7» построили бомбардировщик Ер-2, «диффузорный» эффект дал о себе знать. Связано это было как с увеличением удельной нагрузки на крыло с 97,2 до 157 килограммов на квадратный метр, так и с установкой тоннельных водорадиаторов двигателей с выходом теплого воздуха через жалюзи, размещенные вблизи излома крыла.

Использование крыла в виде «обратной чайки» позволило отказаться от средств его механизации – закрылков. Возможно, что после создания «Сталь-7» (в документах встречается также сокращенное обозначение «С-7») у Бартини усилился интерес к летательным аппаратам, использующим эффект близости земли.

Большая бортовая хорда крыла позволила разместить в его центроплане баки, вмещавшие необходимый для полета на большие расстояния запас бензина. Кроме этого, горючее разместили в баках – носках крыла, что ранее не встречалось ни в одном самолете.

Другим внешним отличием машины был фонарь кабины летчиков с остеклением, наклоненным вперед. Какую пользу для самолета приносила подобная конструкция, не понятно. Есть разные мнения на этот счет. По одному из них это техническое решение позволяло улучшить обзор вперед. Но оно не получило распространения в авиастроении.

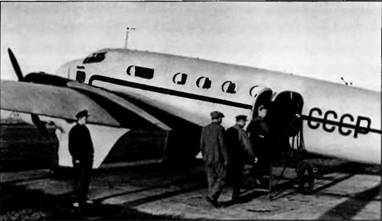

Конкуренты «Сталь-7» – ПС-89 (вверху) и ПС 35

Планер состоял из полумонококового цельнометаллического фюзеляжа и ферменного крыла с оперением, обшитым перкалем. Вся конструкция, собиравшаяся из стальных труб и фасонных профилей, соединенных точечной сваркой, отличалась значительной трудоемкостью.

В июне 1934 года начальник Аэрофлота И.С.Уншлихт собрал совещание по рассмотрению эскизного проекта самолета двойного назначения «Сталь-7», разработанного в СНИИ ГВФ. Как следует из протокола совещания, машина, предложенная Бартини, разрабатывалась в пассажирском и военном вариантах.

Первоначально самолет прорабатывался с двигателями М-17, а затем – с лицензионными «Испано-Сюиза», получившими в Советском Союзе обозначение М-] 00. Для обоих вариантов самолета задавалась посадочная скорость 80 километров в час, максимальная, с двигателями М-17 – 350, а с М-100 – 370 километров в час. Рассматривался вариант «Сталь-7» и с моторами М-34. Создавая этот самолет, Бартини пришел к выводу, что с двигателями М-100 мощностью по 750 лошадиных сил на высоте 2400 метров можно перешагнуть 400-километровый рубеж скорости и интуиция, в сочетании с точным расчетом, не подвела конструктора.
