По внешнему виду не понять, какова емкость того или иного модуля оперативной памяти. Читайте наклейки.

1.3.4. Жесткий диск

Жесткий диск (он же HDD, Hard Disk Drive, винчестер и «винт») используется, как вы уже знаете, для постоянного хранения информации. Информация с жесткого диска никуда не исчезнет при выключении питания. Жесткий диск — это не только электронное, но и механическое устройство, т. к. в его составе есть механические части. Иногда эти части выходят из строя: любой механической детали свойствен износ. Гарантийный срок работы жесткого диска обычно составляет 3 года. (К счастью, это не значит, что через 3 года жесткий диск обязан сломаться. Например, у меня все еще работает жесткий диск, купленный в 1997 году (Quantum, 1 Gb).)

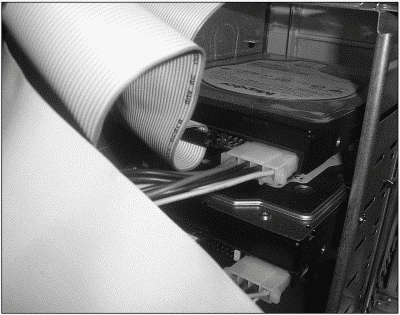

На рис. 5 изображено два жестких диска в корпусе компьютера крупным планом.

Рис. 5. Жесткие диски в корпусе компьютера.

1.3.5. Оптические приводы

Вы помните, что слово «оптические» применительно к компьютерам обозначает «имеющие отношение к лазеру»? Привод для чтения (записи) оптических дисков — неотъемлемая часть любого современного компьютера.

Существует несколько разновидностей приводов:

CD-ROM — только для чтения компакт-дисков (CD);

CD-RW — для чтения и записи CD;

DVD-ROM — умеет читать CD-диски, а также DVD-диски;

DVD/CD-RW — умеет читать и записывать CD-диски, а также читать DVD-диски;

DVD-RW — умеет читать и записывать все типы дисков (CD и DVD).

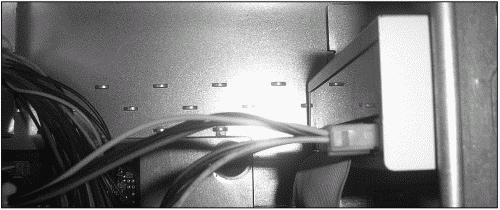

Ставить в свой ПК стоит DVD-RW (рис. 6), поскольку он наиболее универсален. Но об этом сейчас говорить не будем — проблеме выбора посвящена вторая глава.

Рис. 6. DVD-RW в системном блоке.

1.3.6. Видеокарта

Видеокарта (видеоадаптер, видеоплата) — это специальное устройство, позволяющее выводить изображение на экран монитора. Монитор подключается именно к видеокарте.

Видеокарта состоит из трех основных частей: видеопроцессор, ЦАП (цифро-аналоговый преобразователь) и видеопамять. Видеопроцессор использует видеопамять для чтения и записи видеоинформации, к видеопамяти, кроме того, может обращаться центральный процессор. ЦАП нужен для преобразования цифровой информации в аналоговые сигналы, т. е. для вывода информации на аналоговый монитор.

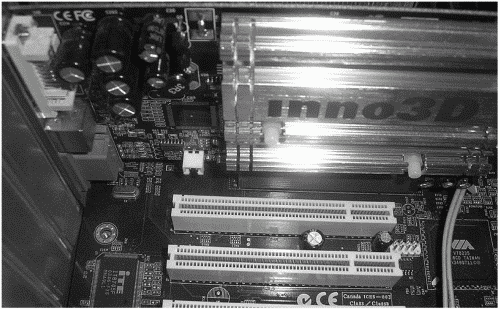

На рис. 7 изображена видеокарта в корпусе компьютера.

Рис. 7. Видеокарта в корпусе компьютера (nVidia GeForce FX 5500).

Современные видеоплаты имеют два разъема для подключения монитора: VGA-разъем для подключения аналогового CRT-монитора и DVI-разъем, используемый для подключения LCD-монитора.

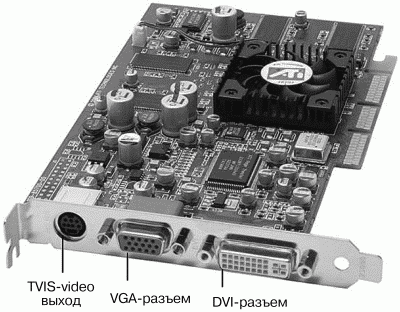

Но LCD-мониторы можно подключать и к аналоговому разъему, если DVI-разъем отсутствует. На рис. 8 показана обычная видеокарта с тремя разъемами:

VGA — для подключения CRT-монитора;

DVI — для подключения LCD-монитора;

TV/S-video — для подключения телевизора, видеомагнитофона.

Рис. 8. Видеокарта ATI стремя разъемами.

Вы заметили, что на рис. 8 изображена видеокарта с вентилятором, а на рис. 7 — без вентилятора? Вентиляторы, как правило, устанавливаются на более мощные видеокарты.

Видеоплата, как вы уже знаете, является платой расширения (т. е. то, что «втыкают» в один из специально для этого предназначенных слотов, разъемов, на материнской плате). Она, как и другие платы расширения, устанавливается в один из слотов (разъемов) на материнской плате.

Современные платы могут устанавливаться в слот AGP или в слот PCI Express (об этих слотах см. далее).

Впрочем, особо беспокоиться об этом не нужно — ведь вы купите компьютер в сборе, следовательно, видеокарта уже будет установлена. А вот если вы купите другую видеокарту… Тогда читайте главу 4, в которой мы будем рассматривать модернизацию компьютера.

1.3.7. Звуковая плата

Звуковая плата используется для воспроизведения и записи звука компьютером. В большинстве случаев она интегрирована (встроена «намертво») в материнскую плату, так как встраивание плат в материнскую плату позволяет несколько удешевить стоимость всего компьютера.

Встроенная звуковая плата не обеспечивает отличного звука, но удовлетворительный — гарантирует.

Если же вам нужна качественная звуковая плата, вы всегда сможете ее приобрести отдельно и установить в компьютер. (См. главу 4, о модернизации ПК.)

1.3.8. Сетевая карта

Как и звуковая, сетевая карта (плата) встроена в материнскую, причем по тем же самым причинам. Нужна она для организации домашней сети и (или) подключения к Интернету.

1.3.9. Слоты расширения: PCI и PCI Express

Как вы уже знаете, слоты расширения — это разъемы, в которые устанавливаются платы расширения, увеличивающие возможности вашего компьютера: видеоплата, аудиоплата и сетевая плата.

Когда вы вставляете плату расширения в слот расширения (то есть подключаете видео-, аудио-, сетевую плату к материнской плате), происходит передача данных между оперативной памятью и платой, которую вы вставили. Эти данные передаются по специальной электронной магистрали — шине.

На современных компьютерах обычно стоят две из трех шин:

PCI (Peripheral Component Interconnect) — до недавнего времени самая распространенная 32-битная шина, разработанная компанией Intel, позволяет подключать к материнской плате до 10 плат расширения (но обычно на системной плате вы найдете не более четырех PCI-слотов);

AGP (Accelerated Graphic Port) — была разработана для того, чтобы снизить нагрузку на шину PCI — по шине AGP передаются только видеоданные; к слоту AGP можно подключить только AGP-видеокарту;

PCI Express — новое поколение шины PCI.

На современных материнских платах можно встретить разъемы (слоты) двух типов: или AGP и PCI, или PCI и PCI Express. Внешне отличить эти разъемы очень просто — по цвету:

белый слот — шина PCI;

коричневый слот — шина AGP;

черный слот — шина PCI Express.

Поговорим подробнее о PCI Express, поскольку это шина будущего.

Стоит отдельно сказать о единицах измерения информации. Базовая единица измерения информации — один бит. Бит может содержать одно из двух значений — или 0 или 1. Восемь битов формируют байт. Этого количества битов достаточно, чтобы с помощью ноликов и единичек закодировать один символ. То есть в одном байте помещается один символ информации — буква, цифра и т. д. 1024байта— это один килобайт (Кб), а 1024 килобайта— это 1 мегабайт (Мб). 1024 мегабайта — это 1 гигабайт (Гб), а 1024гигабайта— это 1 терабайт (Тб). Обратите внимание, именно 1024, а не 1000. Почему было выбрано значение 1024? Потому что в компьютере используется двоичная система счисления (есть только два значения— 0 и 1). 2 в 10-й степени — это и есть 1024.
