Линейная диаграмма

Линейная диаграмма (Line) предназначена для того, чтобы проследить за изменениями нескольких величин при переходе от одной точки к другой.

Пример 3. Построить линейную диаграмму на основе таблицы из примера 2, отражающую изменение количества собранных грибов в зависимости от их вида.

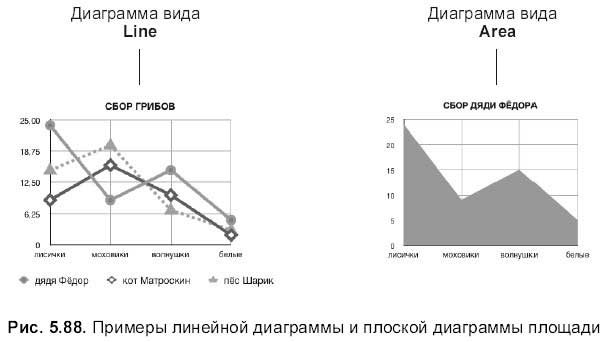

Опорных точек по-прежнему остается четыре по числу разновидностей грибов. Количество собранных грибов отмечается на графике метками, соединенными друг с другом отрезками. В результате чего график представляет собой ломаную линию, состоящую из нескольких отрезков, отсюда данный вид диаграмм так и называется — линейная. Диаграмма, изображенная на рис. 5.88, содержит три линии, каждая из которых соответствует одному сборщику. Линии отличаются друг от друга: цветом, толщиной, типом штриха, маркерами.

Диаграмма площадей

Диаграмма площади представляет гибрид линейной и столбцовой диаграмм, нагляднее отражает сравнение нескольких величин в одной точке.

Пример 4. Построить диаграмму площади на основе таблицы из примера 1, отражающую сбор дяди Федора.

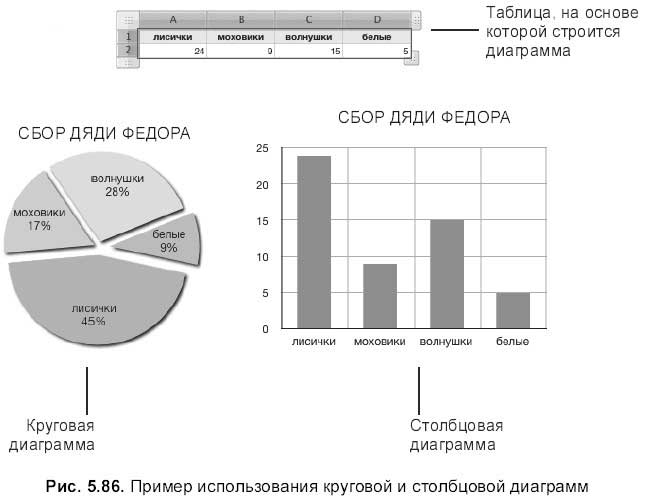

Если на вершинах столбцов, приведенных на рис. 5.86, отметить точки, соединить их отрезками и полученную площадь закрасить каким-либо цветом, то получится диаграмма площади, представленная на рис. 5.88. Для отображения нескольких сборщиков этот вид диаграммы не информативен.

Numbers предлагает два варианта диаграммы площади: Area (Площадь) и ее объемный вариант 3D Area (Трехмерная площадь).

Многоярусные диаграммы

Многоярусная диаграмма позволяет наглядно сравнить суммы нескольких величин в нескольких точках, и при этом показать вклад каждой величины в общую сумму.

Пример 5. Построить многоярусные диаграммы на основе таблицы из примера 2.

Numbers предлагает шесть вариантов многоярусной диаграммы: Stacked Column (Многоярусные столбцы) и ее объемный вариант 3D Stacked Column (Трехмерные многоярусные столбцы), Stacked Bar (Многоярусная гистограмма) и 3D Stacked Bar (Трехмерная многоярусная гистограмма), Stacked Area (Многоярусная площадь) и 3D Stacked Area (Трехмерная многоярусная площадь).

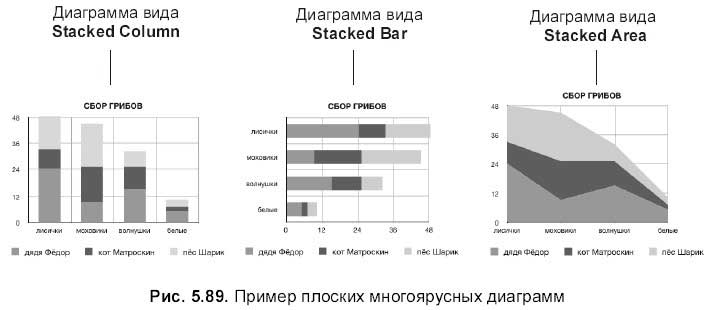

Два первых варианта напоминают столбцовую диаграмму, у которой столбцы ставятся не рядом друг с другом, а один на другой. Соответственно вертикальный размер определяется не наибольшей величиной, а наибольшей суммой величин. Количество столбцов равно количеству опорных точек, многоярусная диаграмма Stacked Column (Многоярусные столбцы) и ее объемный вариант, построенные на основе таблицы из примера 2, содержат всего четыре многоярусных столбика, что равно количеству сборщиков (рис. 5.89).

Гистограмма и трехмерная гистограмма тоже содержат четыре столбца, но расположенных горизонтально; обратите внимание, оси X и Y поменялись местами (см. рис. 5.89).

Диаграмма многоярусной площади представляет гибрид многоярусной и линейной диаграмм (см. рис. 5.89).

Точечная диаграмма

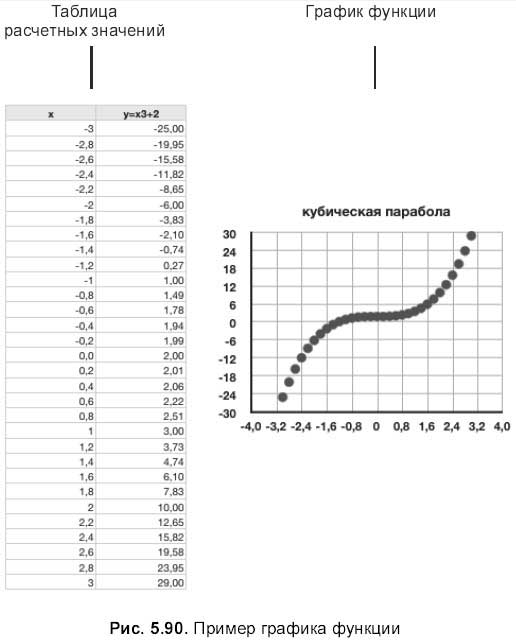

Точечная диаграмма (Scatter) используется для построения графиков функций. В отличие от MS Excel приложение Numbers по расчетным точкам не строит линию аппроксимации (рис. 5.90).

Пример 6. Построить график функции у = х³ + 2 на отрезке х є [-3;3], с шагом х = 0,2.

Перед построением графика функции, как и любой диаграммы, следует составить таблицу расчетных значений, используя условие, затем выделить диапазон A1:В32 (см. рис. 5.90) и выбрать тип диаграммы Scatter (Точечная).

Для освоения разд. 5.2.8 используйте практикум из разд. 6.2.8 и 6.2.9.

5.2.9. Сортировка и Фильтрация

Для сортировки всей таблицы и отдельных строк приложение Numbers предлагает два инструмента:

команды Sort Ascending (Сортировать по возрастанию) и Sort Descending (Сортировать по убыванию), находящиеся в списке заголовка любого столбца;

раздел Sort (Сортировка) диалогового окна Sort & Filter (Сортировка & фильтрация), которое вызывается кнопкой Sort & Filter (Сортировка & фильтрация), расположенной на панели инструментов:

Замечание

Для сортировки нескольких строк таблицы используется только один инструмент — окно Sort & Filter (Сортировка & фильтрация).

Для фильтрации данных следует использовать нижнюю область окна Sort & Filter (Сортировка & фильтрация) (рис. 5.92). Для применения фильтра необходимо включить флажок Show rows that match all/any of the following (Показать строки, удовлетворяющие каждому/любому из условий).

Обратите внимание, квантор all (каждый) используется в качестве логического И, а квантор any (любой) — в качестве логического ИЛИ. Например, условия, заданные в диалоговом окне Sort & Filter (Сортировка & фильтрация) на рис. 5.92, отфильтруют данные учащихся одиннадцатых классов, имеющих 1 разряд (логическое И).

Для освоения разд. 5.2.9 используйте практикум из разд. 6.2.10.

5.2.10. Совместимость с Microsoft Excel

Приложение Numbers позволяет как открывать файлы, созданные в MS Exsel, так и экспортировать документы в этот формат, но с потерей некоторых элементов форматирования. Если форматирование достаточно простое, то искажения при экспорте и открытии не происходит. Формулы и диаграммы без сложного форматирования отображаются обоими редакторами.

Чтение файлов Microsoft Excel

Для открытия файла в приложении Numbers, созданного в MS Excel, следует:

1. Перетащить мышью пиктограмму файла с расширением xls на значок приложения Numbers.

2. Запустить приложение Numbers. Выполнить команду File (Файл) -> Open (Открыть). В появившемся диалоговом окне указать необходимый файл.

Аналогично приложению Pages, если в файле используются элементы форматирования, шрифты, настройки, которые не поддерживаются, то открытие файла будет сопровождено окном предупреждений, для просмотра которых необходимо нажать кнопку Review (Просмотреть), а для их игнорирования — кнопку Don’t Review (Не просматривать).
