В появившемся окне определите статус текущего компьютера: Ведомый — компьютер, на котором находятся необходимые данные; Ведущий — компьютер, осуществляющий доступ к ресурсам ведомого. Выберите Ведущий (рис. 10.1).

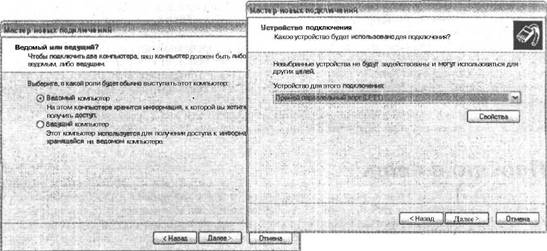

Рис. 10.1. Выбор типа компьютера и порта, используемого для соединения
Задав статус компьютера, переходите Далее — в окно выбора порта соединения. Кому, как не вам, известно, какие порты вы соединили. Выбрав нужный порт, щелкайте Далее — откроется последнее окно. Прежде чем нажать кнопку Готово, настройте
Запустите прямое соединение, нажав кнопку Готово на ведущем компьютере. Сначала на Ведомом, а затем и на Ведущем появится окно состояния соединения (см. рис.). Несколько секунд — и компьютеры «подружились». Теперь вы получили доступ к ведомому компьютеру и его данным.
В Windows XP начало настройки и запуска соединения выполняется так: Пуск->Панель управления->Сеть и подключение к Интернет->Сетевые подключения->Создание нового подключения. В открывшемся окне Мастера новых подключений подтвердите свои намерения, щелкнув на кнопке Далее. В открывшемся окне задайте Тип сетевого подключения. Здесь потребуется Установить прямое подключение к другому компьютеру. Далее сценарий в точности повторяет выбор ведущего и ведомого компьютера.
Недостатки прямого соединения
Быстрый и дешевый способ имеет ряд недостатков. Во-первых, напрямую можно соединить только две машины. Во-вторых, низкая скорость передачи данных, незаметная при обмене малыми файлами, значительно снижает производительность компьютеров при пересылке больших файлов.
В таблице показано, насколько различаются скорости передачи данных при прямом соединении (порты СОМ и LPT), а также в 10– и 100-мегабитной сетидля файла объемом 2 Мбайт.
| Последовательный порт | Параллельный порт | 10-мегабитная сеть | 100-мегабитная сеть |
|---|---|---|---|
| 14 мин | 80 с | 4 с | 0,5 с |
Прямое соединение удобно только при передаче очень небольших по объему файлов. Типичный случай, когда прямая связь себя оправдывает, — это файловый обмен между ПК и ноутбуком. Макси-мальное расстояние при прямом соединении составляет 5 м, а скорость передачи данных — 225 Кбайт/с. Все-таки создавать локальную сеть на основе сетевых адаптеров намного удобнее.
Локальный Интранет
Если у вас есть два компьютера, желание связать их воедино и небольшой финансовый резерв, то лучше приобрести сетевые адаптеры и кабели. Тогда вы сможете гонять данные любых объемов. Итак, возможны два варианта: почти вымерший коаксиальный кабель и прогрессивная витая пара. Рассмотрим оба — чтобы вы могли воспользоваться правом выбора.
Коаксиальная сеть
Сеть такого типа уже считается устаревшей, но, тем не менее, она еще частенько встречается в производственных учреждениях и домашнем пользовании. Скорость передачи составляет не более 10 Мбит/с, но расстояние между крайними точками (соседними компьютерами) может быть до 185 м, а при качественных сетевых адаптерах и коаксиальном кабеле расстояние можно увеличить до 250 м. Такая сеть позволяет добавить несколько компьютеров, не меняя существующую схему прокладки кабеля.
Необходимые компоненты
Итак, для создания простейшей коаксиальной сети между двумя и более компьютерами потребуются Сетевые карты BNC (например, NE2000 совместимые) с Т-коннекторами (по одному на каждую плату). Количество сетевых карт должно равняться количеству подключаемых
компьютеров, хотя запас не помешает (на случай добавления новых ПК). Постарайтесь не экономить на адаптерах — от них во многом зависит качество работы сети.Рис. 10.2. Идентификационный разъем сетевой карты BMC(слева) и T-коннектор (справа)
Установите компьютеры так, как они будут расположены в сети, и измерьте расстояние по пути прокладки кабеля. На всякий случай прибавьте пару метров (помните: длина кабеля не должна превышать 185 м). Выбирайте кабель с волновым сопротивлением 50 Ом марки RG-58. На рис. рядом показана структура такого кабеля, где: 1 — центральный провод; 2 — изолятор; 3 — экранирующий проводник; 4 — внешний изолятор.
В комплект к кабелю нужны соответствующие разъемы на кабель с байонетным сочленением типа СР-50 — по два на каждый кусок кабеля. Разъем, изображенный в верхней части рисунка справа, требует пайки; средний разъем предназначен для обжимания специальным инструментом и только нижний разъем можно установить, просто навинтив его на кабель.
Если топология прокладки сети не подразумевает замыкание последнего компьютера с первым, то необходимо обзавестись двумя заглушками — терминаторами.
< image l:href="#"/>Если все необходимое уже свалено в углу комнаты, можно приступать к прокладке сети.
Прокладываем сеть
Проложите кабель по нужному пути, не допуская перекручивания и повреждений. Оставьте с каждой стороны запас (1,5–2 м) на случай перестановки компьютера и для удобства монтажа.
Закрепите разъемы на концах кабеля, и после установки сетевых карт в компьютеры настройте их на свободные адреса и прерывания. Часто адреса и прерывания указаны в документации.
Кроме того, надо учитывать поддержку вашего адаптера различными операционными системами. С совместимыми, например, с NE2000 ISA-адаптерами, проблемы обычно не возникают: вы указываете "NE2000 совместимые", не задумываясь, какая фирма его произвела. Одни адаптеры поддерживаются практически всеми ОС, а от использования других приходится отказываться из-за отсутствия драйвера карты для конкретной операционной системы.
После этого наденьте на разъем, торчащий из платы ("мама"), Т-коннектор (это будет "папа") и поверните байонет по часовой стрелке, чтобы закрепить разъем. Наденьте разъем кабеля на один из разъемов Т-коннектора. При этом на последних в линии компьютерах на другой разъем Т-коннектора наденьте терминатор. Схематичное соединение нескольких компьютеров изображено на рисунке (1 — сетевая карта (адаптер), 2 — Т-коннектор, 3 — разъем кабеля, 4 — терминатор). Компьютеров для такой сети может быть как два-три, так и более трех десятков. Чтобы добавить компьютер, нужно протянуть еще один кабель, снять терминатор с одного из ближайших компьютеров и подключить «новобранца» к имеющейся сети, а на свободный разъем Т-коннектора установить освободившийся терминатор. Наконец-то все звенья единой сети собраны. Теперь загрузите компьютер и включите поддержку сети в операционной системе (см. параграф "Настройка сетевого окружения".)
Сеть витая и парная
Оптимальный выбор — сеть на основе кабеля "витая пара". Этот тип сетевого соединения хорош своей надежностью и допускает соединение компьютеров на скорости до 100 Мбит/с или 1000 Мбит/с (1 Гбит/с — отсюда гигабитная). Хотя увеличить сеть даже до трех компьютеров без покупки хаба (разветвителя) теперь не получится. Максимальное расстояние между двумя крайними точками (компьютер-компьютер или компьютер-хаб) примерно 100 м.
