Метамодель является экземпляром или конкретизацией мета-метамодели. Главная задача этого уровня – определить язык для спецификации моделей. Данный уровень является более конструктивным, чем предыдущий, поскольку обладает более развитой семантикой базовых понятий. Все основные понятия языка UML – это понятия уровня метамодели. Примеры таких понятий – класс, атрибут, операция, компонент, ассоциация и многие другие. Именно рассмотрению семантики и графической нотации понятий уровня метамодели посвящена данная книга.
Примечание 21
Следует отметить, что семантика мета-метамодели не входит в описание языка UML. С одной стороны, это делает язык UML более простым для изучения, поскольку не требует знания общей теории формальных языков и формальной логики. С другой стороны, наличие мета-метамодели придает языку UML статус
Модель в контексте языка UML является экземпляром метамодели в том смысле, что любая конкретная модель системы должна использовать только понятия метамодели, конкретизировав их применительно к данной ситуации. Это уровень для описания информации о конкретной предметной области. Однако если для построения модели используются понятия языка
UML, то необходима полная согласованность понятий уровня модели с базовыми понятиями языка UML уровня метамодели. Примерами понятий уровня модели могут служить, например, имена полей проектируемой базы данных, такие как имя и фамилия сотрудника, возраст, должность, адрес, телефон. При этом данные понятия используются лишь как имена соответствующих информационных атрибутов.
Конкретизация понятий модели происходит на уровне объектов. В настоящем контексте объект является экземпляром модели, поскольку содержит конкретную информацию относительно того, чему в действительности соответствуют те или иные понятия модели. Примером объекта может служить следующая запись в проектируемой базе данных: «Илья Петров, 30 лет, иллюзионист, ул. Невидимая, 10-20, 100-0000».
Описание семантики языка UML предполагает рассмотрение базовых понятий только уровня метамодели, который представляет собой лишь пример или частный случай уровня мета-метамодели. Метамодель UML является по своей сути скорее логической моделью, чем физической или моделью реализации. Особенность логической модели заключается в том, что она концентрирует внимание на декларативной или концептуальной семантике, опуская детали конкретной физической реализации моделей. При этом отдельные реализации, использующие данную логическую метамодель, должны быть согласованы с ее семантикой, а также поддерживать возможности импорта и экспорта отдельных логических моделей.
В то же время, логическая метамодель может быть реализована различными способами для обеспечения требуемого уровня производительности и надежности соответствующих инструментальных средств. В этом заключается недостаток логической модели, которая не содержит на уровне семантики требований, обязательных для ее эффективной последующей реализации. Однако согласованность метамодели с конкретными "моделями реализации является обязательной для всех разработчиков программных средств, обеспечивающих поддержку языка UML.
Метамодель языка UML имеет довольно сложную структуру, которая включает в себя порядка 90 метаклассов, более 100 метаассоциаций и почти 50 стереотипов, число которых возрастает с появлением новых версий языка. Чтобы справиться с этой сложностью языка UML, все его элементы организованы в логические пакеты. Поэтому рассмотрение языка UML на метамо-дельном уровне заключается в описании трех его наиболее общих логических блоков или пакетов: основные элементы, элементы поведения и общие механизмы.
3.3. Пакеты в языке UML
Пакет – основной способ организации элементов модели в языке UML. Каждый пакет владеет всеми своими элементами, т. е. теми элементами, которые включены в него. Про соответствующие элементы пакета говорят, что они принадлежат пакету или входят в него. При этом каждый элемент может принадлежать только одному пакету. В свою очередь, одни пакеты могут быть вложены в другие пакеты. В этом случае первые называются подпаке-тами, поскольку все элементы подпакета будут принадлежать более общему пакету. Тем самым для элементов модели задается отношение вложенности пакетов, которое представляет собой иерархию.
Примечание 22
Говоря о пакетах в контексте общего описания языка, мы, по сути дела, приступаем к рассмотрению графической нотации языка UML. Дело в том, что для описания языка UML используются средства самого языка, и одним из таких средств является пакет. В общем случае пакет служит для группировки элементов модели. При этом сами элементы модели, которыми могут быть произвольные сущности, отнесенные к одному пакету, выступают в роли единого целого. Пакеты, так же как и другие элементы модели, могут быть вложены в другие пакеты. Важной особенностью языка UML является тот факт, что все виды элементов модели UML могут быть организованы в пакеты.
Из главы 2 нам также известно, что для графического представления иерархий могут использоваться графы специального вида, которые называются деревьями (см. рис. 2.5Г2.6). Однако в языке UML
эти графические обозначения настолько модифицированы, что соответствующие ассоциации с общетеоретическими понятиями могут представлять определенную трудность для начинающих разработчиков. Тем не менее, на протяжении всей книги подчеркивается важность умения ассоциировать специальные конструкции языка UML с соответствующими понятиями теории множеств и системного моделирования, что, в некотором смысле, формирует стиль мышления системного аналитика. В противном случае не исключены досадные ошибки не только на начальном этапе концептуализации предметной области, но и в процессе построений различных представлений систем.Примечание 23
При рассмотрении отношения «пакет-подпакет» наиболее естественно ассоциировать его с более общим отношением «множество-подмножество», которое было рассмотрено в главе 2. Действительно, поскольку пакет можно рассматривать в качестве частного случая множества, такая интерпретация помогает нам использовать и графические средства для представления соответствующих отношений между пакетами.
В языке UML для визуализации пакетов разработана специальная символика или графическая нотация, которой мы и будем пользоваться в дальнейшем. Именно с описания этой системы обозначений мы приступим к изучению основных элементов данного языка.
Для графического изображения пакетов на диаграммах применяется специальный графический символ – большой прямоугольник с небольшим прямоугольником, присоединенным к левой части верхней стороны первого (рис. 3.2 а, б). Можно сказать, что визуально символ пакета напоминает пиктограмму папки в популярном графическом интерфейсе. Внутри большого прямоугольника может записываться информация, относящаяся к данному пакету. Если такой информации нет, то внутри большого прямоугольника записывается имя пакета, которое должно быть уникальным в пределах рассматриваемой модели (рис. 3.2, а). Если же такая информация имеется, то имя пакета записывается в верхнем маленьком прямоугольнике (рис. 3.2, б).

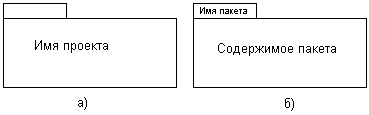

Рис. 3.2. Графическое изображение пакета в языке UML
Перед именем пакета может помещаться строка текста, содержащая некоторое ключевое слово. Подобными ключевыми словами являются заранее определенные в языке UML слова, которые получили название стереотипов. Такими стереотипами для пакетов являются слова facade, framework, stub и topLevel. В качестве содержимого пакета могут выступать имена его отдельных элементов и их свойства, такие как видимость элементов за пределами пакета. Более подробно стереотипы и видимость элементов будут рассмотрены в последующих главах книги.
Примечание 24
Говоря об имени пакета, следует остановиться на общем соглашении об именах в языке UML. В данном случае именем пакета может быть строка (или несколько строк) текста, содержащее любое число букв, цифр и некоторых специальных знаков. С целью удобства спецификации пакетов принято в качестве их имен использовать одно или несколько существительных, например, контроллер, графический интерфейс, форма ввода данных.
Конечно, сами по себе пакеты могут найти ограниченное применение, поскольку содержат лишь информацию о входящих в их состав элементах модели. Не менее важно представить графически отношения, которые могут иметь место между отдельными пакетами. Как и в теории графов, для визуализации отношений в языке UML применяются отрезки линий, внешний вид которых имеет смысловое содержание.
Одним из типов отношений между пакетами является отношение вложенности или включения пакетов друг в друга. С одной стороны, в языке UML это отношение может быть изображено без использования линий простым размещением одного пакета-прямоугольника внутри другого пакета-прямоугольника (рис. 3.3). Так, в данном случае пакет с именем ПакетЛ содержит в себе два подпакета: Пакет_2 и Пакет_3.
Рис. 3.3. Графическое изображение вложенности пакетов друг в друга

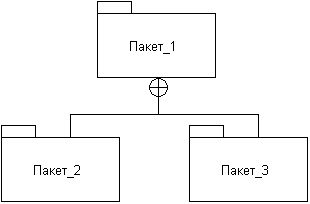

Рис. 3.4. Графическое изображение вложенности пакетов друг в друга с помощью явной визуализации отношения включения
С другой стороны, это же отношение может быть изображено с помощью отрезков линий аналогично графическому представлению дерева. В этом случае наиболее общий пакет (метапакет или контейнер) изображается в верхней части рисунка, а его подпакеты – уровнем ниже. Метапакет соединяется с подпакетами сплошной линией, на конце которой, примыкающей к метапакету, изображается специальный символ © (знак плюс в кружочке). Этот символ означает, что подпакеты являются «собственностью» или частью контейнера, и, кроме этих подпакетов, контейнер не содержит никаких других подпакетов. Рассмотренный выше пример (рис. 3.3) может быть представлен с помощью явной визуализации отношения включения (рис. 3.4).
