Если необходимо включить в модель ресурсы Интернета, то на диаграмме развертывания Интернет обозначается в форме «облачка» с соответствующим именем. Строго говоря, подобное обозначение не специфицировано в языке UML, однако оно часто используется при разработке моделей распределенных систем.
В заключение следует отметить одно немаловажное обстоятельство, характерное для разработки всех канонических диаграмм. Хотя в языке UML определена графическая нотация для всех элементов канонических диаграмм, способы графического изображения отдельных инструментальных средств имеют свои специфические особенности. Применение того или иного инструментального CASE-средства накладывает определенные ограничения на визуализацию моделей программных систем. Речь идет о том, что некоторые элементы языка UML могут вообще отсутствовать в CASE-средствах. Выход из подобной ситуации может быть связан либо
В главе 12 некоторые из этих аспектов будут рассмотрены более подробно на примере CASE-средства Rational Rose 98/981.
ГЛАВА 12 Особенности реализации языка UML в CASE-инструментарии Rational Rose 98/2000
Появление на рынке программных продуктов первых CASE-средств (Computer Aided Software Engineering) ознаменовало новый этап развития программной инженерии, характерными особенностями которого являются существенное сокращение сроков разработки программных проектов, реализация проектов группой программистов и ориентация на визуальные средства специфицирования компонентов программного обеспечения.
Классической областью применения этих средств стали приложения баз данных, особенно те из них, которые требовали серьезных усилий при разработке своих концептуальных схем. Поддержка возможности автоматической генерации программного кода на основе предварительно разработанной концептуальной схемы оказалась настолько конструктивной, что стимулировала появление более двух десятков CASE-средств различных фирм.
Как уже отмечалось в части I книги, начальный этап развития CASE-тех-нологий характеризовался тем, что разные фирмы предлагали свои собственные средства визуального представления концептуальных средств. Зачастую выбор того или иного CASE-средства разработчиками определялся простотой нотации поддерживаемого средством языка представления схем и диаграмм. Появление первых стандартов в этой области лишь на какое-то время стабилизировало ситуацию. Однако острейшая конкуренция среди фирм-производителей программного обеспечения требовала от CASE-средств реализации объектно-ориентированной технологии разработки программ и поддержки широкого диапазона языков программирования и конкретных баз данных.
Среди всех фирм-производителей CASE-средств именно компания Rational Software Coip. одна из первых осознала стратегическую перспективность развития объектно-ориентированных технологий анализа и проектирования программных систем. Эта компания выступила инициатором унификации языка визуального моделирования в рамках консорциума OMG, что, в конечном итоге, привело к появлению первых версий языка UML. И эта же компания первой разработала инструментальное объектно-ориентированное CASE-средство, в котором был реализован язык UML как базовая нотация визуального моделирования.
12.1. Общая характеристика CASE-средства Rational Rose 98/2000
CASE-средство Rational Rose со времени своего появления претерпело серьезную эволюцию и превратилось в современное и мощное средство анализа, моделирования и разработки программных систем. Именно в Rational Rose 98/2000 язык UML стал базовой технологией визуализации и разработки программ, что определило популярность и стратегическую перспективность этого инструментария.
Примечание 78
Среди причин, сдерживающих применение CASE-средств и определяющих контраст их популярности среди западных и отечественных разработчиков программ, следует отметить, в первую очередь, масштабность проектов и различие в технологиях создания программ. G одной стороны, необходимость автоматизации анализа и проектирования программных систем на базе CASE-тех-нологии начинает осознаваться только тогда, когда проект является достаточно сложным и масштабным. В противном случае для написания программ вполне достаточно обычных инструментов разработчика. С другой стороны, реализация масштабных проектов под силу группе программистов, а обеспечение групповой работы над проектом требует дополнительных средств для обеспечения совместимости его составных частей.
В рамках Rational Rose существуют различные программные инструментарии, отличающиеся между собой диапазоном реализованных возможностей. Базовым средством в настоящее время остается Rational Rose 98, которое существует в четырех
основных модификациях:• Rational Rose 98 Enterprise Edition
• Rational Rose 98 Professional Edition
• Rational Rose 98 Modeler Edition
• Rational Rose 98 для UNIX
Наиболее полными возможностями обладает первая из указанных модификаций этого средства. Из этих возможностей можно отметить: реализацию UML версии 1.0, генерацию кодов на различных языках программирования (Java, C++, VisualBasic, PowerBuilder), обратную генерацию диаграмм (реинжиниринга) на основе программного кода и выпуск проектной документации.
Следующей версией стало средство Rational Rose 98i, которое также выпускается в этих же четырех модификациях. Эта версия дополнительно позволяет генерировать программный код стандарта MS Visual C++, обеспечивает документирование проекта в формате HTML для Web-публикации и поддерживает интеграцию с другими инструментариями объектно-ориентированной разработки программ, базами данных и с компонентами MS Office 2000.
Последней из версий на момент написания книги является Rational Rose 2000, возможности которой аккумулируют практически все современные достижения в области информационных технологий:
• Интеграция с MS Visual Studio 6, что включает в себя поддержку на уровне прямой и обратной генерации кодов и диаграмм VB 6, Visual C++ 6, Visual J++ 6 (ATL-Microsoft Active Template Library, Web-Classes, DHTML, Data Connections).
• Непосредственная работа (инжиниринг и реинжиниринг) с исполняемыми модулями и библиотеками форматов EXE, DLL, TLB, OCX.
• Поддержка технологий MTS (Microsoft Transaction Server) и ADO (ActiveX Data Objects) на уровне шаблонов и исходного кода, а также элементов стратегической технологии Microsoft – СОМ+ (DCOM).
• Полная поддержка CORBA 2.2, включая реализацию технологии компонентной разработки приложений CBD (Component-Based Development), языка определения интерфейса IDL (Interface Definition Language) и языка определения данных DDL (Data Definition Language).
• Полная поддержка среды разработки Java-приложений JDK 1.2, включая прямую и обратную генерацию классов Java формата JAR, а также работу с файлами форматов CAB и ZIP.
Уже этого перечня основных особенностей может оказаться достаточно, чтобы сделать вывод о достижении совершенно нового уровня реализации CASE-технологий, когда само инструментальное средство становится не только рабочим инструментом, но и своеобразной базой данных для практически всех современных объектных стандартов и компонентных интерфейсов.
12.2. Особенности рабочего интерфейса Rational Rose
Примечание 79
Конечно, рассмотреть в одной главе возможности такого средства, как Rational Rose 2000, просто невозможно, и автор не ставил перед собой такую задачу. Цель нашего знакомства с этим инструментарием – осветить основные особенности реализации языка UML на уровне разработки отдельных диаграмм. Поэтому далее описываются лишь основные правила и рекомендации, необходимые для разработки визуальных моделей в форме канонических диаграмм языка UML, реализованные уже в Rational Rose 98 и, соответственно, в Rational Rose 98J/2000.
В CASE-средстве Rational Rose реализованы общепринятые стандарты на рабочий интерфейс программы, подобно известным средам визуального программирования. После установки Rational Rose на компьютер пользователя, что практически не вызывает трудностей даже у начинающих, запуск этой программы в среде MS Windows 95/98 приводит к появлению на экране рабочего интерфейса (рис. 12.1).

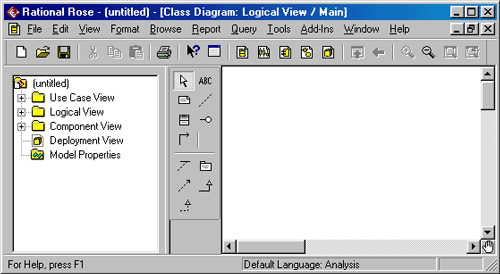

Рис. 12.1. Общий вид рабочего интерфейса программы Rational Rose
Рабочий интерфейс Rational Rose состоит из различных элементов, основными из которых являются:
• Главное меню программы
• Окно диаграммы
• Стандартная панель инструментов
• Окно документации
• Окно браузера
• Окно журнала
• Специальная панель инструментов
Рассмотрим кратко назначение и основные функции каждого из этих элементов.
Главное меню программы
Главное меню программы выполнено в общепринятом стандарте и имеет следующий вид (рис. 12.2).
