Первый этап испытаний начался 8 февраля, но был прерван 3 марта 1935 г из-за аварии самолета, когда при скоростных испытаниях на малой высоте на самолете возникла нарастающая вибрация крыла. Только благодаря действиям опытного летчика-испытателя К.П.Миндера, который мгновенно выключил двигатели и перевел самолет в режим подъема, было предотвращено полное разрушение самолета. После посадки была обнаружена вздутая из-за вибрации обшивка крыла. Причиной аварии оказался изгибно-крутильный флаттер крыла, с которым впервые столкнулись советские конструкторы. Он был вызван недостаточной весовой балансировкой элеронов. По рекомендации экспериментально-аэродинамического отдела ЦАГИ она была увеличена до 90–93 % и это решило проблему флаттера. Восстановительные работы на втором прототипе продолжались до апреля 1935 г.
С 9 апреля испытания самолета были возобновлены и продолжались до 16 июня 1935 г. При этом были поставлены задачи определить эффективность новых элеронов на вибрацию, испытать крыло на флаттер, испытать на продольную устойчивость новое оперение, определить эффективность водяных радиаторов с разными вариантами продува, определить посадочные характеристики при передних центровках.

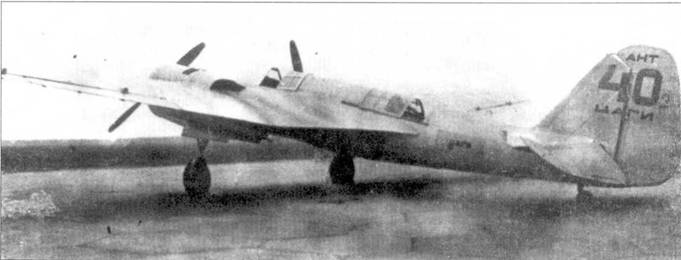

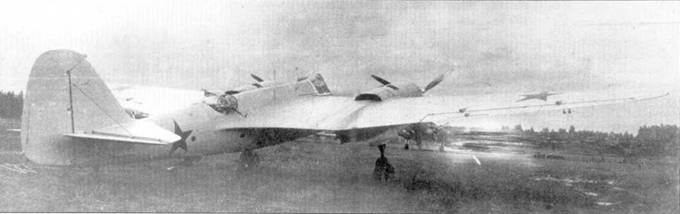

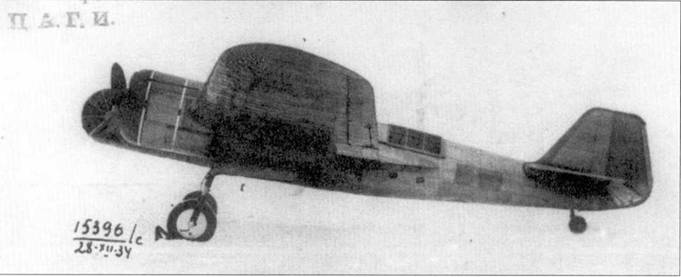

Второй опытный экземпляр АНТ-40 с двигателями «Испано Сюиза» перед заводскими испытаниями, декабрь 1934 г.
Вторая стадия госиспытаний АНТ-40ИС проходила с 16 июня по 17 июля 1935 г. Самолет с взлетным весом 4850 кг показал максимальную скорость 404 км/ час на высоте 5000 м. С взлетным весом 5350 кг он поднимался на высоту 5000 м за 9,4 мин и имел потолок 9400 м (таблица 2, вторая колонка). Поле

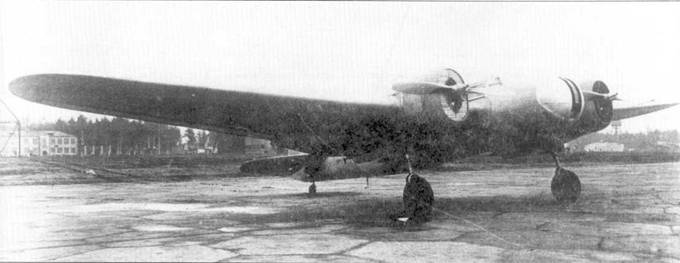

АНТ-40 с двигателями «Испано-Сюиза» на втором этапе государственных испытаний, 16.06.-17.07.1935.

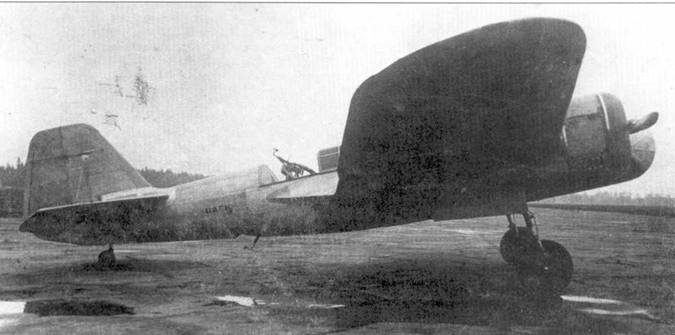

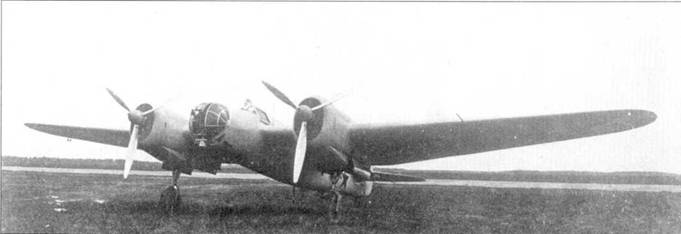

Третий прототип АНТ-40-2 (ИС-2) на заводских испытаниях, осень 1935 г.
Радикальное улучшение характеристик АНТ-40 произошло после изменения аэродинамического профиля. Раньше в крыле первого и второго прототипов был использован профиль АНТ-6. В июле и августе 1935 г советская делегация, в составе которой были А.Н. Туполев и А.А. Архангельский, посетила с визитом США. После возвращения среди прочих заграничных закупок числились аэродинамические профили NACA 230 серии (это были математические таблицы для построения профилей и их аэродинамических параметров). Анализ показал, что американский профиль обладает лучшими характеристиками, чем советский и профиль NACA решили поставить на крыло АНТ-40. При этом произошло чудесное превращение и «новый» профиль получил обозначение ЦАГИ-40. Обычная практика советских конструкторов, не брезгующих плагиатом во все времена, у нас это называлось обмен опытом. Применение американского профиля позволило при некотором снижении подъемной силы значительно уменьшить сопротивление крыла, при этом нагрузка на крыло оставалась сравнительно невысокой: 85-110 кг/ кв. см. Так как его применение вело к значительным изменениям в конструкции крыла, был построен следующий (третий) прототип АНТ-40-2 (АНТ-40ИС-2). Практически это была радикальная модернизация второго прототипа.

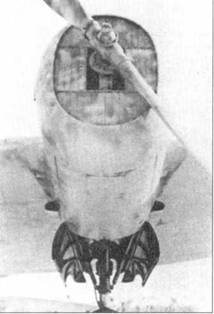

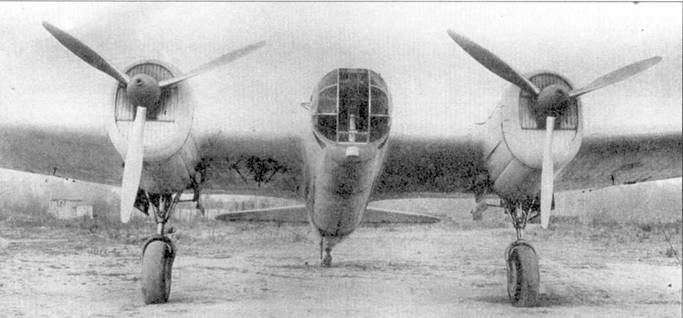

Двигатели М-100 и М-100А оснащались жалюзи, управляемые термостатом. На этом снимке двигатель выключен и жалюзи закрыты…

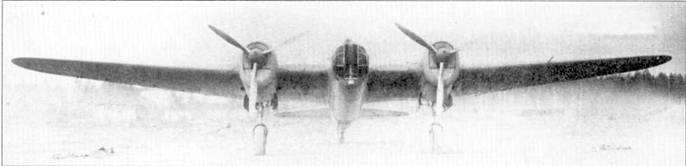

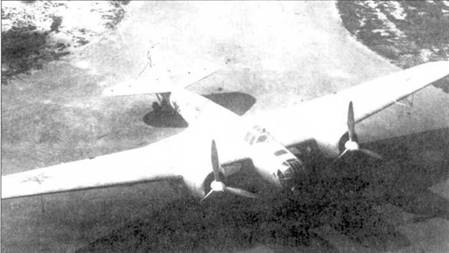

Серийный СБ-2 М-100А, 1936
…а здесь двигатель работает и жалюзи распахнуты. На самолете с этими двигателями стояли радиаторы сотового типа.
Для устранения выявленных дефектов в конструкцию третьего прототипа был внесен ряд значительных изменений: двигатели были смещены вперед на 100 мм, внесены изменения в конструкцию крыла. Кроме того, для улучшения продольной устойчивости и управляемости на 14,5 % были увеличены площади киля, введены передние аэродинамические и весовые балансиры руля высоты. Поперечная устойчивость была улучшена изменением конструкции крыла и повышением эффективности элеронов и руля направления путем увеличения их аэродинамической балансировки. В октябре 1935 г модернизированный самолет был передан на вторую стадию госиспытаний, которые успешно закончились в апреле 1936 г.

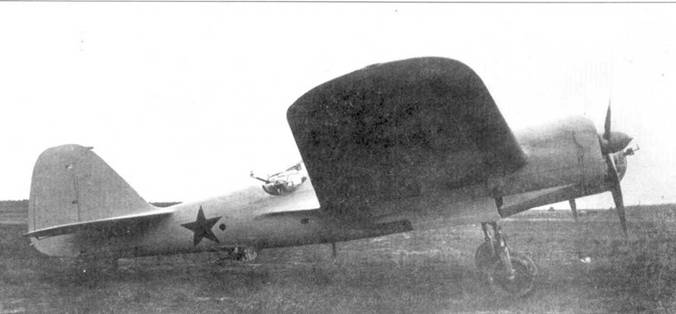

СБ-2М-100А модернизированный на государственных испытаниях в мае-июне 1937 г.
Летные качества АНТ-40-2, получившего войсковое обозначение СБ (скоростной бомбардировщик) были признаны выдающимися. По оценке летчиков он стал устойчивым и легко управляемым на всех полетных режимах. На максимальной скорости рули высоты и направления были высокоэффективны и требовали мягкого и плавного управления. Крен самолета легко устранялся триммером элерона, который снимал большие нагрузки на штурвал. С помощью триммеров самолет легко управлялся на всех скоростях и выполнял полет с брошенным управлением. Самолет допускал виражи с креном до 60–75 градусов (с бомбами — не более 45 градусов), боевой разворот, боковое скольжение и штопор, а так же горизонтальный полет и даже полет с подъемом высоты при одном выключенным двигателе. Он развивал скорость 418 км/час на высоте 5300 м и 356 км/час земли. В апреле 1936 г третий прототип был передан московскому авиазаводу № 22 в качестве эталона для серийного производства.
СБ стал родоначальником нового класса — класса скоростных бомбардировщиков. Его летные данные обеспечивали в то время применение новых бомбардировщиков без истребительного прикрытия для уничтожения наземных войск противника на участках решающих направлений. По результатам испытаний СБ был признан (только советскими специалистами!) одним из самых лучших в мире самолетов своего класса.

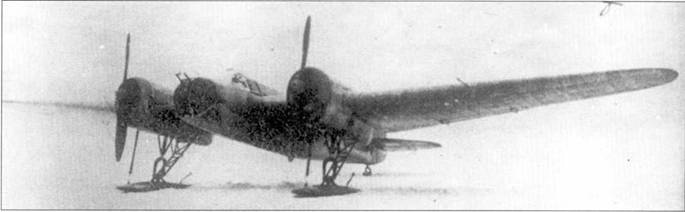

Модернизированный СБ 2 М 100А на лыжном шасси, зима 1937/38 годов.
СБ-2 с моторами М 103 на государственных испытаниях летом 1938 г. Самолет имеет капоты с лобовыми водными радиаторами внешне похож на СБ-2М-100А.
Серийное производство СБ и его основные модификации
Решение о начале крупно-серийного производства СБ было принято Советом Труда и Обороны СССР еще до окончания заводских испытаний в апреле 1934 г. Сначала в план серийного выпуска на 1936 г было внесено задание на 500 самолетов. Причем заводы, на которые возлагалась эта задача, переводились на мобилизационное положение в мирное время. Однако это не помогло и реалии оказались значительно скромнее — фактически удалось построить в 1936 г лишь половину запланированного.
20 февраля 1935 г на авиазавод № 22 имени С.П.Горбунова были сданы почти все чертежи СБ — кроме чертежей рулей направления и глубины, которые были сданы несколькими днями позже. Этот завод был выбран головным для серийного выпуска СБ и подготовка к выпуску первого серийного самолета началась еще весной 1935 г. Одновременно под руководством В.Я.Климова велись работы по запуску в серию и совершенствованию двигателя Испано-Сюиза (Hispano-Suiza 12Ybrs), который получил в СССР обозначение М-100 и стал плохой копией французского оригинала. М-100 выпускали на авиамоторном заводе № 26 в Рыбинске.
В феврале 1936 был выпущен первый серийный СБ с двигателями М-100 и двухлопастным металлическим пропеллером. Самолет имел следующие характеристики (Таблица 1, 4-я колонка).
| Год выпуска | 1934 | 1934 | 1934 | 1936 | 1936 | 1938 | 1939 | 1939 | 1940 | 1941 |
| Название | 1й прототип | 2й прототип | серия | серия | серия | серия | ММН | Ар-2 | Б(СББ-1) | |
| Тип двигателя | W.C. F-3 | W.C.F-3 | Н.Suiza | М-100 | М-100А | М-103 | М-103 | М-105 | М-105 | М-105 |
| Мощность, лс | 730 | 730 | 780 | 750 | 860 | 960 | 960 | 1050 | 1050 | 1050 |
| Размах крыла,м | 19,0 | 19,0 | 20,33 | 20,33 | 20,33 | 20,33 | 20,33 | 18,0 | 18,0 | 16,0 |
| Длина самолета, м | 10,4 | 12,3 | 12,17 | 12,24 | 12,27 | 12,27 | 12,27 | 12,78 | 12,78 | 12,27 |
| Высота самолета, м | 4,31 | – | 4,39 | 4,24 | 4,74 | 3,0 | 3,0 | 4,7 | 4.7 | – |
| Площадь крыла, кв.м. | 47,6 | 46,3 | 51,95 | 56,7 | 56,7 | 56,7 | 56,7 | 48,2 | 48,2 | 46,0 |
| Взлетный вес, кг | 3643 | 4717 | 5350 | 5628 | 5748 | 7750 | 7880 | 6420 | 8150 | – |
| Вес пустого, кг | – | 3132 | 3868 | 4060 | 4138 | 4427 | 4768 | 4820 | 5106 | – |
| Топливо+масло, кг/л | 940(л) | 1670(л) | 530+60 | 530+60 | 530+60 | 1250 | 1250 | 680+70 | – | – |
| Полная нагрузка | – | 1585 | – | 1568 | 1610 | 1748 | 1612 | 1600 | 1494 | – |
| Перегрузка, кг | – | – | – | – | – | 3323 | 3112 | – | 3044 | – |
| Нагрузка на крыло, кг/кв.м. | 77 | 102 | 93,4 | 99,5 | 101 | 109 | 112.5 | 133 | 139 | – |
| Нагрузка на мощность, кг/лс | 5,0 | 3,2 | 3,2 | 3,7 | 3,3 | 3,2 | 3,3 | 3,1 | 3,2 | – |
| Массовая отдача, % | – | 33.5 | – | 28 | 28/35,5 | 28,3/43 | 25,2/39.5 | 25 | 22,6/37.3 |
| Год выпуска | 1934 | 1934 | 1936 | 1936 | 1938 | 1939 | 1939 | 1940 | 1941 |
| Название | 1й пр. | 2й пр. | серия | серия | серия | серия | ММН | Ар-2 | Б(СББ-1) |
| Тип дигателя | W.C.F-3 | Н.Suiza | М-100 | М-100А | М-103 | М-103 | М-105 | М-105 | М-105 |
| Скорость у земли, км/час Скорость на высоте* | – | 332 | 326 | 372 | 358 | 375 | 360 | 415 | 454 |
| 1000 м | – | 349/1,9 | 340/2,8 | 388/1,6 | 378/1,5 | 396/- | 420/1,8 | – | – |
| 2000 м | – | 365/3,8 | 354/5,2 | 404/3,2 | 396/3,3 | 416/- | 433/3,4 | – | – |
| 3000 м | – | 381/5,6 | 368/7,4 | 417/4,7 | 411/5,1 | 433/- | 438/5,3 | – | – |
| 4000 м | 325 | 396/7,3 | 382/9,4 | 423/6,4 | 419/6,6 | 449/- | 455/7,2 | – | – |
| 5000 м | – | 404/9,4 | 392/11,7 | 418/8,8 | 417/8,4 | 446/9,5 | 452/9,3 | 480/7,1 | 540/6,4 |
| 6000 м | – | 385/11,9 | 384/14,6 | 407/11,2 | 409/11,0 | 436/- | 439/12,2 | – | – |
| 7000 м | – | 360/15,2 | 352/18,4 | 392/14,6 | – /14,0 | 413/- | 424/16,0 | – | – |
| 8000 м | – | 333/20,0 | – /24,6 | 371/19,4 | – /18,1 | 381/- | 409/21,9 | – | – |
| 9000 м | – | – | – | – /28,0 | – /25,3 | – /39 | – /36,7 | – | – |
| Практически потолок, м | 6800 | 9400 | 9000 | 9560 | 9600 | 9300 | 9000 | 10000 | 10100 |
| Дальность, км | – | – | 2187 | 2150 | 1800 | 1900 | – | 1500 | 880 |
| * скорость на высоте (км/час)/скороподъемность (мин) |
