Для прохода входного и выходного патрубков в ящике вырезают пазы. Нагревательную панель предварительно закрепляют так, как она должна располагаться, а потом по месту вырезают пазы.

Ящик склеивают качественным водостойким клеем, например, «жидкими гвоздями».

Готовый ящик пропитывают водоотталкивающим составом и дважды окрашивают синтетической эмалью.

После завершения подготовительной работы переходят к сборке коллектора. Ее проводят в следующем порядке. Сначала на задней крышке ящика шурупами крепят четыре деревянных проставки толщиной 50 мм. Проставка при этом не должна попасть под нагревательную трубку. После этого на крышку укладывают слой стекловаты, оставляя припуски по 90-100 мм. Напротив проставок стекловату раздвигают. Далее на проставки устанавливают нагревательную панель и привинчивают ее к ним шурупами. Заднюю крышку вставляют к ящик и крепят ее шурупами к брускам. Стекловату расправляют вдоль стенок ящика и фиксируют в нескольких местах тонкими гвоздями с широкими шайбами. На силиконовый герметик к ящику крепят защитное стекло. Места прохода патрубков закрывают строительной пеной.

После того как солнечный коллектор готов, переходят к сборке гелиоустановки (рис. 76).

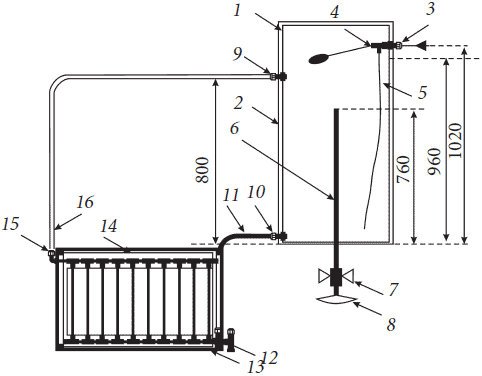

Рисунок 76. Полная схема гелиоустановки: 1 – бак; 2 – теплоизоляция; 3 – штуцер подвода питающей воды 1/2”; 4 – автоматический клапан; 5 – выходной патрубок питающей воды; 6 – выходной патрубок горячей воды; 7 – запорный клапан; 8 – лейка; 9 – штуцер подвода горячей воды; 10 – штуцер подачи холодной воды; 11 – труба подвода холодной воды; 12 – тройник 3/4”; 13 – сливная пробка; 14 – солнечный коллектор; 15 – выходной штуцер; 16 – труба горячей воды

В качестве бака-накопителя используется алюминиевая или стальная бочка емкостью 0,3–0,5 м2. Стальную бочку изнутри окрашивают водостойкой краской. В принципе, допустимо использовать и полиэтиленовую емкость, однако она недолговечна. Независимо от материала, бак должен быть узким и высоким.

Для теплоизоляции бак оборачивают двумя слоями минеральной ваты толщиной 50 мм. Поверх ваты укладывают два слоя гидроизоляционной ткани, которую закрепляют тонкой вязальной проволокой. Сверху укладывают кусок рубероида диаметром несколько превышающим диаметр бочки, чтобы получилась «юбочка». Рубероид тоже закрепляют вязальной проволокой.

Штуцера в баке должны быть изготовлены из оцинкованных сгонов длиной 100–150 мм. Солнечный коллектор подключают сгонами на 3/4”, а штуцера подачи питающей воды – на 1/2” (рис. 77).

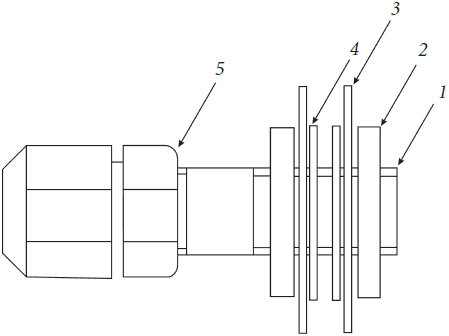

Рисунок 77. Конструкция штуцера: 1 – сгон 3/4”, длиной 100–150 мм; 2 – гайка 3/4”; 3 – металлическая шайба, 4 – резиновая шайба; 5 – переход на металлопластиковую трубу диаметром 20 мм

Отверстия в баке сначала сверлятся, а затем расширяются до необходимого диаметра с помощью напильника.

Трубопроводы, изготовленные из металлопластиковой трубы, без труда режутся роликовым труборезом.

В качестве автоматического клапана питающей воды используют поплавковый клапан от сливного бачка унитаза. Желательно выбрать качественный клапан. Он должен быть надежным и при открывании пропускать воду только через выходное отверстие. На выходном клапане имеется пластиковая трубка, которая достает до дна бака. При отборе воды холодная воды опускается на дно резервуара, а горячая поднимается наверх.

Выходной патрубок должен быть изготовлен из куска оцинкованной трубы длиной 150 мм. На одном из ее концов должна иметься резьба 1/2”. Труба уплотняется в днище бака так же, как штуцеры. На оставшийся конец резьбы накручивают стандартный шаровой клапан, желательно с длинной ручкой. В клапан вворачивают лейку.

Если между выпускным патрубком и клапаном установить тройник и гибким шлангом присоединить к дополнительному штуцеру в днище бака, получится подобие смесителя.

Солнечный коллектор устанавливают под углом 45° и направляют точно на юг.Душ с дровяной колонкой

Дачный душ можно оборудовать дровяной колонкой. В отличие от конструкций с солнечным обогревом бочки, температура воды в таком душе не зависит от погоды. Кроме того, душем с дровяной колонкой можно пользоваться круглый год. Дровяные колонки представляют собой небольшую печку-буржуйку с установленным на ней водяным баком. Вода в баке нагревается за счет тепла, которое выделяется при сжигании дров. В основе такой печки лежит так называемый самоварный принцип. Печку можно купить или изготовить своими руками. Для этого потребуется два отрезка трубы разных диаметров и 2–3 небольших куска листового металла. Трубы приваривают к одному из листов: сначала с внутренней, затем с внешней стороны. Внутренняя труба должна быть выше внешней на 0,5 м. Напротив торца внутренней трубы просверливают несколько отверстий для доступа воздуха. Дно конструкции рекомендуется делать съемным. Это значительно упростит очистку топки от золы. Верхний лист металла можно приварить или оставить в качестве крышки. В любом случае в нем просверливают отверстия для заливки воды.

В результате получается «самоварная» топка, со всех сторон окруженная водой.

Принцип такой топки аналогичен тому, что используется при разогреве самовара. Несколько зажженных лучин кидают сверху в трубу. Затем через ту же трубу подбрасывают остальное топливо. Такая печь невероятно эффективна: на разогрев 100 л воды требуется всего несколько поленьев.

Данная конструкция не лишена недостатков. Вода должна находиться там же, где и печка. Это следует учитывать при выборе места для строительства душа. К сожалению, не на каждом участке найдется достаточно свободного пространства, чтобы разместить и душевую кабину, и «самоварную» печку. Второй минус этой конструкции – необходимость организовать нормальный дымоотвод. Наконец, вода в такой колонке остывает практически так же быстро, как нагревается. Стандартный объем душевого бака – 100 л. Однако за один раз, как правило, расходуется гораздо меньше воды. Получается, что перед каждым приемом душа приходится ждать, пока прогреется весь объем воды.

Поэтому дровяной водонагреватель рекомендуется совместить с теплоизолированным накопительным баком. Такой бак устанавливают на крыше душа. Для утепления вокруг бака возводят каркас из деревянного бруска 40 х 40 мм. Снаружи каркас обивают фанерой или любым листовым материалом. Все полости засыпают качественным утеплителем: сухой стружкой, опилками, пенопластовой крошкой.

От бака делают выводы труб для водонагревателя, который устанавливают рядом с душевой кабиной. Крышки «самоварного» водонагревателя герметично заваривают и делают в них патрубки, чтобы обеспечить перемешивание слоев воды (конвекцию).

Достаточно положить в топку 2–3 полена, чтобы примерно через 30 мин вода объемом 100 л нагрелась до оптимальной температуры.

Вместо «самоварного» обогревателя можно оборудовать водогрейку на основе костра (для сжигания мусора, для приготовления пищи и т. д.). Для этого в основание кострища вмонтируют старую чугунную батарею центрального отопления, которую соединяют с накопительным баком при помощи теплоизолированных трубок. В этом случае при горении костра вода в баке будет нагреваться.

Если накопительный бак устроен правильно, вода в нем может оставаться горячей в течение 2-3-х дней.Душ с паяльной лампой

В качестве водонагревателя можно использовать паяльную лампу. В душе такой конструкции несколько изменяют схему подачи воды. Нагреватель с теплообменником размещают на полочке, которую прикрепляют к наружной стороне боковой стенки. Поэтому трубы выводят за пределы душевой кабины. Нагреватель, которым служит паяльная лампа, размещают так, чтобы камера сгорания входила в змеевик теплообменника. Температура струи в душе регулируется путем изменения интенсивности горения и подачи воды. Емкость с водой устанавливают на крыше душевой кабины. Отсюда вода подается по стальным трубам. Выходной патрубок снабжают запорным вентилем, который полностью отключает систему во время монтажа теплообменника. Еще один вентиль размещают внутри кабины перед душевой сеткой. Этот вентиль служит для регулирования подачи воды.

Теплообменник состоит из змеевика и кожуха. Змеевик изготавливают из стальной трубы диаметром 0,5 см, которую свивают в спираль из трех витков. Для того чтобы витки получились ровными, трубу будущего змеевика наматывают на более толстую трубу диаметром 1,5 см. Готовый змеевик вставляют в кожух, которым служит отрезок трубы подходящего размера. Детали закрепляют сваркой. Свободные концы загибают вверх и подсоединяют к основному водопроводу на муфтах. На зиму такой теплообменник снимают, чтобы трубы не лопнули.Щитовой разборный душ

Дерево больше всего страдает от атмосферных осадков (снега, дождя) и перепадов среднесуточных температур, которые наблюдаются с середины осени до середины весны. Чтобы стационарное деревянное строение прослужило как можно дольше, его обрабатывает специальными составами, препятствующими гниению, покрывают олифой, окрашивают. Разумеется, все эти манипуляции требуют дополнительных материальных трат, отнимают время и силы. В этом свете преимущество щитовой конструкции дачного душа очевидно. Благодаря соединению щитов на болтах, после окончания летнего сезона такое строение можно разбирать.

На выбранном для строительства душа участке роют котлован длиной 2,1 м, шириной 1,4 м и глубиной 0,3 м. В яме устраивают так называемый глиняный замок толщиной 25 см. Глиняный замок – это слой тщательно утрамбованной глины, которой укрепляют дно и стенки фундамента. Глина служит отличной гидроизоляцией. Для замков лучше всего подходит пластичная жирная глина, содержащая не более 5-15 % песка. Пластические свойства глины можно улучшить. Для этого ее замачивают и дают вылежаться, периодически смачивая, чтобы не допустить пересыхания. Еще один способ улучшить качество глины – с осени оставить ее на открытом месте, чтобы в течение зимы она выморозилась и вымокла. Глиняные замки делают в переставной опалубке. Слой глины тщательно утрамбовывают. Лучше всего уплотняется глина естественной влажности, не перенасыщенная влагой, но и не пересушенная. Если глину естественной влажности сжать в кулаке, она образует комок и не рассыпается. Глиняный замок выкладывают влажными комками глиномятки или коржами. Глиномятка – это ком мягкой глины размером примерно с небольшой арбуз. Корж получается при сдавливании с обеих сторон глиняного кома. Для приготовления 1 м3 смеси для глиняного замка требуется 0,7 м3 глиняного и 0,28 м3 известкового теста, 32 кг соломенной резки длиной 50—400 мм, мякины или других волокнистых примесей, а также 200 л воды. В воду можно добавить медный купорос (100 г вещества на 1 ведро воды).

Подкладку устраивают из природного камня, кирпича, железняка, бетона. Можно также использовать деревянные бревенчатые стойки диаметром 16–18 см, предварительно дважды обмазав их горячим битумом. На подкладку устанавливают щит пола. К нему крепят щиты стен. Крепеж осуществляют на болтах диаметром 8 мм с помощью стальных уголков. К стенам аналогичным образом крепят щит крыши. Затем навешивают дверь и рядом с ней устанавливают застекленную фрамугу – откидную застекленную раму. Фрамугу для душа изготавливают размером 60 х 30 см. Оптимальные размеры щитового разборного душа таковы: длина – 1,7 м, ширина – 1,2 м, высота – 2,2–2,3 м.Душ со штампованным радиатором

Простейший водонагреватель для летнего душа можно изготовить своими руками. Водонепроницаемый металлический ящик изнутри окрашивают черной краской. Дно ящика устилают слоем пенопласта толщиной 5–7 см. Вместо пенопласта можно использовать любой другой теплоизолирующий материал. На слои теплоизоляции устанавливают плоский штампованный радиатор (батарею), который используют для отопления квартир. Наружную сторону радиатора, обращенную к солнцу, покрывают черной матовой краской. Вода в баке нагреваются солнцем. В баке размерами 0,5 х 1,5 м с 1 м2 площади такого нагревателя можно получить до 80 л воды температурой 60–65 °C.Душ с камерой автомобильной шины

Еще один простой водонагреватель для летнего душа можно соорудить из камеры автомобильной шины. Для этого вовсе не обязательно покупать новую камеру. Подойдет и старая, дырявая шина. Ее можно починить с помощью универсального клея «Момент», наклеив на прореху заплатку.

В подготовленную камеру врезают два штуцера. Один подводящий, другой – для подсоединения душевой головки с краном. Штуцер – это деталь трубопровода или соединительного узла. Он представляет собой втулку, т. е. имеет осевое отверстие для сопрягаемой детали. На одном из концов штуцера есть внутренняя или наружная резьба для крепления. Форма другого конца штуцера зависит от способа крепления к другим деталям.Конечно, камера автомобильной шины вмещает не слишком много воды. Поэтому на крышу душевой, как правило, кладут 2–3 камеры. Вокруг камер сооружают «парник»: каркас, обтянутый полиэтиленовой пленкой. Такой обогреватель рекомендуется устанавливать на крыше душевой с южной стороны.

Устройство летнего душа

Устройство летнего душа отнимет относительно мало времени и сил. Не обязательно приобретать новый строительный материал. Почти все, что потребуется для возведения душа, найдется на любом участке. Только некоторые недостающие материалы придется докупить.

В предыдущей главе рассказывалось о различных видах и конструкциях летнего душа. Строительство каждого из них имеет определенные нюансы. О них упоминалось при описании конкретной конструкции. Однако устройство всех видов летнего душа проводится по сходному плану. В общих чертах этот процесс выглядит так: сначала выбирается подходящее место установки душа, составляется чертеж будущей постройки, оборудуется сток, при необходимости возводится фундамент, затем строится каркас, который позже обшивается изнутри и снаружи отделочными материалами и утеплителями, устанавливается дверь, устраивается пол, на крышу помещается бочка с заранее выбранной системой обогрева, к бочке подключается источник подачи воды.

Не имея возможности подробно описывать строительство каждого вида душа, остановимся только на самых общих, универсальных принципах. При необходимости в этот план вносятся изменения, соответствующие особенностям возведения того или иного вида летнего душа.

1. Выбор места. Купание – процесс интимный, поэтому для строительства душа выбирают место, защищенное от посторонних глаз. Можно высадить вокруг душа кустарник, который образует «зеленую ширму». Однако создавать дремучие заросли не стоит: проход к душу должен быть прямым и свободным.

...

Чтобы просверлить отверстие нужной глубины, на сверло с помощью краски надо нанести метку. Такой прием избавляет от необходимости постоянно останавливать работу и проверять глубину отверстия.

Душем пользуют не только днем, но и вечером, поэтому устраивать кабину желательно в самом светлом месте участка. Конечно, можно провести в душ электрическое освещение, но это сложно, небезопасно и затратно, так как повлечет за собой дополнительный расход электроэнергии.

Даже если деревянная душевая кабина снаружи и внутри обшита досками, она не может надежно защитить от сильных сквозняков. Поэтому место постройки душа не должно продуваться ветрами.

Вода в большинстве видов летнего душа обогревается за счет солнечного тепла. Значит, при выборе места застройки надо удостовериться, что там будет достаточно солнечного света, чтобы вода успела хорошо прогреться. Если душ чаще будет использоваться в обеденные часы, душевую кабину нужно строить там, где солнце наиболее активно с раннего утра. Если водные процедуры проводятся по вечерам, после работы в огороде, то строить душ надо там, где солнце пригревает с обеда до вечера.

Наконец, необходимо обязательно учитывать рельеф местности, ведь от него зависит отток воды. Рекомендуется строить душ на возвышенности. В этом случае вода будет сама стекать в подготовленную канаву. Застоявшаяся вода может загнивать, источать неприятные запахи, привлекать насекомых.

2. Составление чертежа и сметы. После того как место постройки определено, необходимо изготовить чертеж будущего душа. Это должна быть не примерная схемка, набросанная на клочке бумаги, а выполненный по всем правилам чертеж. Обязательно соблюдают масштаб. На чертеже указывают все размеры с единицами измерения.

Размеры душевой кабинки выбирают с таким расчетом, чтобы в ней можно было достаточно свободно мыться, двигаться, наклоняться. Высота кабинки должна составлять 2–3 м. Оптимальный размер кабинки – 160 х 100 см, из которых 60 см отводится на раздевалку.

После завершения чертежа составляют смету. В ней подробно расписывают, какие материалы и в каком количестве понадобятся для постройки душа. Смету составляют, даже если для душа планируется использовать старые материалы. Нередко при ближайшем рассмотрении оказывается, что лежащие несколько лет доски уже непригодны для строительства, они не подходят по размеру или их слишком мало. Не следует забывать о строительной фурнитуре: гвоздях, шурупах и других крепежных элементах. Для фундамента чаще всего требуется бетон, битум, рубероид, щебенка. Для организации водоснабжения нужно иметь трубы или шланги, кран, душ с насадкой и, разумеется, бак. Наконец, надо подготовить инструменты. Лучше продумать такие моменты заранее, чем обнаружить нехватку материалов в разгар строительных работ. Для удобства смету обычно оформляют в виде таблицы.

Таблица делится на несколько колонок: наименование расходного материала (доски, брусья, пленка, рубероид, гвозди, молоток и т. д.), единицы измерения расходного материала (штуки, рулоны, килограммы, квадратные или кубические метры), количество расходного материала, цена единицы расходного материала (например, цена за 1 рулон рубероида), общая стоимость расходного материала (например, сколько придется заплатить за требующееся количество досок).

Смету желательно разбить на подразделы: материалы для фундамента, пиломатериалы, отделочные материалы, фурнитура (т. е. вспомогательные части и детали: дверные петли, ручки, гвозди, саморезы и т. п.), материалы для водоснабжения, строительные инструменты.
