Глава 1 Знакомство с Windows NT и драйверами устройств хранения данных

В этой главе рассматриваются драйверы устройств Windows NT, драйверы фильтрации и стек драйверов устройств хранения данных для семейства Windows Server. Приведенных сведений достаточно для того, чтобы познакомить неискушенного читателя с особенностями подсистемы ввода-вывода операционной системы Windows NT, а также структуры драйверов устройств хранения данных. Основное внимание уделяется ключевым понятиям, которые широко рассматриваются в книге, например групповому вводу-выводу (multipath I/O), функции SIS (Single Instance Storage) в службах удаленной установки (Remote Installation Services – RIS), точкам переопределения Windows NT (reparse points) и службам удаленного хранения Windows (Remote Storage Services – RSS).

Если быть более точным, то эта глава не предназначена для предоставления всей справочной информации, которая подготовит читателя к самостоятельному написанию драйверов устройств Windows NT. Точно так же глава не содержит полного описания самой операционной системы Windows NT. Читателю рекомендуется использовать справочные материалы, которое указаны в конце книги, чтобы получить достаточный объем знаний о структуре Windows NT для написания различных драйверов, включая драйвера системных фильтров.

Основное внимание в этой главе уделяется Windows NT и архитектуре драйверов в контексте устройств хранения данных. Возможности Windows NT и архитектура драйверов, которые не касаются устройств хранения, если и рассматриваются, то очень кратко.

В разделах 1.1 и 1.2 предоставлена терминология, которая будет часто использоваться на протяжении всей книги. В этих разделах приводятся такие термины, как режим ядра (kernel mode), пользовательский режим (user mode) и контекст процесса (process context). После вступительных разделов в главе рассматривается стек подсистемы хранения данных Windows, включая уровни файловых систем, управления томами, классов и портов. Кроме того, кратко рассматриваются драйверы фильтрации. В завершение приводится описание типичного запроса ввода-вывода, а также рассматривается обработка этого запроса на каждом из уровней стека ввода-вывода подсистемы хранения данных.

1.1 Режимы ядра и пользователя Windows

В этой книге регулярно используются термины режим ядра (kernel mode) и пользовательский режим (user mode). Перед определением этих терминов рассмотрим историю их происхождения.

Система Windows NT проектировалась, как переносимая операционная система, в которой весь код, зависимый от процессора и аппаратного обеспечения, изолирован в модуле, называемом уровнем аппаратных абстракций (hardware abstraction layer – HAL). Этот модуль рассматривается в разделе 1.3.1 далее в главе. Хотя Windows NT действительно раньше поддерживала несколько архитектур центральных процессоров, включая PowerPC и Alpha, современные версии Windows NT поддерживают только процессоры компании Intel и совместимые с ними модели (например, компании AMD). Некоторые базовые особенности архитектуры процессоров Intel рассматриваются далее в этом разделе, причем вместо описания всех возможностей архитектуры х86 затрагиваются лишь наиболее важные аспекты.

Архитектура Intel х86 поддерживает четыре режима работы: реальный [1] , виртуальный х86, управления системой и защищенный.

В реальном режиме (real mode) каждый системный процесс имеет неограниченный доступ к первому мегабайту оперативной памяти. При загрузке процессор всегда запускается в реальном режиме. Процессор можно переключить в защищенный режим, установив соответствующий флаг в управляющем регистре; для обратного переключения флаг нужно сбросить. Реальный режим используется для инициализации Windows NT, однако переключение в защищенный режим происходит задолго до запуска приложений. В процессе развития семейства продуктов Windows NT роль реального режима становится все менее значимой. Как только процессор переключается в защищенный режим работы, Windows NT больше не переходит в реальный режим.

1

Данный режим в Windows NT не используется.

Виртуальный режим х86 (virtual х86 mode) предоставляет возможность выполнять несколько приложений реального режима, когда процессор работает в защищенном режиме. Операционная система Windows NT 4.0 поддерживает этот режим с помощью подсистемы NT Virtual DOS Machine

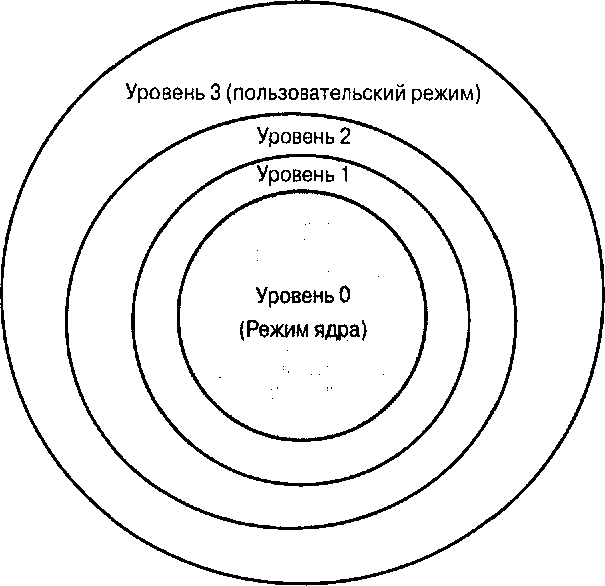

Рис. 1.1. Уровни привилегий архитектуры Intel х86

(NTVDM). Необходимость запуска приложений DOS под управлением Windows NT возникает все реже и реже, поэтому роль подсистемы NTVDM со временем становится все менее важной.

Защищенный режим (protected mode) представляет собой основной режим Windows NT. Он обладает четырьмя рабочими уровнями (рис. 1.1). Ha. уровне 0 (или кольце 0). который чаще всего называется режим ядра (kernel mode), доступны инструкции процессора и функции для обеспечения защиты памяти и работы с виртуальной памятью. Кроме того, на уровне 0 доступны привилегированные инструкции, например для управления регистрами процессора. Операционная система Windows NT не использует уровни (кольца) 1 и 2. Самый нижний уровень привилегий – уровень 3, или пользовательский режим (user mode). – обеспечивает наилучшую защиту, предотвращая доступ системных процессов к коду и памяти другого процесса.
