Главная файловая таблица (Master File Table – MFT; $Mft) всегда представляет собой первый файл тома NTFS. Она содержит множество записей и, как минимум, одну запись для каждого файла и каталога тома, включая запись для самой MFT. Каждая запись в MFT может иметь размер 1024–4096 Кбайт, в зависимости от размера тома, на котором размещена файловая система. Для файлов с несколькими атрибутами или чрезмерной фрагментацией может потребоваться несколько записей в MFT. Таблица MFT хранится в начале тома.
Производительность системы существенно повышается, если записи MFT хранятся в соседних кластерах диска, т.е. когда MFT не фрагментирована и занимает непрерывную область диска. Для выполнения этого условия NTFS
Первые 24 записи в MFT зарезервированы. Некоторые записи меняют свое назначение с выходом новой версии операционной системы, как это произошло с выходом Windows 2000. В табл. 6.4 описаны различные системные файлы NTFS, которые также известны как файлы метаданных.

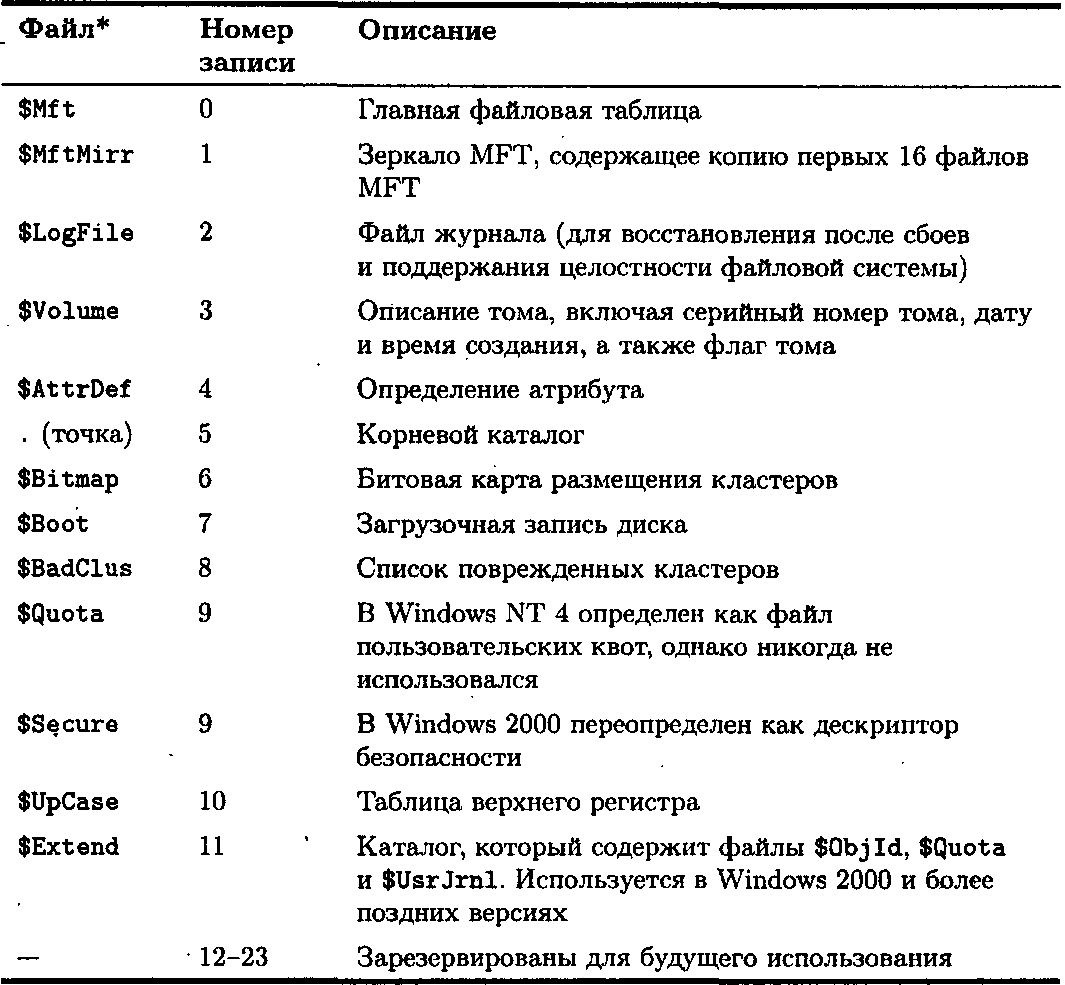

Таблица 6.4. Системные файлы NTFS
* Знак доллара ($) перед именем файла означает, что это файл метаданных
Файл $MftMirr содержит зеркальную копию первых 16 записей MFT и представляет собой метод обеспечения целостности тома, даже если секторы MFT окажутся поврежденными. Файл $MftMirr хранится в середине тома. Более объемные тома могут иметь более одного зеркала MFT.
Файл журнала $LogFile используется для восстановления после отказов в работе системы или возникновения неожиданных ситуаций. NTFS поддерживает транзакции и протоколирование: сначала в журнал заносятся все изменения системных метаданных и только затем проводятся изменения. Файл журнала содержит информацию для отмены и повтора операций, которая используется для восстановления после отказов в работе системы и поддержки целостности файловой системы.
Обратите внимание: метаданных из файла журнала транзакций достаточно лишь для поддержки целостности файловой системы, например для обеспечения правильной маркировки кластеров: или как свободных, или принадлежащих определенному файлу. Содержимое этих кластеров – пользовательские данные – в журнале не отслеживается. После фиксирования транзакции и изменения метаданных запись о завершении операции заносится в файл журнала.
Все операции с файлом журнала выполняются средствами службы файлового журнала NTFS, которая предоставляет собой набор процедур драйвера NTFS. Для хранения файла журнала в NTFS используется циклический буфер. В начале буфера содержится указатель на область в самом буфере, в которой должен начаться процесс восстановления. Этот указатель в файле журнала сохраняется дважды (избыточно), чтобы обеспечить возможность восстановления в том случае, если одна из областей файла журнала окажется поврежденной.
Файл $Volume содержит имя тома, дату и временную метку (указывающую на время создания тома), информацию о версии NTFS и дополнительный бит, используемый для проверки правильности завершения работы системы. Кроме того, этот бит проверяется при загрузке системы для определения необходимости запуска утилиты CHKDSK.
Файл $AttrDef содержит все атрибуты, которые поддерживаются на данном томе. Для каждого атрибута указывается различная информация, например имя атрибута, тип атрибута, минимальная и максимальная длина.
Корневой каталог также обладает большим значением. Все операции поиска файлов и каталогов
должны начинаться с корневого каталога, если они не кэшированы во время предыдущих операций поиска.Файл $Bitmap представляет каждый кластер диска, на котором находится том. Каждый бит указывает занятость одного кластера диска.
Файл $Boot предназначен для хранения и защиты кода загрузчика, который всегда размещен в фиксированной области, удаленной от начала тома. При форматировании тома с использованием NTFS утилита форматирования проверяет, владеет ли файл $Boot кластерами, в которые помещен код загрузчика. Таким образом, код загрузчика защищен от перезаписи другими данными.
Файл $BadClus содержит записи для каждого поврежденного кластера на диске. Этот файл обновляется динамически; т.е. для каждого динамически обнаруженного поврежденного кластера в файл добавляется новая запись.
Файл $Secure впервые появился в Windows 2000. Файловая система NTFS поддерживает механизмы безопасности для каждого файла и каталога. До выхода Windows 2000 данные о безопасности хранились в каждой записи для файла и каталога в MFT. Поскольку множество файлов и каталогов «имели одинаковую информацию о правах доступа, такая информация часто 'дублировалась. Например, если у пользователя есть право доступа на чтение и запуск 100 файлов, формирующих приложение (например, Microsoft Office), «все эти файлы будут иметь одинаковую информацию безопасности. Начиная с Windows 2000 информация о безопасности сохраняется один раз в файле *$SeCure, и все файлы просто ссылаются на эти данные.
Файл $UpCase содержит таблицу, используемую для преобразования имен файлов и путей из нижнего регистра в верхний, а также для преобразования имен файлов в верхний регистр для приложений, которые не различают регистр в именах файлов.
Каталог $Extend впервые появился в Windows 2000 и содержит файлы, позволяющие реализовать необязательные возможности NTFS. Далее приведен перечень файлов, которые содержатся в каталоге $Extend.
Файл $0bjld содержит идентификаторы объектов для файлов и каталогов. Идентификаторы объектов используются для отслеживания файлов и каталогов при их перемещении. Дополнительная информация по этой теме приводится в разделе 6.5.15.
Файл $Quota используется для хранения информации о квотах для тех томов, где квотирование включено: Отслеживание квот рассматривается в разделе 6.5.9.
Файл $UsnJrnl содержит информацию, которая относится к изменениям в файлах и каталогах. Дополнительная информация по этой теме приводится в разделе 6.5.13.
Файл $Reparse содержит информацию обо всех файлах и каталогах, с которыми связан тег точки повторной обработки. Точки повторной обработки (reparse points) представляют собой механизм реализации символьных ссылок. Эта тема рассматривается в разделе 6.5.22.
Файловая система NTFS работает с целым числом дисковых секторов как с минимальным единичным блоком данных. Такой блок называется кластером. Размер кластера определяется при форматировании тома. Разные тома могут иметь различные размеры кластеров. Для читателей, знакомых с UNIX, можно отметить, что термин кластер в Windows аналогичен термину размер блока файловой системы в UNIX. Файловая система вычисляет размер кластера, принимая во внимание размер диска и тип используемой файловой системы. Кластер может иметь размер в диапазоне 1–64 Кбайт. Размер кластера задается при форматировании тома в виде параметра команды format или параметра утилиты управления дисками с графическим интерфейсом. Очевидно, что большой размер кластера приводит к потерям дискового пространства; например, для хранения файла размером 1 Кбайт файловой системе придется выделить кластер размером 64 Кбайт.
