. В качестве адреса назначения вы можете задать либо адрес сети (
– net
), либо адрес конкретного компьютера (
– host
). В большинстве случаев
route
способна самостоятельно отличить адрес сети от адреса узла, но иногда необходимо явно указать тип адреса. Чаще всего данную опцию приходится задавать, определяя маршрут к небольшой сети, подключенной с помощью отдельного шлюза.
•
адрес_назначения
. Адрес назначения принадлежит сети или отдельному компьютеру, которому маршрутизатор должен передать пакет. Для маршрута по умолчанию используется адрес 0.0.0.0 либо эквивалентное ему ключевое слово
default
. Этот параметр необходимо указывать при добавлении или удалении маршрута.
•
[netmask nm]
.
Если адреса сети, которой должны быть переданы пакеты, соответствуют традиционной схеме распределения адресов, утилита
route
, пользуясь сетевыми средствами Linux, сама определит значение маски подсети. В противном случае вам необходимо явно задать маску подсети, указав при вызове
route
параметр
netmask nm
. (Вместо использования данного параметра вы можете указать число бит, выделяемых для представления адреса сети, в составе адреса назначения.)
•
[gateway gw]
. Если вы определяете маршрут, который не проходит через шлюз, можете не указывать этот параметр. Если же целевой узел подключен через шлюз, необходимо задать адрес этого шлюза, указав при вызове
route gateway gw
. В частности, данный параметр используется при определении маршрута по умолчанию.
•
[metric m]
. На рис. 2.2 среди прочих изображен столбец Metric. В нем отображается метрика маршрута, т.е. "стоимость" передачи пакета. Чаще всего за "стоимость" принимается время передачи пакета. Таким образом, маршрутам, на которых встречаются линии с низким быстродействием, соответствуют высокие значения метрики, а "быстрым" маршрутам — низкие значения метрики. Параметр
metric m
используется только в том случае, если компьютер выполняет роль маршрутизатора. Подробно вопросы настройки маршрутизаторов будут рассмотрены в главе 24.
•
[mss m]
. Параметр
mss m
задает максимальный размер сегмента (MSS — Maximum Segment Size). Подобно
metric m
, данный параметр используется в основном в маршрутизаторах.
•
[window W]
. Размер окна (TCP Window Size) — это объем данных, которые могут быть переданы передающим узлом, не дожидаясь получения подтверждения с принимающего узла. Если задано небольшое значение данного параметра, скорость обмена данными уменьшится, так как передающий компьютер будет простаивать, ожидая подтверждения приема пакета. Если указать слишком большой размер окна, повышается вероятность того, что вследствие возникновения ошибки передающему узлу придется повторять передачу большого объема информации. Поэтому наилучшее решение — использовать размер окна по умолчанию (в системе Linux он составляет 64 Кбайт). Если данные по линии передаются быстро, но с большой задержкой (например, если используется спутниковая связь), то целесообразно увеличить размер окна до 128 Кбайт.
•
[[dev] имя_интерфейса]
. Как правило, система Linux по IP-адресу самостоятельно определяет используемый интерфейс. Однако в некоторых случаях необходимо указать интерфейс явно, задавая при вызове
route
параметр
[dev] имя_интерфейса
. (Ключевое слово
dev
указывать не обязательно, достаточно задать имя интерфейса, например
eth0
или
tr1
.)
Наиболее часто с помощью утилиты
route
задается маршрут по умолчанию. Делается это после того, как посредством утилиты
ifconfig
был активизирован сетевой интерфейс. Пример определения маршрута по умолчанию с помощью
route
приведен ниже.
# route add 0.0.0.0 gw 10.92.68.1
Адрес 0.0.0.0 можно заменить ключевым словом
default
; результат выполнения команды от этого не изменится. Несколько реже при вызове
route
приходится указывать имя устройства, опцию
– net
и некоторые другие опции.
Использование нескольких интерфейсов и одного шлюза
Как было сказано ранее, при каждой активизации интерфейса
посредством
ifconfig
данная утилита автоматически включает в таблицу маршрутизации запись для нового интерфейса. Однако при этом не добавляется информация о шлюзах. Поэтому настройка большинства компьютеров, содержащих несколько интерфейсов, включает следующие действия.
• Вызов
ifconfig
для каждого из интерфейсов компьютера.
• Одиночный вызов
route
для добавления в таблицу маршрутизации маршрута по умолчанию.
Эти действия типичны для компьютеров под управлением Linux, которые выполняют функции маршрутизаторов для сетей небольших отделов. Для того чтобы компьютер действовал как маршрутизатор, необходимо разрешить перенаправление IP-пакетов. Сделать это можно, выполнив следующую команду:
# echo "1" > /proc/sys/net/ipv4/ip_forward
На заметку
Если компьютер содержит два сетевых интерфейса (т.е. одновременно принадлежит двум сетям), но не должен выполнять функции маршрутизатора, не следует разрешать перенаправление IP-пакетов.
На заметку
Маршрутизатор не обязательно должен быть выделенным. Компьютер, выполняющий функции маршрутизатора, может одновременно решать другие задачи. Однако при этом необходимо учитывать, что действия, не связанные с маршрутизацией пакетов, занимают время процессора и создают дополнительную нагрузку на сетевые интерфейсы, в результате производительность маршрутизатора снижается, что может привести к уменьшению пропускной способности всей сети. Кроме того, подобное совмещение функций может создавать угрозу безопасности сети. В настоящее время маршрутизаторы выполняют также функции брандмауэров, и работа дополнительных программных продуктов на таком компьютере может открывать дополнительные возможности для атак, предпринимаемых злоумышленниками.
Если провайдер выделил для вашего компьютера лишь один IP-адрес, но вы хотите организовать доступ к Internet с нескольких компьютеров, подключенных к локальной сети, вам необходимо использовать специальный тип маршрутизатора, в котором используется технология NAT (Network Address Translation — преобразование сетевых адресов). Эта технология подробно описана в главе 25. Настройка системы NAT выполняется подобно настройке обычного маршрутизатора, кроме того, в этом случае приходится выполнять дополнительные команды, разрешающие преобразование адресов. В результате такого преобразования вся локальная сеть выглядит извне как один компьютер.
Использование нескольких интерфейсов и шлюзов
Если компьютер с несколькими интерфейсами должен передавать пакеты на различные шлюзы, его настройка несколько усложняется. Большинство систем работает с одним шлюзом, через который проходит маршрут по умолчанию. Такой шлюз соединяет локальную сеть с другой сетью, и в большинстве случаев посредством этого же шлюза осуществляется взаимодействие с Internet. Однако возможны и другие варианты конфигурации сети. Рассмотрим локальные сети, представленные на рис. 2.3. Как видно на рисунке, две локальные сети, принадлежащие различным подразделениям одной организации, соединены с помощью маршрутизаторов. Конфигурация обычных компьютеров, принадлежащих этим сетям, очень проста; в маршруте по умолчанию в качестве адреса шлюза указан адрес маршрутизатора, через который локальная сеть подключена к другой сети. Несмотря на то что маршрутизатор сети Office 2 имеет два интерфейса, в маршруте по умолчанию, заданном в его таблице маршрутизации, роль шлюза играет маршрутизатор сети Office Маршрутизатор сети Office 1 имеет более сложную конфигурацию. Его маршрут по умолчанию обеспечивает обмен пакетами с Internet, кроме того, трафик, предназначенный для сети 172.20.0.0/16, должен передаваться на маршрутизатор Office 2. Чтобы такая передача пакетов могла выполняться, необходимо вызвать следующую команду:

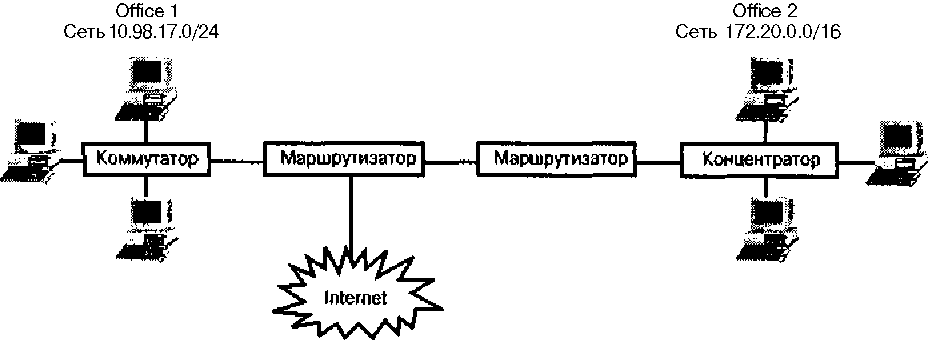

Рис. 2.3. Чтобы маршрутизатор, содержащий больше двух интерфейсов, работал корректно, для него должны быть определены как минимум два шлюза
На заметку
Структура, показанная на рис. 2.3, имеет смысл только в том случае, если сети Office 1 и Office 2 расположены далеко друг от друга и для их взаимодействия используется один из протоколов поддержки удаленного соединения. Если же подразделения находятся рядом, например в одном здании, целесообразно подключить обе сети к одному концентратору или коммутатору. При этом обе сети могут обслуживаться одним маршрутизатором.
