вы можете изменить ее конфигурацию, обратившись к ней с помощью клиентской программы
telnet
. При обращении указывается порт 2601. Пример вызова
telnet
приведен ниже.
$ telnet localhost 2601
После ввода пароля надо задать одну из следующих команд:
enable
(получение доступа к командам настройки),
configure
(изменение конфигурации) или
show
(отображение сведений о текущей конфигурации). На каждом этапе работы вы можете получить информацию о доступных командах и опциях; для этого надо ввести символ
?
. Если вы работали с маршрутизаторами Cisco, то команды Zebra знакомы вам.
Резюме
На каждом компьютере, подключенном к сети, в том числе и на рабочей станции, должна содержаться таблица маршрутизации, которая дает возможность направлять сетевой трафик по требуемому маршруту. Стандартные сетевые утилиты Linux, например
ifconfig
и
route
, подходят для заполнения таблицы маршрутизации на рабочей станции, сервере и даже на низкоуровневом маршрутизаторе. Если же маршрутизатор выполняет сложные действия по управлению пакетами, на компьютере должны присутствовать расширенные средства маршрутизации. Linux поддерживает подобные средства на нескольких уровнях. Поскольку за маршрутизацию отвечает ядро Linux, ряд инструментов, предназначенных для настройки маршрутизатора, требуют, чтобы некоторые опции ядра, ответственные за маршрутизацию, были активны. Популярный пакет
iproute2
предоставляет инструменты маршрутизации, в частности, позволяет работать с несколькими таблицами маршрутизации или сформировать схему QoS с тем, чтобы обеспечить некоторому пользователю или сети возможность использовать определенную часть пропускной способности линии. Протоколы маршрутизации обеспечивают взаимодействие маршрутизаторов, позволяют обмениваться информацией о маршрутах и определять на основании полученных данных оптимальный путь к целевой сети.
Глава 25
Настройка средств обработки пакетов с помощью
iptables
Средства ядра Linux, реализующие стек протоколов TCP/IP, получают данные от приложения, оформляют их в виде информационных пакетов и передают по сети. Из принимаемых пакетов извлекается содержащаяся в них информация и передается приложению. Считается, что ядро не должно изменять данные, за исключением тех преобразований, которые предусмотрены протоколами TCP/IP, однако это правило не всегда выполняется. Утилита
iptables
позволяет сконфигурировать ядро Linux так, что оно будет фильтровать и даже преобразовывать пакеты данных на основании различных критериев. Такими критериями могут быть адрес источника и адрес назначения, указанные в пакете. Способность организовать процесс фильтрации пакетов позволяет использовать
iptables
для реализации брандмауэров и преобразователей NAT (Network Address Translation — преобразование сетевых адресов). В данной главе рассматриваются создание брандмауэров и NAT-преобразователей, а также вопросы перенаправления портов и протоколирования хода обработки пакетов. Все решения, о которых идет речь в этой главе, в основном направлены на обеспечение безопасности локальных сетей или отдельных компьютеров.
Средства
iptables
позволяют реализовать простые брандмауэры и другие инструменты фильтрации пакетов. Если же брандмауэр, предназначенный для защиты вашей сети, должен выполнять сложные функции, то для его создания вам понадобится дополнительная информация. Необходимые сведения вы можете получить в книге Зиглера (Ziegler) Linux Firewalls, 2nd Edition (New Riders, 2001), а также в книге Сонненрейча (Sonnenreich) и Йетса (Yates) Building Linux and OpenBSD Firewalls (Wiley, 2000). Вторая из рекомендованных книг в основном ориентирована на применение инструмента
ipchains
, который использовался для создания брандмауэров до появления
iptables
.
Что такое
iptables
Для обработки сетевых пакетов ядро 2.4.x использует процедуру, подобную той, которая условно изображена на рис. 25.1. В начале обработки ядро выясняет, предназначен ли пакет для локального компьютера или должен быть перенаправлен на другой узел сети. В зависимости от ответа на этот вопрос, пакет передается одной из двух цепочек:
INPUT
или
FORWARD
. Эти цепочки могут обрабатывать информацию различными способами, но по умолчанию они не изменяют данные. Цепочка
INPUT
передает информацию локальным процессам. В роли локальных процессов могут выступать клиентские программы (например, Netscape,
telnet
и др.) или серверы (Apache,
telnetd
и др.). В большинстве случаев эти программы выполняются как пользовательские процессы, но они могут быть и процессами ядра. Примерами приложений, которые выполняются как процессы ядра, являются средства поддержки NFS, реализованные в ядре, и Web-сервер kHTTPd. Как информация, генерируемая локальными процессами, так и выходные данные цепочки
FORWARD
предаются для обработки с помощью цепочки
OUTPUT
.

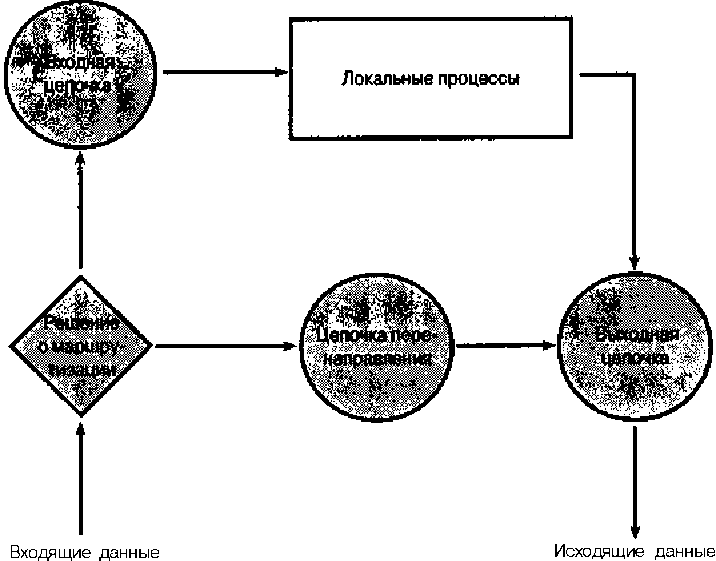

Рис. 25.1. Для обработки информационных пакетов сетевое ядро Linux использует несколько цепочек
На заметку
Информационный пакет не обязательно должен проходить весь цикл обработки, показанный на рис. 25.1. Некоторые пакеты могут быть блокированы одной из цепочек; не исключено также, что локальный процесс, получив пакет, не станет отвечать на него. В некоторых случаях транзакция инициируется локальным процессом. Ответ на запрос, сгенерированный локальным процессом, будет получен на входе системы.
Каждая из цепочек, показанных на рис. 25.1. предоставляет возможность обрабатывать пакеты. Фильтрация пакетов осуществляется на основании анализа таких данных, как IP-адрес источника и назначения, порт источника и назначения, а также интерфейс, через который передаются пакеты. Каждая из цепочек
представляет собой набор правил, на соответствие которым проверяются пакеты. Если пакет соответствует условию правила, над ним выполняются действия, предусмотренные в правилах. При создании брандмауэров используются идентификаторы, определяющие действия. К ним относятся
ACCEPT
(принять пакет для обработки),
DROP
(игнорировать пакет),
QUEUE
(передать пакет пользовательскому процессу) и
RETURN
(прекратить обработку и вернуться к вызывающей цепочке). Некоторые действия требуют активизации опций ядра. К ним относятся
REJECT
(отвергнуть пакет, сообщив об этом отправителю),
MASQUERADE
(используется при организации NAT-преобразования) и
LOG
(применяется для протоколирования хода фильтрации).
Цепочки объединяются в таблицы. Цепочки, показанные на рис. 25.1, составляют таблицу
filter
, которая используется для обработки стандартных типов трафика. Стандартными таблицами также являются
nat
(она используется при построении NAT-преобразователей) и
mangle
(с ее помощью осуществляются некоторые типы преобразования пакетов). Вы можете поместить в таблицу новые цепочки и вызвать их из существующих цепочек. Это позволяет реализовать сложные процедуры фильтрации.
Таблицы и цепочки являются средствами ядра Linux, a
iptables
— это программа, которая выполняется как пользовательский процесс и предоставляет возможность управлять таблицами и цепочками. Программу
iptables
можно использовать для добавления правил к любой из цепочек, показанных на рис. 25.1, а также к другим цепочкам. Например, вы можете включить в цепочку
INPUT
правила, блокирующие все пакеты, в заголовке которых указан определенный порт назначения, или добавить в цепочку
OUTPUT
правила, запрещающие передавать пакеты системе, взаимодействие с которой по каким-либо причинам запрещено. С помощью этих и других цепочек вы можете реализовать брандмауэр, NAT-преобразователь или другое средство защиты системы.
Изменения, вносимые утилитой
iptables
, носят временный характер; информация о них удаляется после перезагрузки компьютера. По этой причине для работы с
iptables
следует создавать сценарии. В состав некоторых дистрибутивных пакетов, например Red Hat и Mandrake, включаются инструментальные средства, упрощающие создание брандмауэров и NAT-преобразователь. Сценарий, предназначенный для создания правил посредством утилиты
iptables
, обычно запускается как сценарий SysV или локальный сценарий запуска.
Альтернативные средства фильтрации
Программа
iptables
была создана для работы с ядром 2.4.x. С ранними версиями ядра использовались другие инструменты. Например, для взаимодействия с соответствующими средствами ядра 2.2.x применялась программа
ipchains
, а для работы с ядром 2.0.x — программа
ipfwadm
. Смена инструментов отражает изменения в структуре ядра. Программа
iptables
дает возможность работать с такими средствами ядра 2.4.x, которые отсутствовали в ядре 2.2.x. Например, она позволяет выполнять проверку пакетов с учетом состояния (stateful packet inspection), при которой учитываются характеристики соединения. Проверка пакетов с учетом состояния предоставляет дополнительные возможности по организации защиты компьютеров.
При работе с версиями ядра, предшествующими версии 2.4.x, вам придется использовать
ipchains
или
ipfwadm
. В данной главе не уделяется внимание работе с этими программами, поэтому всю необходимую информацию вам придется искать в документации на соответствующий инструмент. Для работы со средствами фильтрации пакетов, которые будут реализованы в последующих версиях ядра, наверное, будут разработаны новые инструментальные средства. Вероятнее всего, что общие принципы их работы будут такими же, какие используются в
iptables
, поэтому знание этой программы пригодится при работе с версиями ядра, которые придут на смену версии 2.4.x.
Если вы хотите продолжать работу с инструментами
ipfwadm
и
ipchains
, вы можете использовать их и для взаимодействия с ядром 2.4.x, но для этого надо настроить соответствующим образом ядро системы. Программы
ipfwadm
и
ipchains
позволяют решать те же задачи, которые решаются при работе с версиями 2.0.x и 2.2.x, но вы не сможете воспользоваться новыми возможностями, предоставляемыми ядром 2.4.x.
Некоторые из правил фильтрации пакетов, реализуемые посредством
iptables
, дублируют соответствующие возможности TCP Wrappers,
xinetd
и средств контроля доступа к отдельным серверам. Все эти инструменты позволяют ограничить возможность взаимодействия с серверами на основе анализа IP-адресов. Если одно и то же ограничение может быть реализовано несколькими инструментами, я рекомендую не ограничиваться использованием одного из них. При одновременном применении нескольких средств последствия ошибки в конфигурации или в коде одной из программ будут устранены другими программами. По сравнению с прочими инструментами подобного назначения
iptables
реализует средства более низкого уровня, поэтому ограничения, накладываемые с помощью этой программы, охватывают большее число протоколов и серверов. Например, если
xinetd
защищает только серверы, запускаемые с его помощью, то
