Подвижной контакт переключателя диапазонов на наших схемах обозначается буквой п с индексом соответствующей секции. Например, обозначение пб соответствует подвижному контакту секции б. При переключении диапазонов каждый подвижной контакт соединяется с каким-либо из трех неподвижных контактов своей секции. Обозначения неподвижных контактов соответствуют диапазону, на котором к ним подключаются подвижные контакты. Так, например, обозначение бд означает «секция б диапазон длинных волн», аналогично обозначение ак соответствует секции а и диапазону коротких волн. Такую подробную систему мы ввели для того, чтобы начинающему радиолюбителю легче было разбирать схему и монтировать приемник.

В нашем детекторном приемнике из четырех секций переключателя П₁ используются только две — П_1а и П_1б. Остальные секции в этом приемнике не нужны, и контакты их никуда не подключаются. К подвижному контакту ап через гнездо А подключается антенна. При приеме на длинных ватах (крайнее верхнее положение подвижного контакта) антенна оказывается подключенной к катушке связи L₁, которая, в свою очередь, индуктивно, то есть через общий магнитный поток, связана с контурной катушкой L₂. Индуктивность катушки L₂ выбрана таким образом, что она вместе с конденсатором настройки обеспечивает резонансные частоты контура, соответствующие станциям длинноволнового диапазона (150–420 кгц). Конденсатор настройки С₅, а вместе с ним и цепь детектор — телефон подключаются к контурной катушке L₂ отдельной секцией П_1б.

Как уже говорилось, перемещение подвижных контактов происходит одновременно во всех секциях переключателя, и поэтому при переходе на средние волны антенна будет подключена уже к катушке связи L₃ вместо L₁, а в контур будет входить катушка L₄ вместо L₂.

Следует заметить, что подстроечные конденсаторы С₂ и С₃ коммутировать (переключать) нет необходимости. Каждый из них соединяется с соответствующей контурной катушкой и вместе с ней включается в контур. Конденсатор настройки С₅ и цепь детектор — телефон являются общими для обоих диапазонов, и поэтому они подключаются либо к катушке L₂ (ДВ), либо к катушке L₁ (СВ). Параллельно головному телефону подключен так называемый конденсатор фильтра, с ролью которого мы познакомимся несколько позже. Попутно заметим, что головные телефоны обычно идут в комплекте по два (два наушника на общем оголовье) и соединены последовательно. В предлагаемой схеме детекторного приемника выбрана индуктивная связь контура с антенной (лист 86). Сделано это для того, чтобы изготовленные для детекторного приемника катушки можно было использовать и в других приемниках, в том числе и в супергетеродине. При желании можно сделать и более простую — емкостную связь с антенной (лист 85). В этом случае катушки связи L₁ и L₃ уже не нужны. Не нужна и секция П_1а переключателя диапазонов, так как конденсатор связи С_св (С₁) можно подключить непосредственно к контуру (пунктирная линия). Емкостную связь с антенной можно применять почти во всех приемниках, которые нам предстоит построить, и во всех случаях это будет давать «экономию» целой группы катушек и одной секции переключателя диапазонов.

Не следует путать конденсатор связи С'₁ с защитным конденсатором С₁, который нужен для того, чтобы защитить входную цепь при случайном соединении антенны с проводами электросети. Емкость С, достаточно велика и для токов высокой частоты не представляет большого сопротивления. В то же время для частоты 50 гц (частота тока в электросети) сопротивление конденсатора С, настолько велико, что он фактически разрывает цепь антенны.

Теперь поговорим о конструкции нашего приемника и о применяемых в нем самодельных деталях.

Конечной нашей целью является постройка четырехлампового трехдиапазонного супергетеродинного приемника (чертеж 1).

К этой цели мы будет двигаться постепенно, шаг за шагом, строя детекторные и простейшие ламповые приемники.

Для того чтобы на каждом промежуточном этапе не изготовлять шасси и корпус простейшего приемника, мы остановимся на блочной конструкции. Основой ее является деревянная рама (чертеж 3), на которой закрепляются небольшие фанерные панели.

На них и собираются отдельные узлы различных ламповых приемников. Такая блочная система позволяет легко переходить от одного типа лампового приемника к другому и потом из нескольких блоков собрать супергетеродин. При желании любой из ламповых приемников можно собрать на отдельном деревянном или металлическом шасси и изготовить для него футляр.

Детекторный приемник собирают на панели (панель ВЧ), которая будет использована и в других приемниках. Исходя из этого и выбраны размеры панели (чертеж 3) и размещены на ней основные детали.

Основными самодельными деталями приемника являются контурные катушки. Конструкций этих катушек может быть бесчисленное множество, но мы рассмотрим лишь наиболее распространенные (чертежи 4 и 5).

В современных фабричных приемниках наиболее широко применяются катушки, намотанные на небольших каркасах из полистирола, разделенных перегородками на четыре секции. Каждый из этих каркасов снабжен полистироловым винтом, к которому приклеен небольшой (диаметр 2,5 мм, длина 12–14 мм) подстроечный сердечник из феррита. На такой каркас может надеваться дополнительная, более широкая секция, специально предназначенная для катушки связи. Такие каркасы используются в приемниках «Люкс», «Дружба», «Байкал», «Октава» и многих других. В таблицах на чертежах 4 и 5 приведены намоточные данные катушек, и в частности катушек L₁, L₂, L₃, L₄, которые используются в нашем прием нике.

Совершенно очевидно, что катушка L₁ объединяется, на одном каркасе с L₂, а катушка L₃ с катушкой L₄.

В заводских приемниках весьма широкое распространение получили также катушки в разборных горшкообразных сердечниках СБ-1 (сердечник броневой с внешним диаметром 12,5 мм). Такой сердечник состоит из двух чашек, в одну из которых ввинчивается подстроечный винт (чертеж 4, в). В чашки вставляется небольшой трехсекционный каркас, на который и наматывается катушка. Когда число витков катушки окончательно подобрано, чашки склеиваются друг с другом, а концы катушек выводятся через небольшое отверстие. Важно отметить, что половинки горшкообразного сердечника должны плотно соединяться друг с другом, иначе индуктивность катушки заметно снизится.

Для катушек связи с антенной (L₁ и L₃) нужно склеить из картона отдельные каркасы с внутренним диаметром 12,5—13 мм. На одном из этих каркасов разместится катушка L₁, а на другом — L₃. Внутрь самодельных картонных каркасов вставляются соответствующие контурные катушки L₂ и L₄.

В сравнительно старых приемниках часто применяли катушки, выполненные в пластмассовых каркасах диаметром 12–15 мм, как правило снабженных подстроенными сердечниками (чертеж 4, б). Такие каркасы с сердечниками можно использовать для нашего приемника, установив на них картонные щечки, между которыми и располагаются обмотки.

Таким образом, мы получим на каждом каркасе по две секции — одну для катушки связи L₁ или L₃, а другую — для контурной катушки. Указать число витков катушек для этого случая точно нельзя, так как эти данные зависят от диаметра каркаса, материала сердечника и его размеров. Поэтому намоточные данные, приведенные в таблице, нужно рассматривать как весьма приближенные.

Если вам не удастся достать один из перечисленных типов каркасов, то можно изготовить катушки на обычных охотничьих папковых (картонных) гильзах 12 калибра, то есть с внешним диаметром 20 мм (чертеж 4, а). Поскольку сердечников в этих катушках нет, то точную подгонку индуктивности производят путем перемещения витков. Для этого общее число витков разбивают на две примерно равные части, каждую из которых размещают в отдельной секции (ширина секций по 5 мм). Одну из секций делают подвижной, склеив для нее каркас из плотной бумаги. При сближении секций общая индуктивность увеличивается, что объясняется усилением общего магнитного поля. Увеличение индуктивности при сближении секций произойдет лишь в том случае, если эти секции соединены между собой «согласно», когда одна катушка как бы является продолжением другой, катушки намотаны в одну и ту же сторону, и начало одной из них соединено с концом другой (лист 96).

Если нарушить одно из этих условий, то получится уже соединение «навстречу», и при сближении секций общая индуктивность будет уменьшаться. В катушках связи L₁ и L₃ индуктивность подгонять не нужно, так как подбор ее не требует большой точности и поэтому катушки связи размещают в одной секции шириной 8 мм.

Для катушки L₄, выполненной на папковых гильзах, можно применить однослойную намотку (чертеж 1). Такая катушка должна содержать 160 витков (например, 120 + 40 или 2x80). Одна из секций намотана на подвижной гильзе, склеенной из бумаги. Катушка связи с антенной имеет те же данные, что и в предыдущем случае.

Вблизи каждой катушки для удобства монтажа в фанерной панели закрепляется несколько лепестков из белой жести, к которым припаиваются выводы катушек и монтажные провода (чертежи 1, 6, 8).

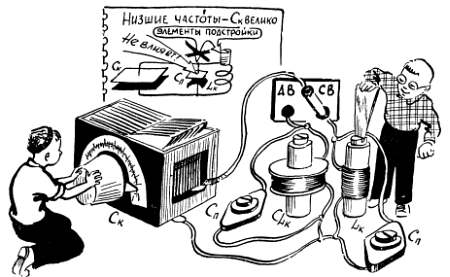

Рядом с лепестками располагаются подстроечные конденсаторы, которые могут быть любого типа, например керамические. Подстроечные конденсаторы можно изготовить самому. Одной из обкладок самодельного конденсатора (лист 93) является сравнительно большой лепесток из белой жести (чертеж 6), на который плотно надевают плоскую бумажную гильзу, склеенную из двух-трех слоев кальки. На кальку наматывают один слой любого медного провода, который и играет роль второй обкладки конденсатора. Перемещая бумажную гильзу вдоль жестяного лепестка, можно менять емкость от 5—10 до 25–30 пф. Для того чтобы ослабить влияние руки на емкость конденсатора (при настройке), нужно заземлить, то есть соединить с нижним по схеме концом катушки, ту обкладку конденсатора, которая выполнена в виде слоя медного провода, причем совершенно безразлично, заземлить ли одновременно оба конца этого провода или же только один.
